各位工程師是否會遇到這樣的情況，測試單個RS-485設備數據無異常，但設備組網后，就出現通訊數據異?；蜻B接失敗等情況。出錯的原因是什么？本文將從門限電平為你揭秘RS-485組網異常。

RS-485總線是具有結構簡單、通信距離遠、通信速度高、成本低等優點，廣泛應用于工業通訊、電力監控以及儀器儀表等行業。若總線上接有終端電阻，則在總線空閑狀態時，RS-485總線AB差分電壓可能處于門限電平（±200mV）之內，這時可能會導致通信出錯，那么，出錯的原因是什么？MCU接收到的數據會發生什么樣的變化？

數據出錯的原因

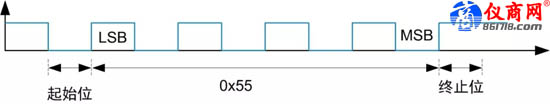

如圖1所示為8位數據位無校驗位的UART時序圖，當使用UART進行通信時，MCU在檢測到起始位后開始接收其后的數據。

圖1 無校驗位，8位數據位，串口時序圖

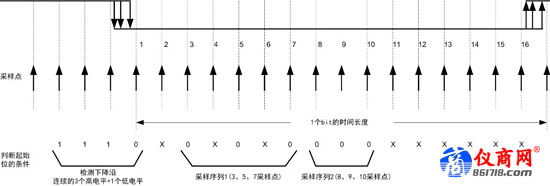

如圖2所示為STM32串口外設檢測到起始位的條件，當檢測到下降沿（3個高電平+1個低電平）并且采樣序列1和采樣序列2均為0時，STM32檢測到一個起始位。

每個位采樣16次，采樣點的間隔時間為tbit/16，tbit為每個位的時間，例如通信波特率為115.2kbps，則tbit=1/115.2k=8.68us，則采樣點的間隔時間為8.68us/16=0.5425us。

圖2 STM32串口外設檢測到起始位的條件

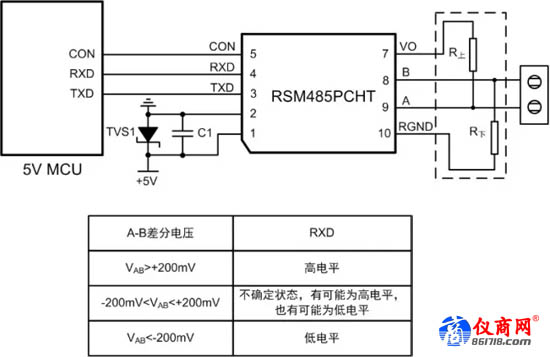

下面以RSM485PCHT的門限電平為例進行說明，當AB差分電壓處于±200mV之內時，模塊RXD引腳輸出狀態不確定。

當總線變?yōu)榭臻e時，若RXD引腳輸出低電平，則可能導致MCU接收到錯誤數據或MCU在正常數據后誤接收1個000。

圖3 RSM485PCHT門限電平

數據發生了什么變化?

如圖4所示，收發器1在AB差分電壓處于±200mV門限電平之內時輸出高電平，收發器2在AB差分電壓處于±200mV門限電平之內時輸出低電平，可以看出，收發器2可能導致MCU接收到錯誤的數據，并且在數據后誤接收到1個000數據。

圖4 數據后多000

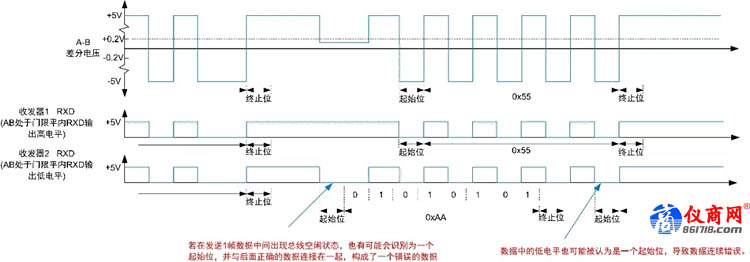

如圖5所示，若總線上持續存在數據信號或連續發送多個字節數據，在數據之間存在的空閑狀態可能會被收發器2識別為1個起始位，從而導致數據連續錯誤。

圖5 數據連續錯誤

解決方案

總線空閑時若AB差分電壓處于門限電平之內，則可能導致數據出錯，可以使用如下方法避免總線空閑時AB差分電壓處于門限電平之內。
