在炎熱的夏天，車內空調系統的穩定可靠運行非常的重要。如何才能通過總線隔離避免因通信不暢引起的車載空調故障呢？本文將為您介紹。

為什么要用隔離？

從能源種類來看，目前公路上的車型主要可以分為兩類，一類是使用傳統汽油、柴油作為燃料的車輛，另一類是使用電池的新能源車。這兩類車型的車載空調系統有什么區別呢？傳統的燃油車輛，空調壓縮機是由發動機直接將動能傳遞給空調壓縮機，而新能源汽車的空調壓縮機則是由車內的電池驅動的。

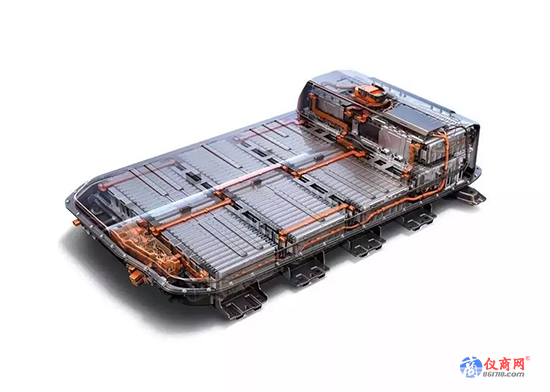

圖1 動力電池

將新能源汽車的動力電池驅動壓縮機需要幾個步驟，首先要將直流電轉化為交流電（逆變），然后調整交流電頻率使其能穩定驅動壓縮機中的電機，該部分的功能部件在車輛中以空調驅動單元存在。說到高壓、逆變、變頻、電機這些名詞時，想必工程師們會立刻想到一個名詞：干擾。

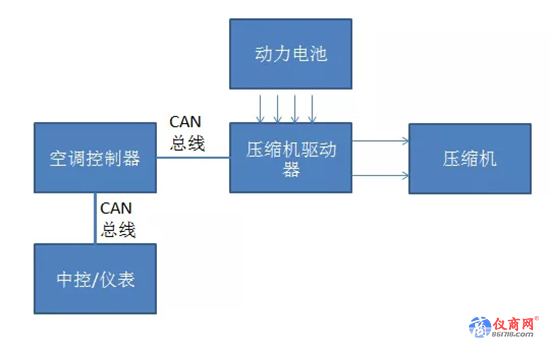

圖2 新能源車空調系統

干擾的最終結果就是空調控制器與中控單元之間錯誤幀增多、通信不暢甚至直接損壞控制板上的CAN收發器。因此相比于燃油車，新能源車的空調系統特殊性使其不可避免的要進行CAN總線通信隔離。

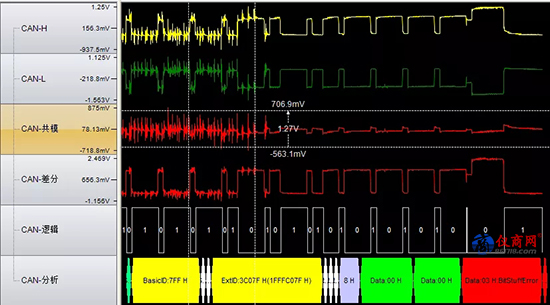

圖3 受干擾的CAN總線

如何隔離

CAN總線隔離主要包含兩個方面，通信隔離和供電隔離。

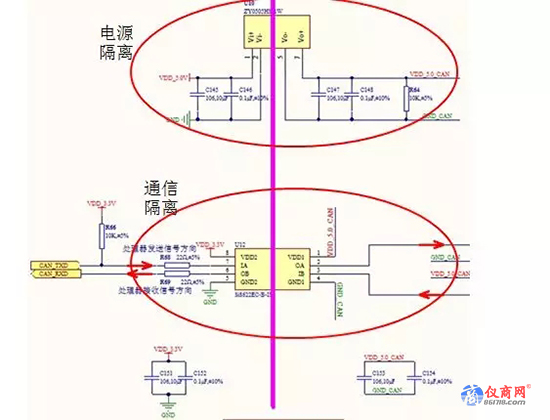

圖4 總線隔離

ZLG致遠電子面向車載CAN總線隔離防護提供了完善的解決方案——器件車規級隔離CAN收發器。

高集成度模塊方案可提供器件車規級的CTM1051HQ全隔離CAN模塊，滿足汽車應用需求，具體參數如下所示：

元器件符合AEC 標準；

符合ISO 11898-2標準；

工作溫度范圍覆蓋-40~120℃；

單網絡最多可連接110個節點；

外殼及灌封材料符合UL94 V-0 標準；

具有極低電磁輻射和高的抗電磁干擾性；

搭配簡單外圍實現差?！?kV，共?！?kV的浪涌抗干擾度；

裸機可通過接觸±8kV，空氣±15kV的靜電防護。

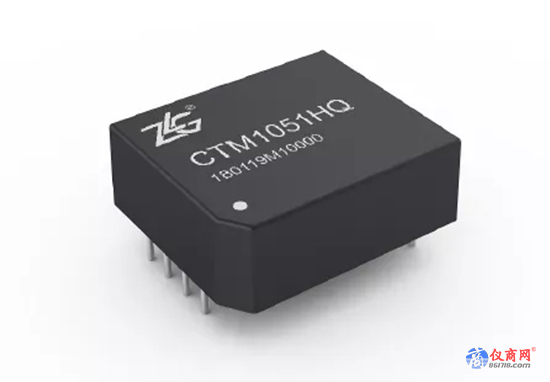

圖5 ZLG致遠電子器件車規級隔離收發器
