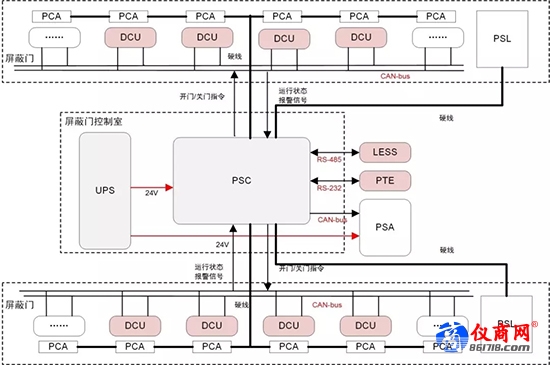

屏蔽門控制系統在一些重要的節點和命令上仍然采用硬線傳輸，像PSC與信號系統，PSB與PSL（就地控制盤）之間，以及屏蔽門的開門、關門命令的發送及反饋，均要采用硬線傳輸，除了經CAN總線的DCU連接外，PSC通過RS-485與LESS（本地環境監控系統）。通過RS232與PTE通信，通過以太網與顯示器通信。則地鐵屏蔽門系統的如下圖所示。

鑒于地鐵運行現場的特殊性，必須對外界及自身的信號做好保護，隔離干擾對總線數據通信的影響，保證安全可靠。目前關于地鐵屏蔽門權威的標準是由中華人民共和國建設部發布的《CJ/T 236-2006 城市軌道交通站臺屏蔽門》。

此標準規定了城市軌道交通站臺屏蔽門技術要求、試驗和包裝、運輸和儲存。標準中6.1.2.5電磁兼容性測試中明確要求屏蔽門必須通過GB/T 17626~GB/T 17626.6、GB/T 17626.8、GB/T 17626.11。

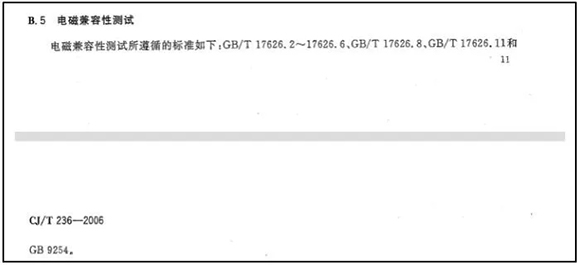

CJ/T 236-2006對屏蔽門系統電磁兼容性要求

為滿足國家建設部提出的屏蔽門標準，各個DCU的現場數據總線接口，即CAN-bus接口、RS-485接口、RS-232接口等需要進行電源以及通信隔離，完全切斷個模塊間的地環路干擾。當然，同時也需要做好電源部分隔離。
