在雷達、導航、電子對抗等領域中，均需要大功率放大器作為激勵輸出，并且絕大多數放大器的輸出為脈沖調制信號。在放大器的研制、生產中，需要對輸出脈沖調制信號的指標進行測試，以確認是否滿足指標要求。2438微波功率計具有脈沖調制信號各種參數的測量功能，可以很好的滿足用戶測試需求。

本文針對用戶需要同時測試脈沖調制信號的波形、頂降和脈沖功率，詳細講述一下如何設置2438功率計，進行脈沖調制信號的波形、頂降和脈沖功率的測試。

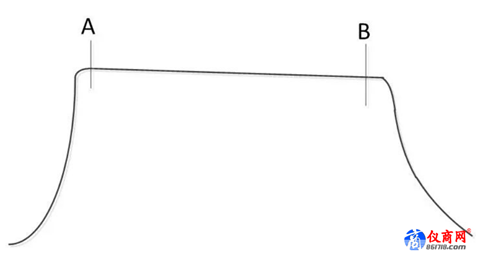

圖1 脈沖定義示意圖

如圖1所示為一個脈沖信號，A點位置為脈沖起始位置的10%，B點位置為脈沖起始位置的90%。在本文中用戶定義的頂降為A點功率減去B點功率，脈沖功率為A、B兩點之間功率的平均值。

下面以載波信號頻率3GHz、脈沖寬度200us、脈沖周期2ms、信號源脈沖功率+11dBm為例，使用2438PB+81702D，詳細講述一下具體的使用過程。

具體步驟如下：

（1）首先按照上述要求設置信號源。

（2）將81702D功率探頭通過12芯電纜接到2438PB功率計的A通道，將81702D功率探頭接到信號源的射頻輸出端口；開機預熱10分鐘。

（3）預置2438PB功率計，進行“校零+校準”操作，并設置載波信號頻率。
具體操作步驟為：

1） 多按幾次【返回】鍵，將2438PB的顯示界面返回到最頂層界面；

2） 按[預置]鍵，在預置狀態選擇界面中選中“Default”，并按[確認]鍵，將2438PB復位到默認狀態；

3） 按【校準】>[通道A]>[校零+校準]，完成“校零+校準”操作；

4） 按【頻率】>[通道A頻率]>[3GHz]，完成載波頻率設置；

（4）將脈沖包絡波形顯示出來。

具體操作步驟為：

1） 按【菜單】>[顯示]>[顯示類型]>[跡線A]；

2） 按【通道】>[通道A]>[跡線控制]>[跡線設置]>[觸發位置]，將觸發位置改為“中”；按[水平刻度]，“50us”，將水平刻度改為50us/div，如圖2所示，在窗口上半部分顯示的為脈沖信號的波形。

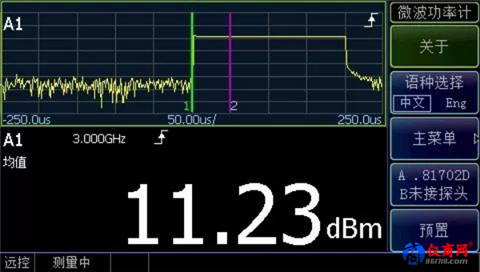

圖2  波形顯示圖

（4）將窗口下半部分為2個小的窗口。
具體操作步驟為：

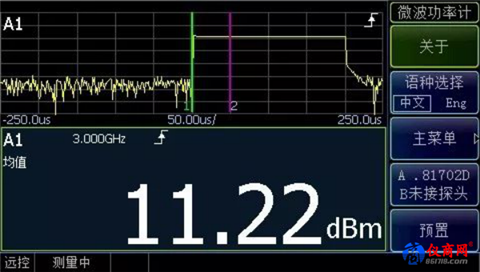

1）按2438PB面板的【↓】鍵，選中窗口下半部分，選中后窗口下半部分的底色為深藍色；
