研究背景

在歷史的長河中，火藥作為人類科技文明的重要里程碑，其發明不僅深刻改變了軍事形態，更為后續爆破技術奠定了堅實的基礎。

（圖片來源于網絡）

在傳統的爆破作業中，操作人員往往需要依賴復雜的機械裝置和繁瑣的人工操作流程，這不僅增加了作業的難度與風險，還限制了爆破作業的精度與靈活性。

（圖片來源于網絡）

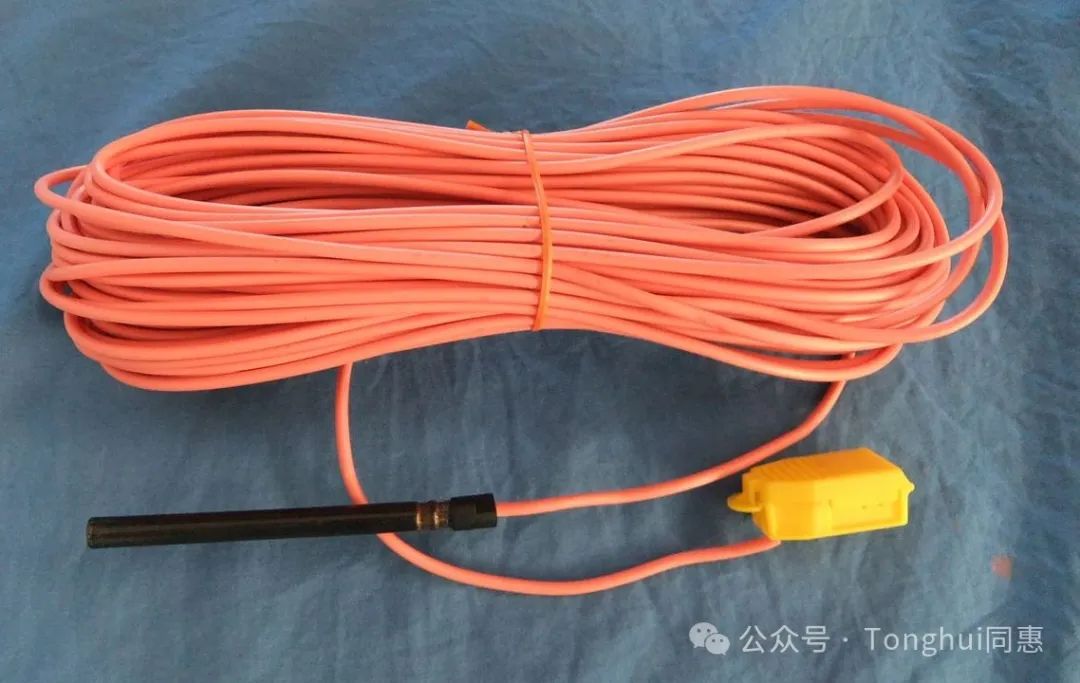

電子雷管的問世，顛覆了傳統爆破的局限，它憑借微電子技術的精準操控，實現延時與起爆的同步化，這不僅顯著提升了作業精度與效率，還能有效降低對環境的負面影響。

01 客戶情況

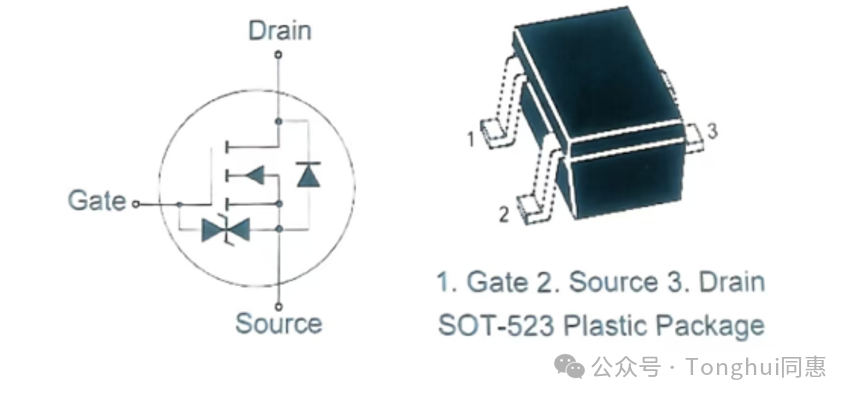

客戶在電子雷管行業，主要研究新一代電子雷管芯片，MOS管在電子雷管芯片中作為開關元件，通過控制柵極電壓，能夠在導通和截止兩種狀態之間快速切換，從而精確控制雷管的起爆過程，因此需要進行MOS管參數測試。

（圖片來源于網絡）

02 測試要求

MOS管的VDSS，VGS（th），RDS（ON），IDSS，IGSS。

03 解決方案

為滿足客戶的測試需求，推薦TH1992高精密源表。

（1）TH1992是一種可跨領域廣泛應用的IV測試設備，可以在四個象限內執行出色的電流/電壓輸出與測量，并且集成了電流源、電壓源、電壓表、電流表、電阻表、功率計等功能，各功能可任意切換。

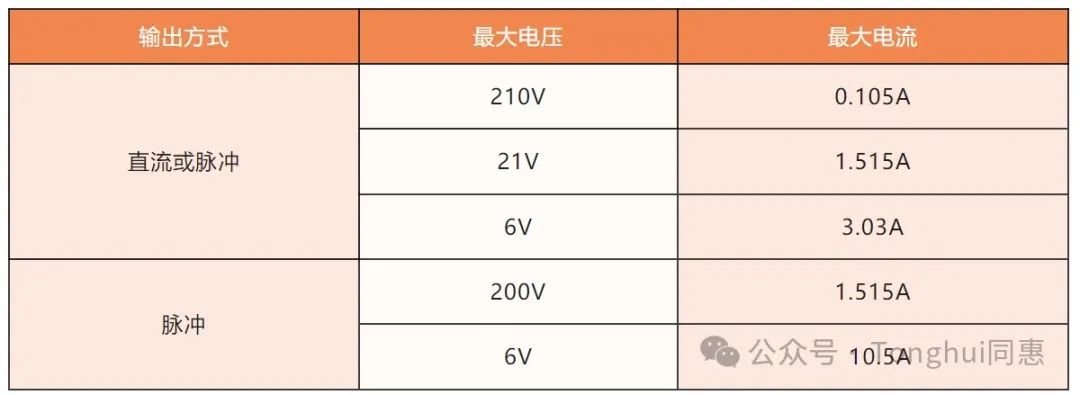

（2）TH1992可輸出高達±210V直流電壓、±3A直流電流以及±10.5A脈沖電流、最小10fA/100nV的電源和測量分辨率，支持高速采樣，可生成任意波形。

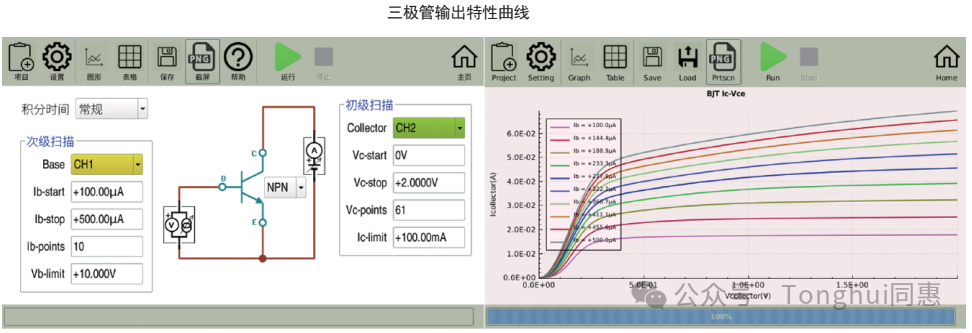

（3）TH1992采用了7英寸電容式觸摸屏，以Linux操作系統為底層，交互式圖形用戶界面及各種顯示模式，并內置了二極管、三極管、MOS管以及IGBT等器件的I/V曲線掃描功能，無需連接上位機即可完成IV功能測試，可顯著提高測試效率。

（4）TH1992為雙通道版本，相較于單通道版本，TH1992支持雙通道同步輸出及測量，對于3端器件的測試更友好，可極大提升測試效率。

（5）TH1992具有合規性功能，可限制輸出電壓或電流以防止損壞被測設備。SMU 施加電壓時，可以指定電流限值/合規性；SMU 施加電流時，可以指定電壓限值/合規性。當通道達到合規性時，通道將作為恒定電壓源或恒定電流源，并且達到合規性時，通道將保留輸出值。

二、疑難解答

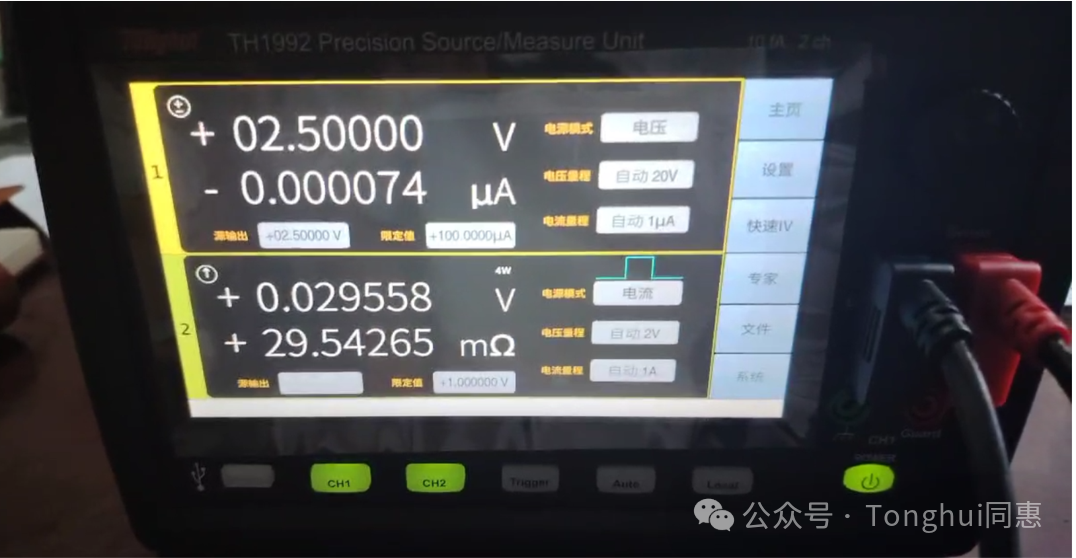

客戶將MOS管集成到PCB板上后，如何有效降低PCB板上走線的電阻，提升電路的性能和可靠性？

為了解決以上問題，同惠團隊通過分析驗證，更改接線法，成功解決問題。

04 經驗與總結

電子雷管以其廣泛的應用領域，正逐步成為爆破作業中的核心裝備。TH1992高精度源表作為先進的測試設備，憑借其高精度和同步性，可助力電子雷管實現更為精準的控制，進一步推動爆破技術的革新與發展。
