微波信號發生器的調制脈沖廣泛應用于脈沖體制雷達系統、粒子加速器、導引頭、射頻微波系統的測量與校準、微波通信收發機系統、電子對抗、生物醫學等領域。

在高功率微波源、電磁環境效應研究等特殊領域，常規的微波信號源脈沖調制能力（微秒級脈寬）已經不能滿足應用需求，以微波窄脈沖信號（幾百納秒脈寬）為基礎的“微波激勵熱聲成像”技術已經應用于乳腺癌等病變的診斷，但其需要有足夠的成像分辨率和足夠的穿透深度才能在早期病灶的診斷等應用中獲得最佳的成像質量。研究發現：減小微波脈沖的寬度與提高微波脈沖的峰值功率都能改善成像分辨率、獲得更好的成像效果。同時，越窄的微波脈寬（幾十納秒脈寬），對身體潛在的熱損傷越小。

基于1465系列微波信號發生器（窄脈沖選件）為您提供具有高速上升下降沿時間（10ns以內）、高精度脈寬最小到20ns和準確穩定的功率電平輸出窄脈沖調制信號，且窄脈沖調制信號具有多種調制格式如脈內線性調頻、脈內調相等特點，能夠?yàn)楸粶y設備的測試提供更豐富的激勵信號。

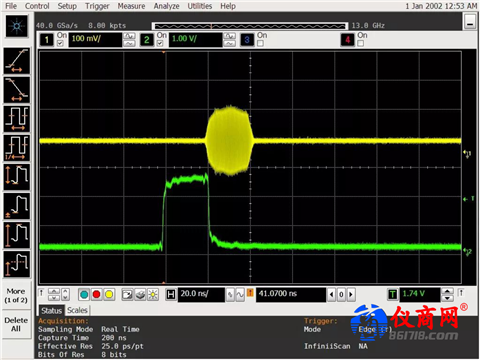

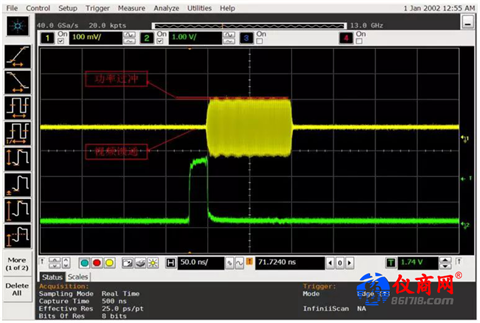

圖1 脈沖調制脈寬為20ns的窄脈沖輸出

設置測試步驟：

1、 為了保證測試的準確性，1465和示波器開機預熱30分鐘以上。

2、 設置1465微波信號發生器，選擇頻率設置在5GHz，功率0dBm，射頻開，調制開。

3、 選擇1465脈沖調制，脈沖調制開，脈沖源設置為自動，設置脈寬，如20ns，脈沖周期為5μs。

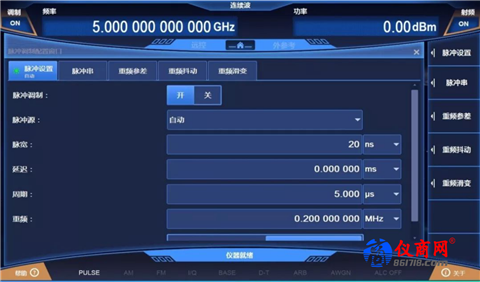

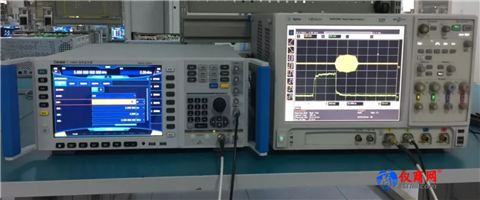

圖2 1465微波信號發生器窄脈沖設置

4、 連接好電纜，1465微波信號發生器輸出端口接示波器通道1，為了更好測試效果，需要外部觸發信號，用1465脈沖同步作為示波器通道2的觸發輸入。

5、 設置示波器，選擇通道2觸發，每格幅度1V，觸發電平1.7V，通道1每格幅度100mV，采樣率自動。
