寬帶射頻微波放大器是射頻硬件電路中不可缺少器件，放大器的性能參數如增益、1dB壓縮點、3dB交調等常規參數被工程師所熟知，隨著技術的發展，放大器1dB壓縮點越來越高，如1dB壓縮點放大器達到30dBm，那測試放大器壓縮點就需要更寬的頻段和更高的輸入激勵功率。

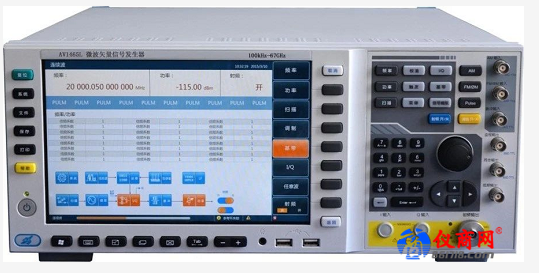

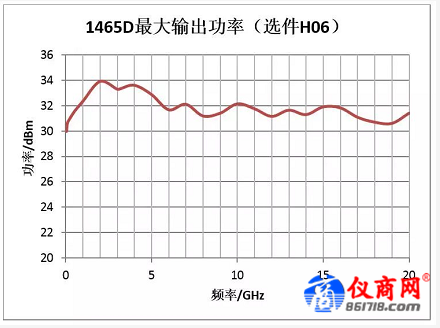

中電儀器研制的1465系列微波信號發生器（（H06選件）可對放大器增益、1dB壓縮點進行準確參數測試。1465系列微波信號發生器（1W大功率選件）大功率輸出（典型值1W），從10MHz～20GHz具有優異的功率準確度和0.01dB功率分辨率。

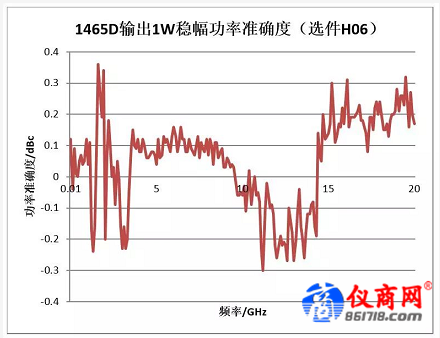

圖2 1465D輸出1W穩幅功率準確度

利用大功率輸出測量放大器壓縮點測試步驟

測量設置

利用1465系列大功率選件測試放大器增益和1dB壓縮點，為了確保測試的準確性，步驟如下：

1.1465系列和功率計開機預熱至少30分鐘以上；

2.功率計探頭連接功率計50MH校準源進行功率計自校準；

3.1465射頻輸出端連接被測放大器輸入端，作為放大器的激勵信號，放大器輸出端連接功率計探頭，確保放大器外部供電穩定；

4.設置1465的頻率、功率、射頻開；

5.改變?cè)黾?465輸出功率，信號經過放大器，功率計上顯示同比增加，功率計讀數減去當前1465設置功率值即為放大器的增益；

6.繼續增大1465輸出功率，放大器進入非線性區，其輸出功率不再隨著輸入功率的增加而線性增加，即功率計上的功率不是同比線性增加，當增益下降到比線性增益低1dB時功率計上的讀數即為放大器的1dB壓縮點。

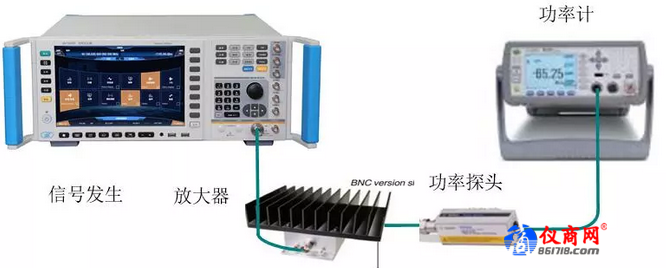

 圖3 1465D放大器增益、1dB壓縮點測試

以上即為應用1465系列微波信號發生器大功率選件（06H）進行放大器增益壓縮測量的全部過程。該應用的優點是適合高低增益、高1dB壓縮點放大器的測試，用1465系列大功率選件（06H）作為激勵信號，避免因放大器激勵功率低，無法滿足高1dB壓縮測試條件的現象。
