在運行中，當高壓變頻器出現故障時，高壓變頻器將km1、km2和qf2同時斷開，再合上km3，使高壓電壓從調速狀態通過水阻切換到工頻狀態，在保證電機連續運行的同時，使切換電流較小。
4.4高壓變頻器控制
泰開的tkhvert-4250kva/10kv高壓變頻器本機上采用觸摸屏控制，全中文界面，簡單易懂，標明了高壓變頻器運行的各種狀態,如圖4所示。
現場采用遠程操作箱的監控運行，通過操作箱進行頻率給定。高壓變頻器變頻運行時，用戶可根據實際煉鐵過程中的壓力需求，在控制室對鼓風機的變頻系統進行調整設定頻率以滿足工況需求。遠控操作箱與高爐風壓狀態監測在一起，方便操作人員的控制。
4.5泰開tkhvert高壓變頻器的先進性
(1)泰開自動化有限公司具有深厚的微機自動化變電站保護技術水準，在高壓變頻器中大量采用的成熟的專業微機保護技術，使高壓變頻器的控制與保護功能的水平處于電網應用級水準。 (2)控制系統采用dsp加雙fpga的結構，控制高壓變頻器的多重化pwm波疊加輸出，實現了高同步實時性控制，且具有很高的運算空間備用，具有極高的可靠性和安全性。
(3)功率單元與控制單元在設計中均采用三維立體工作實驗室進行虛擬設計與分析，并引入先進的電磁兼容系統設計理論，使功率單元與控制單元具有極高的emc性能。
(4)高壓變頻器散熱系統均經過有限元熱分析軟件校核，并經過實際滿載考驗，具有高等級的熱穩定性。
(5)個別功率單元故障旁路后，應用三相平衡零點自穩定系統，通過對其它兩相的功率單元輸出相位微調，達到三相平衡，不必切掉其它二相中的功率單元來保證輸出電壓平衡，保證變頻器內電流與電壓的穩定。
(6)變頻器具備瞬時失電不停機功能，一般來說工業電源均具備2段母線，在2段母線相互切換時，有一個掉電的瞬間。另外，母線上大電機啟動或成組電機啟動時均會造成母線電壓瞬降，在這種情況下，一般的變頻器會在5個周波內停止輸出，而tkhvert系列高壓變頻器采用先進的回轉系統動能，與電容儲能相互轉換程序，利用大回轉系統內儲存能量較多的特點，在高壓變頻器沒有輸入電源的狀態下，利用不同能量的轉換，實現在高壓短時失電時變頻器的連續運行 (7)飛車啟動功能，在風機處于自由轉動的狀態，通過先進的控制技術，利用電機與變頻器的電磁互動特性，測出電動機運行的速度，直接無擾動加入，從而使變頻器在風機處于自由運轉的狀態下也可投入運行。
(8)完善的單元保護與系統保護功能，高壓變頻器運行狀況可檢測，故障定位準確，歷史故障記錄和運行記錄完整。
(9)現場安裝簡單，設定快速，調試時間短。
5 項目改造總結及收益分析

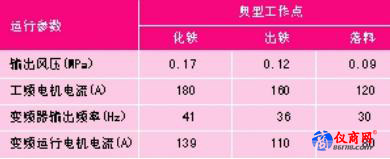

高壓變頻器在2008年10月投運后，高爐鼓風機運行頻率在32～41hz之間，各典型負荷點工頻運行和變頻運行的電流對照如表4所示。
每天平均出鐵8次，每次出鐵20min，在相同的鋼鐵產量情況下，平均每天節電為：
出鐵時間 (20×8)/60=2.67 h
化鐵時間 24-2.67=21.33h
