拓普瑞TP700多通道數據記錄儀可以滿足各種不同場景的制藥生產需求,可以幫用戶設計各種不同的物料傳送自動化控制系統,可以精準的控制原料的導入量，可根據用戶現場需求設計制作不同的生產方案，今天介紹的是多路數據記錄儀在制藥生產過程中反應釜反應過程的控制方案。

一般制藥廠在藥品生產過程中，往反應釜內添加原料,過去的操作過程都是車間操作人員先通知灌區人員開泵將物料往車間的計量罐桶內傳送物料,再經過手動開關閥門的方式將計量罐內物料按標準刻度導入傳送到反應釜,這樣的操作比較費人費力，而且成本高、效率低、精準度不容易控制。使用TP700多通道數據記錄儀可以幫助制藥廠降低人力成本，提高生產效率和生產的原料的精準控制。

一.系統硬件構成

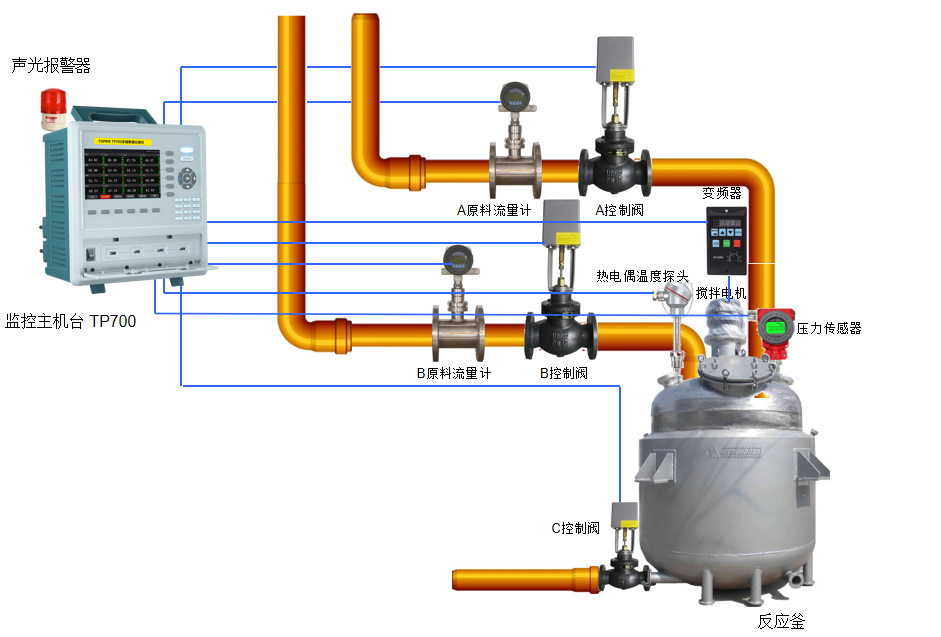

它是由TP700多路數據記錄儀，控制電源，繼電器模塊，電磁流量計，電動閥門，壓力傳感器，溫度傳感器，報警器，變頻器，攪拌電機等組成。

二.控制原理

TP700多路數據記錄儀在自動化生產控制系統中,操作人員在記錄儀主機設定好需要投放哪幾種原料的數量，點擊啟動，主機就會發出指令啟動泵和打開電動閥門和啟動反應釜進行攪拌，同時啟動加熱裝置，此時數據記錄儀通過溫度傳感器和壓力傳感器的數據來計算和控制變頻器控制攪拌電機的轉速和控制閥門投放原料的速度，主機系統經過連接的電磁流量計采集到投放原料的流量數據達到標準后,TP700多路數據記錄儀就給出繼電器信號啟動關閉泵和閥門停止加料，待反應釜反應結束，關閉加熱裝置，待溫度壓力達到標準值，則啟動排放閥門排出反應后的半成品料進行后面下一步的生產。這樣可以完整的控制制作生產過程，生產的數據都能記錄下來并可以導出，生產過程也能進行遠程控制，生產過程記錄的數據可以下載查詢和記錄留檔。
