1.需求分析

隨著人類社會的進步和科學技術的迅猛發展，人類開始邁人以數字化和網絡化為平臺的智能化社會，人們對工作、生活等環境的要求也越來越高，其中正在興起的基于物聯網技術的智能家居則是依照人體工程學原理，融合個性需求，將感應器嵌入到與家居生活有關的各個子系統如安防、燈光控制、窗簾控制、煤氣閥控制、信息家電、場景聯動、地板采暖等中，通過現有網絡鏈接、控制和管理，實現“以人為本”的全新家居生活體驗。

但由于體制、行業利益等方面的原因，我國目前的三表遠程計量、住戶安全監控、小區管理等系統大都自成體系，獨立設備、獨立線路結構、獨立的管理運營模式．在該模式下，無疑會造成人員和設備的極大浪費，同時會給住戶帶來使用上的極大不便及增加維護、維修的工作量?；谝陨峡紤]，本著以下五個原則設計了本智能監控系統：

1）充分利用好住宅區現有的信息化資源，盡可能保護住戶的現有信息化軟硬件設備投資。

2）采用先進成熟的技術和標準．在構建小區智能監控系統時采用符合業界標準的、先進的、成熟的技術，避免短期重復建設和技術落后，充分借鑒其它行業的成功經驗，吸取其失敗教訓，少走或避免走彎路，做成一項精品工程。

3）高度的安全性．全面有效監控家居安全，無論是家庭防盜，還是住戶的水、電、氣使用及其它家用設施的安全，包括網絡的自身安全。

4）可擴充性．在滿足住戶現有設備安全監控的前提下，對小區及住戶未來的發展需求作總體規劃，便于在進行監控網構建時軟硬件上留下一定的擴充余地。

5）操作界面友好，提供在線幫助，操作簡單。

2.系統架構

2.1系統的整體結構

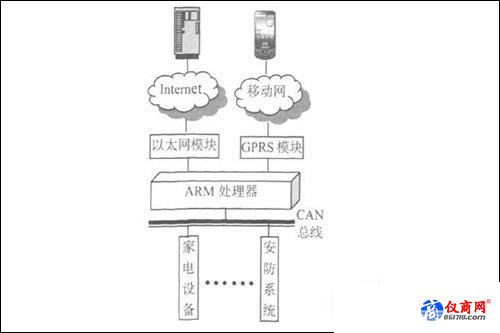

圖1.系統整體結構示意圖

如圖l所示，從網絡結構上看，系統主要由三層網絡組成，最底層網絡使用CAN現場總線將住戶所有用電設備連接到各住戶的智能分站上；各智能分站通過以太網模塊或GPRS模塊連接到物聯網或移動網。用戶通過電腦或手機訪問和操控自己家里的用電設備，如空調的開關、溫度的調節，實時調閱水電氣表的讀數，查看冰箱里食物的儲存情況等．為確保安全和效能，小區通信系統采用有線和無線

互為備份的方式，確保住戶監控?cái)?shù)據的安全可靠傳輸。

2.2功能子系統

采用基于LonWorks［6-7］控制網的家居智能控制集成系統產品，系統具有模塊化擴展功能．

2.3多媒體系統

每戶配置一個多媒體接線箱，用于電話、數據、有線電視等線纜人戶并跟戶內各信息插座對接，戶內信息點的數量和位置由住戶自己確立。

2.4可視對講系統

在樓宇單元入口處電控安全防盜門上設置訪客編碼式可視對講門口機，別墅配置獨戶型可視對講門口機，戶內設置可視對講室內機，管理中心配置對講管理主機。系統具有感應卡和鑰匙開起電控鎖功能，室內電話機可以對講開門，單元門口機可復用為巡更系統的巡更點，門禁卡可與停車消費等系統實現一卡通。

2.5家庭安防系統

戶內設置燃?xì)庑孤秷?bào)警、火災報警、防非法入侵和緊急求救報警功能。每戶在廚房安裝1只煤氣泄露報警探測器和聯動電磁閥，在客廳設置1只煙感探測器、1個紅外探測器，一、二層和頂層住戶每個窗戶、陽臺加裝1對紅外柵欄．系統具有編程設定不同防區類型及報、接警方式，通過電話遠程遙控設防，本地現場報警、電話語音報警和向小區管理中心報警等多種報警方式，在家庭控制鍵盤上能夠?qū)诓僮饔涗浐蛨?bào)警信息查詢，中心接警機也有警情記錄和報警住戶信息自動顯示功能。

2.6智能照明控制系統

智能照明控制系統利用的是計算機、通訊及數字調光技術，核心技術是集散控制技術。方案可采用基于現場控制總線的智能照明控制系統（如C—BUS系統或i—BUS系統）。系統主要由智能控制面板、場景控制面板、開關控制模塊、調光控制模塊及相應傳感器等組成，使照明系統自動化、智能化。
