AFPM消防設備電源監控系統是集監視、報警、管理于一體的計算機測控系統，該系統可廣泛應用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域。

AFPM100消防設備電源狀態監控器是AFPM消防設備電源監控系統的核心，AFPM100監控器通過RS485總線與多臺傳感器相連，構成集散式消防設備電源監控系統，實時監控消防設備主、備電源的工作狀態。

監控器采用集中式、模塊化設計，配接傳感器，通過監測消防設備電源的電壓、電流、開關狀態等運行相關信息、報警信息、故障信息等，并存儲、分析、統計，方便用戶進行監控和管理；通過人機交互界面，將消防設備電源的數據匯總顯示，具有管理、查看、報警、打印等功能。

本項目位于徐州，現場共分布AFPM3-2AV、AFPM3-AV消防電源監控模塊19只，分別安裝于2棟廠房?jī)?nèi)消防配電箱?，F(xiàn)場消防電源監控模塊采用總線方式接至消控中心的AFPM100壁掛式消防電源監控系統。本設備結構合理、可靠性高、功能較強、維護方便、性價比高，系統界面友好、易學易用。

1 參考標準

本設備符合國家標準GB28184-2011《消防設備電源監控系統》及GB25506-2010《消防控制室通用技術要求》。

2 設計原則

該項目消防設備電源監控系統其設計遵循下列原則：

1）消防設備電源監控系統組成及要求：

1 系統應由下列部分或全部監控裝置組成： 監控器、電壓傳感器。

2 系統形式與選擇應符合下列規定：

2.1 對于單體建筑且監控點數小于220點的系統至少應由一臺監控器及若干臺傳感器等設備組成，系統中的監控器不應超過兩臺；

2.2 大型建筑或建筑群宜采用分散與集中相結合的控制方式，即在各消防控制室或有人值班場所設置監控器，將各消防設備電源狀態及報警信息傳回至控制中心的中央監控器，統一管理、監控、顯示信息。

3 任一臺監控器所連接的傳感器的地址總數不應超過128點。其中每一總線回路連結設備的地址總數宜留有不少于地址總數額定容量10％的余量，且每回路地址總數不宜超過56點(有中繼器的情況下）。

4 在有消防控制室的場所，監控器應設置在消防控制室內。在無消防控制室的場所，監控器應設置在有人值班的場所。

5傳感器的設置應采用末端設置；

2）《消防控制室通用技術要求》GB25506-2010

5.7 消防電源監控器應符合下列要求：

a)應能顯示消防用電設備的供電電源和備用電源的工作狀態和故障報警信息。

b)應能將消防用電設備的供電電源和備用電源的工作狀態和欠壓報警信息傳輸給消防控制室圖形顯示裝置。

3 系統組成

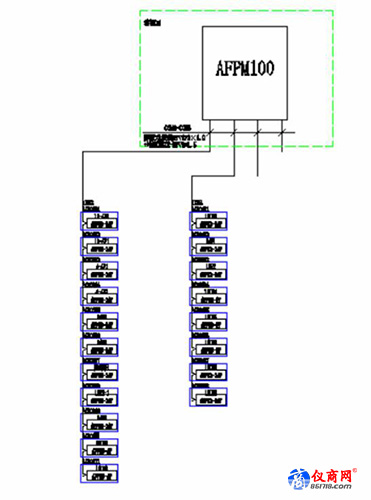

消防設備電源監控系統采用分層分布式結構，由站控管理層、網絡通訊層和現場設備層組成。各消防設備電源監控模塊通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入壁掛式主機。

系統組網結構

1）站控管理層

站控管理層針對消防設備電源監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如觸摸屏、UPS電源等組成。監控系統軟件對現場各類數據信息計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應現場運情況。

監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。

UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。
