水安全和水資源問題已經成為影響社會和經濟發展的重要因素之一，目前陜西省城鄉許多打井基站，水文站監測仍采用人工方法，該方法不但存在監測人員的人身安全問題，而且存在測量數據不準確、實時性不強等問題。在物聯網的信息化時代中，城鄉供水井，供水系統也由原來的專人值守革新為自動化操作,使供水系統趨于科學化管理,達到自動化操作、安全可靠、保護水泵、減少電能、節省水資源及降低投入成本，且綜合利用軟件圖像識別技術，無線通信GPRS技術，電信移動技術及物聯網技術進行遠程集中信息監測、管理，從而實現了城鄉供水的信息化、現代化。

現場需求：

在城鄉勘測打井過程中，要求對深井水位、溫度進行監測，并且對每個蓄水池水位進行實時監測及控制。在自來水廠自動化供水過程中要求水泵的功率及出水量進行檢測對比，并且對電磁流量計，管道壓力，蓄水池水位等采集數據進行集中監測。檢測數據傳輸?shù)郊袛?shù)據管理中心，系統實現數據采集、顯示、曲線、現場聲光報警、自動控制水泵啟停、水位超限時發報警短信提醒值班人員和負責人。

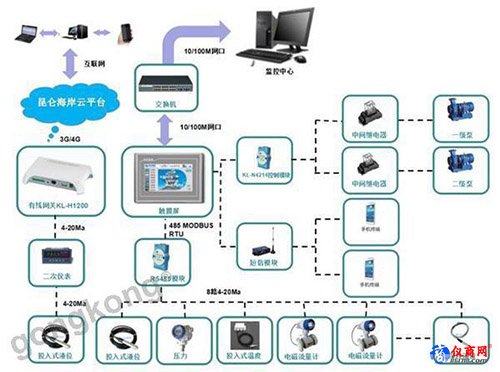

系統框架：

方案介紹：

陜西省渭南市對所有自來水廠，鄉村打井隊進行資源整合，對水源進行監測，監控點分布范圍寬，數量較多，目前各鄉村，縣城，市級及相關供水單位逐步安裝自動化監測傳輸報警系統，各分級單位執行自動化水源管理，數據通過互聯網傳輸?shù)娇偙O(jiān)控中心實施抽查監管，每個分級單位，安裝設備為一個深井液位變送器，一個深井溫度變送器，每個深井周邊建設2-3個蓄水池，每個蓄水池安裝一個液位變送器，在每個供水水泵出水口（一般供水配備3個及以上水泵），安裝一臺電磁流量計和一臺壓力變送器。現場所有傳感器將信號傳輸給485采集模塊或者有線網關，通過PLC技術和人機界面結合設計水位監控系統；通過組態制作動態工程畫面，包括水池、水塔自動供水，水位上限和下限報警，報表的輸出及查詢等；人機交互界面更直接、更安全、更可靠的控制GPRS DTU模塊及繼電器模塊，執行水泵決策及報警施令的發出。

本套系統，可以對水泵的出水量及水位進行自動監測，并且配備應急手動控制系統，以確保達到居民正常生活用水，減輕了值班人員的工作量，提高了工作效率。同時方便供水控制中心及有關部門分析和決策保證供水質量，滿足需求。

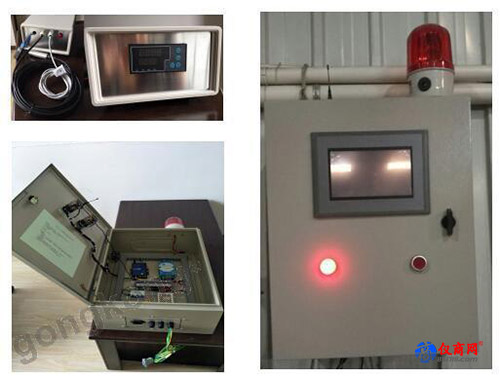

深井液位變送器采用專用引線，提高了產品使用壽命，其余有線傳感器，質量可靠，數據傳輸穩定，有線網關將數據傳輸?shù)皆破脚_，直觀化的人機界面、自動水位控制系統，報警系統及短信提醒，工作人員可根據任何一個信號的異常及時作出準確的判定并有效的排除故障。
