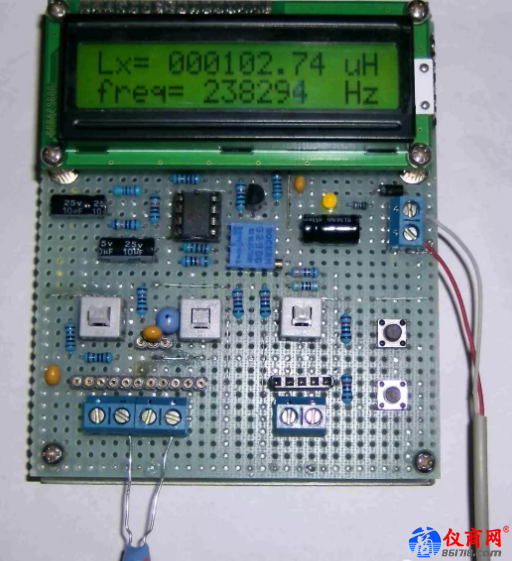

將電感接在Lx與GND之間即可，下圖所示。第一行顯示測得的電感值，第二行顯示的是當前LC振蕩電路的頻率。

所測電感與電路板上焊的是同一種，標稱100uH的電感。

6、測頻率

按下S2(S1何種狀態無關), 單片機會自動顯示測頻率界面，除非按下功能切換按鈕（原理圖Btn3）切換到電解電容檔。

本測量儀可以測幅值比較小的信號，頻率測量范圍50Hz到400KHz，測量精度在0.2%以內。

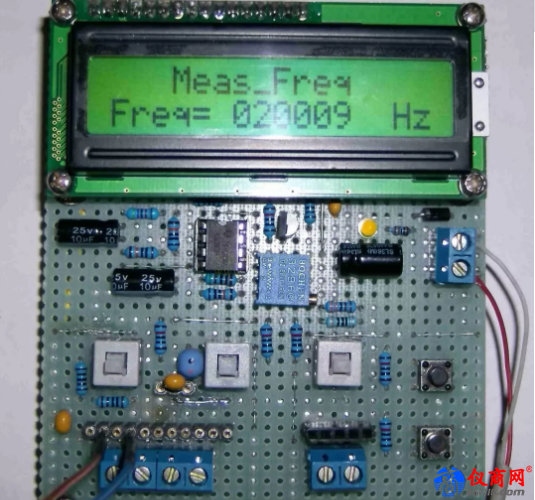

這是測20KHz信號的界面。

7、測小電解電容

在測小電容、電感、頻率的任何一個狀態，按一次功能切換按鈕(原理圖中Btn3)都會切換到測電解電容的狀態，然后根據S3彈起還是按下的狀態自動識別測大電解還是測小電解電容。再次按下功能切換按鈕(原理圖中Btn3)會返回到測小電容、電感、頻率的狀態。這就是功能切換按鈕的作用。除此之外，其它測量檔位單片機能根據S1、S2、S3按下還是彈起自動識別，無需人為干預。

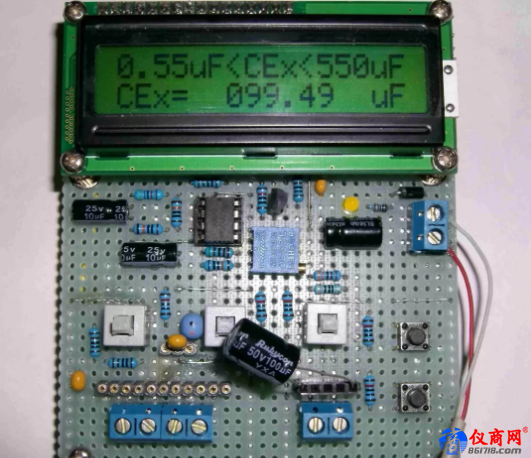

S3彈起時為測小電解檔，第一行顯示測量范圍，第二行顯示測得的電容值。拍完照片后程序又略有改動，顯示的測量范圍會略有差異。

8、測大電解電容

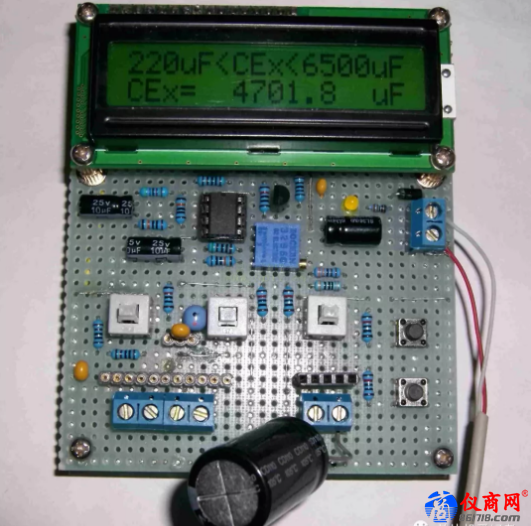

功能切換在測電解電容狀態，S3按下時，自動進入大電容測量界面。

拍完照片后程序又略有改動，測量范圍已經增大到12000uF。

五、其它說明

本制作可以使用STC89C52或AT89S52制作，提供.HEX文件可以直接燒寫。如果仿制過程中遇到什么問題或者有什么好的改進建議請留言，看到后我會第一時間回復。

附：制作過程展示

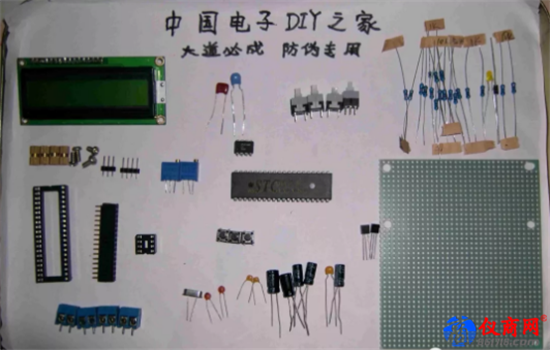

1、元器件展示

2、焊接完工

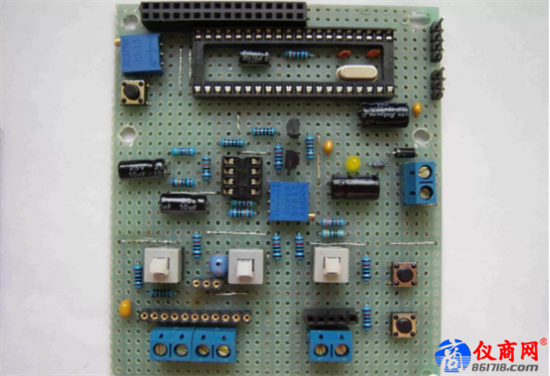

正面飛線主要是數字電源和數字地線，因為數字電源與模擬電源做了嚴格隔離，所以飛線比較亂。不隔離很多地方可以直接連一起，板子可以做的比較漂亮。

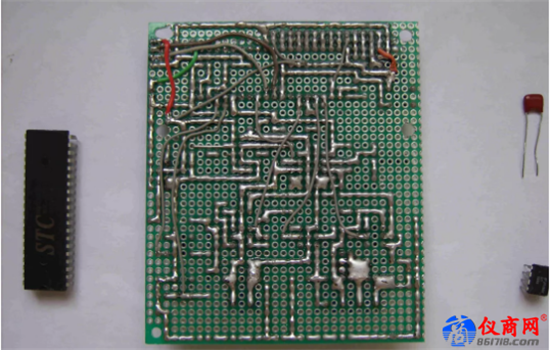

背面的飛線主要是按鍵線、信號檢測線、ISP串口下載線等，模擬部分盡量避免了飛線，或者使用了短飛線。

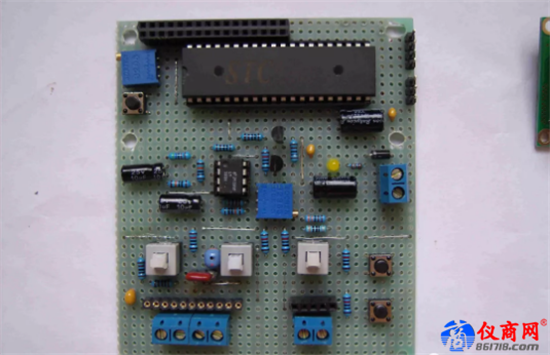

3、裝芯片及1602
