市場上有多種信號源。盡管有各種各樣的選擇，但大多數信號源都是輸出信號地線和機殼大地共地。 因此，非隔離信號源不能用于橋式整流、倍壓整流和斬波器的測試中。
為什么不能呢？在橋式整流電路下我們對非隔離信號源和隔離通道信號源（MFG-2000或 AFG-3000）進行了以下比較。
首先，我們必須知道正弦波經橋式全波整流后輸出的理想波形，如下所示：
大多數電子產品需要直流電給其內部組件供電。除電池供電的小型產品外，大多數電子設備需要電源或通過整流器和濾波器從A.C.轉換成不同的穩定D.C.電壓。因此，整流電路測試是教育課程及相關電子行業不可缺少的環節。

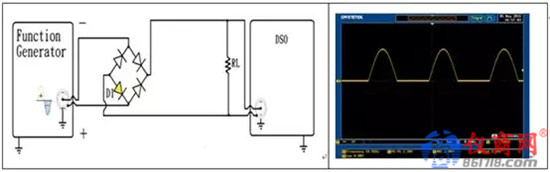

1. 以下波形由非隔離信號源產生。
當使用非隔離信號源時，D1二極管的每一端分別與信號源和示波器的相應地線連接。 這種方式會出現等電位短路，因此不能顯示負半周整流波形。
2. 以下波形由隔離通道信號源產生。
隔離信號源的輸出信號地線不與示波器共同接地，因此可以模擬整流波形輸出。 只有隔離的信號源才能顯示橋式整流電路的正確波形。

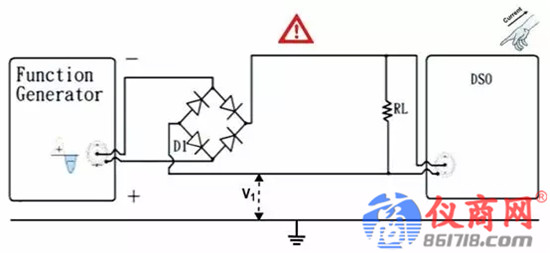

為了實現上述實驗?zāi)繕?biāo)，一些非隔離信號源的用戶傾向于斷開電源線的接地，從而導致儀器浮地。這樣用戶可能會遭受電擊的危險。
