每個電器都有一個正常工作的電壓值(額定電壓)。用電電器標稱的標稱功率為額定功率， 用電電器在實際工作的功率為實際功率(視在功率)。

實際功率<設備額定功率可能存在的情況：

在設備選型過程中需要準確把握電器的實際功率，無法準確把握電器的實際功率會導致電器無法達到設計要求或選型錯誤的情況發生。

隨著設備的老化或出現電器的實際功率嚴重低于額定功率，準確把握電器的實際功率可以幫助判斷設備是否需要維修或更換。

實際功率>用電環境設計額定功率可能存在的情況：

在用電場合中，電壓是額定的，設備用電的總功率越大，電流就越大。

一般規劃用電場合中，會有額定功率的上限。如果使用環境中的電器的總實際功率大于額定功率會造成跳閘，設備故障，人身安全等問題。

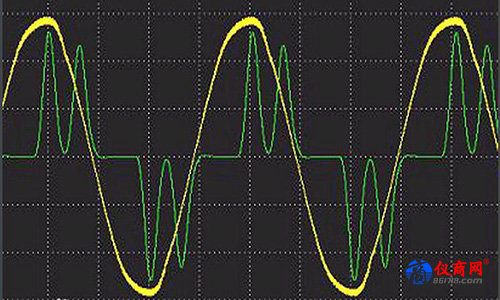

什么是諧波：

諧波是在供電系統中存在的除工頻（50Hz)以外的能量部分。

諧波產生的原因：由正弦電壓加壓于非線性負載，基波電流發生畸變產生諧波。非線性負載（如UPS電源，開關電源，變頻器，整流器，逆變器等），電路中如諧波過大會對電器產生高頻干擾，可能對設備造成損害甚至燒毀。

市場狀況

目前市面上功率計可分為：直流功率計、工頻功率計、變頻功率計、射頻功率計和微波功率計。工頻功率計是應用較普遍的功率計，常說的功率計一般都是指工頻功率計。

鉗形數字功率表集數字電流表和功率測量儀于一體，可分為：單相功率表、三相諧波功率表、諧波微功率表、三相智能鉗形功率表。

下面以UT243為例為大家介紹下其使用方法

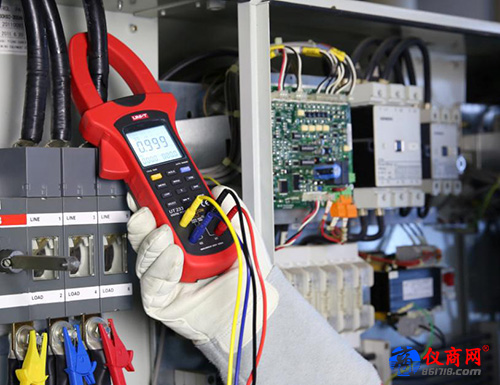

UT243數字三相智能鉗型功率/諧波表，可以支持單相二線、三相三線及三相四線功率測試方法，可測量各種功率相關參數： 有功功率、無功功率、功率因素、視在功率、諧波、電能、相位、相序。

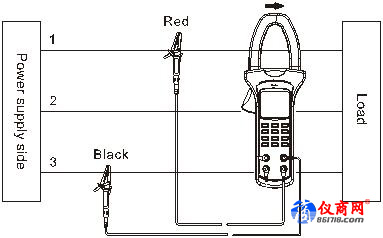

單相二線測量

選擇儀表三個相位所對應的V1，V2，V3任意一端與COM端兩根測試夾分別接到被測線路的火線和零線上

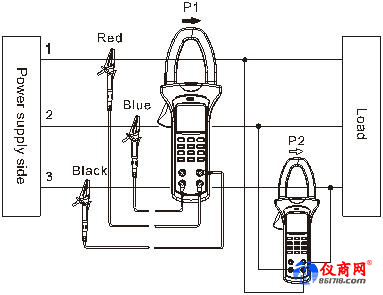

三相三線測量

分別將儀表“V1”端，“V2”端，“COM”端測試夾分別接在三相線路負載的每一相火線上。（注：“V3”端不參與測量）

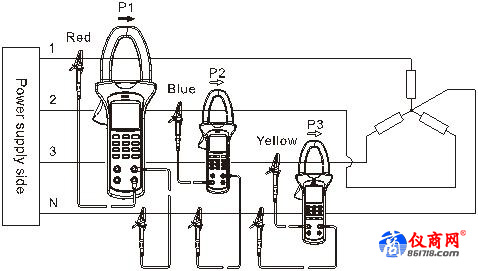

三相四線測量

分別將儀表測試端“V1”端, “V2”端，“V3”端測試夾接在三相線路負載的每一相火線上，“COM”端測試夾接在三相負載的零線上.

諧波測量

1）短按HARM進入諧波測量模式,并循環切換:電壓總諧波對全波失真率,電壓總諧波對基波失真率,電壓各次諧波量,電流總諧波對全波失真率,電流總諧波對基波失真率,電流各次諧波量;

2）然后將待測相電壓信號通過表筆接入儀表的電壓輸入端，零線接COM端，相線接V1/V2/V3中的任一端口，并按SELECT鍵選擇測量端口與輸入端口一致；
