當下，在越來越多的分布式家庭光伏系統安裝的需求背景下，如何更好的保護家庭為單位的分布式光伏發電系統的安全，被再一次提了出來。
光伏系統中如果出現過大的漏電流，那危害將是非常嚴重的。輕者光伏發電系統發生故障停機，重者甚至?xí)霈F(xiàn)整個光伏發電系統的自燃。對業主的財產和人生安全造成很大的威脅。

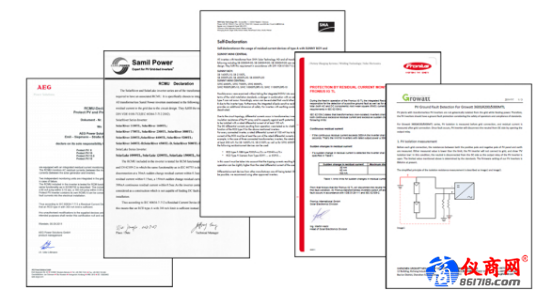

為此，國內外所有的光伏逆變器廠家都在逆變器內部加了B型漏電流檢測模塊（RCMU），以此來提高光伏發電系統安全保障。下圖是光伏逆變器廠家都要發表的B型漏電流檢測模塊（RCMU）使用的聲明：
但只是光伏逆變器加了B型的漏電流檢測模塊，整個分布式光伏發電系統就足夠安全了么？帶著這個問題，我們先來了解一下漏電流的分類：
AC型漏電：50Hz工頻
A型漏電：50Hz工頻＋整流后的半波
B型漏電：50Hz工頻＋整流后的半波＋平滑直流＋脈動直流
由上圖可以看出B型漏電的成分是最復雜的，同時B型的漏電所產生的危害也將是最大的。
接下來，我們來看一下（整個）分布式光伏發電系統的漏電流可能的組成成分：
整個分布式光伏發電系統的漏電流等于逆變器開關頻率和EMC濾波器（通常為16 －22kHz）所確定的交流分量（50Hz），加上直流分量和高頻分量的代數和。
如上圖所示，剩余電流的大小和形式是隨著直流含量的變化而變化的。因此，光伏系統中無論逆變器中是否帶有B型的RCMU，只要系統中不帶有變壓器，就必須在外部添加B型的RCCB。
變壓器有無主要區別是帶隔離和不帶隔離，隔離逆變變壓器的可以將主電路和電網隔離開來，可以防止直流串入電網，減少諧波對電網的影響，對電網和逆變器都是好事，起到一定的保護作用，同時還有穩壓的功效。
但實際應用中，不帶逆變變壓器的系統工作效率，比帶變壓器的效率稍高，因此目前的光伏系統，很少有帶逆變變壓器，此應用中，分布式光伏發電系統的漏電流既有交流又有直流成分，選擇B型RCCB在安全上是非常必要的。
但是筆者用了1年多時間調查研究了國內外分布式光伏發電系統安裝實例后發現：雖然分布式電站光伏安裝的規范和指導意見已經頒布了好多年， 但國內外實際電站安裝運維中，仍然出現很多A型RCCB與B型RCCB的混亂使用情況。國內的光伏電站則甚至大多還在用AC型的漏電保護RCCB。因?yàn)楣夥惭b商把光伏逆變器視為了一個獨立的單元，認為逆變器已經包含了B型的RCMU，外部就不需要了，這顯然是欠考慮的。最容易產生的安全隱患是由于系統任意部位產生的各種類型漏電。如果不能正確的選擇并安裝合適的漏電保護RCCB，這對于現場的光伏系統安裝人員和業主來說，將可能會對其財產甚至生命造成威脅！
IEE布線準則（BS7671）的前言部分明確指出：“所有光伏部件作為系統的一部分在運用時都必須遵守該標準”在電氣安裝人員了解了安裝中各個產品應用的使用交互點后，才可以進行相關的設計，選擇，構建和調試。這個基本原則明確規定了工程人員將光伏安裝視為一個完整的系統，而不是將各個組件視為獨立元件。
我們應該如何正確的為分布式光伏發電系統選擇漏電保護開關呢？
首先我們對A和B型RCCB之間差異做基本了解。
1）A型RCCB EN61008－1
適用于固定頻率（50Hz）的正弦交流和最大直流含量＜6mA的脈動直流（如下圖）。它們不會在高于其標稱設計頻率的頻率處感測到AC殘余電流，并且如果超過6 mA的直流流過RCCB，則由于A型感測線圈上的直流電流的飽和效應，跳閘特性將會改變。隨著直流電流的增加，跳閘時間將增加到線圈完全飽和，并且RCCB完全不工作。
2）B型RCCB：IEC60755 ／ IEC62423附加要求：
