防夾功能在歐洲和美國都已經建立了相應的行業性標準，大量汽車采用了電動車窗，而許多車窗都不具備防夾功能。為了保證用戶安全，越來越多的廠商配置了車窗的防夾功能。該功能在玻璃上升中遇到一定的阻力就會馬上停止上升或向下降到最低，能夠?yàn)槟峁┤松戆踩谋Ｗo(hù)。

使用艾德克斯直流電子負載模擬車窗電機的運行狀態（紋波波形）從而測試控制器的好壞。因?yàn)殡姍C(jī)在車窗正常上升或下降時，電機是呈現一個固定頻率（500-1000HZ）的正弦波的拉載狀態（目前主流的是2-3A拉載，紋波電流大小在0.3-0.5A），電機正常轉動的紋波幾乎是固定的（拋開某些干擾不談），若是遇到障礙物，紋波就會發生明顯的變化，這時，通過驅動板來讀電機的紋波電流，然后繪制出頻率曲線，若監測到的頻率與電機對比頻率不對應，此時驅動板會發出電機停止指令，從而實現防夾。

實測案例

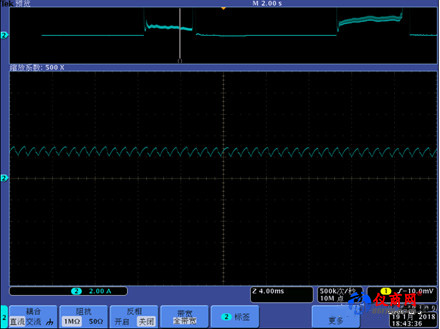

客戶測試過的電機紋波，詳情如下：

1、該負載電流包含交直流，其有效峰值不超過28A，紋波峰峰幅值0.3A以上，且能以0.3A向上線性調整；

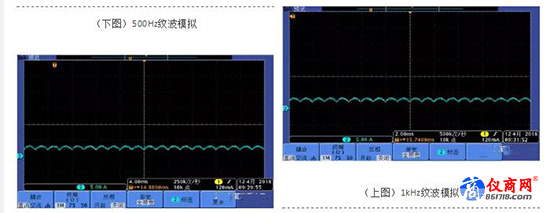

2、設備需要能調整紋波的占空比，一個周期為500-1000HZ；

3、紋波形狀近似正弦波，變化趨勢穩定無畸變。

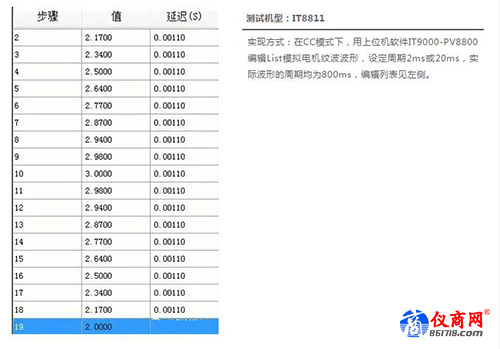

艾德克斯直流電子負載均可通過list功能編輯復雜波形，如模擬電機紋波波形，從而測試電動車窗防夾功能，再比如模擬電池拉載的負載波形，用于測試電池工況特性等。

艾德克斯作為業內領先的測試測量?jī)x器生產廠家，時刻關注客戶最新測試測量需求，多達400種的電源、電子負載及測試系統能為汽車電子、光伏新能源、新能源汽車、傳統工業客戶提供大量的測試測量方案
