鉗形電流表是由電流互感器和電流表組合而成。電流互感器的鐵心在捏緊扳手時可以張開；被測電流所通過的導線可以不必切斷就可穿過鐵心張開的缺口，當放開扳手后鐵心閉合。

鉗形電流表的結構及使用方法

當我們需要在不斷開電路的情況下測量電流的場合，便需要使用到鉗形電流表（有時簡稱鉗形表、鉗表）。鉗形電流表就是一種用于測量正在運行的電氣線路中電流大小的儀表，是電工們很常用的測量工具。鉗形電流表分為鉗形交流電流表和鉗形交直流表兩大類，有的還可以測量交流電壓。

結構：

鉗形交流電流表實質上是由一只電流互感器和一只整流系儀表所組成，被測量的載流導線相當于電流互感器的原繞組，在鐵芯上的是電流互感器的副邊繞組，副邊繞組與整流系儀表接通。根據電流互感器原、副邊繞組間一定的變化比例關系，整流系儀表的便可以顯示出被測量線路的電流值。

鉗形交直流表是一個電磁系儀表，放置在鉗口中的被測量載流導線作為勵磁線圈，磁通在鐵芯中形成回路，電磁式測量機構位于鐵芯的缺口中間，受磁場的作用而偏轉，獲得讀數。因其偏轉不受測量電流的影響，所以可測量交直流電流。

使用方法：

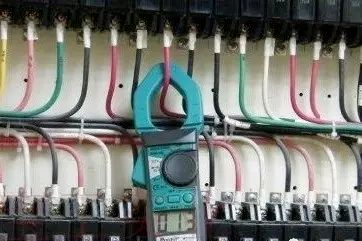

鉗形電流表的使用方法簡單，如上圖所示，測量電流時只需要將正在運行的待測導線夾入鉗形電流表的鉗形鐵芯內，然后讀取數顯屏或指示盤上的讀數即可。

使用很簡單吧！夾住測量導線就行了。不過現在數字鉗形電流表的廣泛使用，給鉗形表增加了很多萬用表的功能，比如電壓、溫度、電阻等（有時稱這類多功能鉗形表為鉗形萬用表，如上圖所示，儀表上有兩個表筆插孔），可通過旋鈕選擇不同功能，使用方法與一般數字萬用表相差無幾。對于一些特有功能按鈕的含義，則應參考對應的說明書。

使用鉗形電流表時應注意以下幾個問題：

相序的測試：

（1）將檔位轉至相序檢測檔；

（2）表筆黃、黑、紅，依次插入c、COMb、 VΩa插線口；

（3）將表筆的紅、黑、黃分別對應于A、B、C(或L1、 L2、 L3)。接入紅、黑表筆時，指示燈微亮，再接入黃表筆時，指示燈亮，說明是正相序；指示燈滅，說明反相序；

（4）相序檔同時還能測得相間電壓。

交流電壓測量：

（1）將檔位轉至交流電壓檔；

（2）紅、黑表筆分別插入VΩa、COMb插線口；

（3）紅、黑表筆另一端接入待測點，讀取數值。

交流電流測量：

（1）選擇合適的電流檔位；

（2）用鉗口完全鉗住待測的單根電線，讀取數據；

注意本儀表的最大測試電流僅600A，不得測試超過600A以上的電流。

直流電壓測量：

（1）選擇合適的直流電壓檔；

（2）紅、黑表筆分別插入VΩa、COMb插線口；

（3）紅、黑表筆另一端接入待測點，讀取數值。

電阻測量：

（1）將檔位轉至電阻檔2kΩ；
