歡迎來到菊水課堂直流電源基礎篇的第四講。在上一期的內容中，主要為大家介紹了直流穩定化電源的2種反饋控制電路(CV、CC)。而在這一期的內容中主要會講解一下直流電源的一些常見功能。那就讓我們開始本期的課堂吧！

保護功能：

過電壓保護功能

OVP(Over Voltage Protection)：當輸出電壓超過OVP設定值時會遮斷輸出。這樣的控制電路是為了防止在電壓上升時，不會產生負載燒損、破壞的功能。工作的方式會根據機種與機型的不同，分為輸入開關跳閘型與終止輸出型的兩種。OVP工作的原因是除了電源發生故障以外，外來的電壓或外部控制時過電壓輸入等。

過電流保護功能

OCP(Over Current Protection)：配備OCP功能的設備，在電流達到OCP設定值時，輸出電流被限制。(根據機種的不同，和OVP一樣分為輸入開關跳閘型和終止輸出型兩種) OCP工作的原因除電源本身的故障外，外部控制時過電流輸入等。

過熱保護功能OHP(Over Heat Protection)：

對大量消耗功率的電路 ( 串聯調壓器電路、開關電路、整流電路) 的放熱溫度進行監控，當超過一定的溫度時可像OVP一樣進行如保護模式，停止輸出。在串聯調壓器方式的線圈內部裝有溫度保險絲，當超出一定的溫度時會熔斷，輸出端會自動關閉。

輸出端開關、保險絲保護：

當輸出端產生了異常的電流時，會自動切斷。

遙感監控功能：

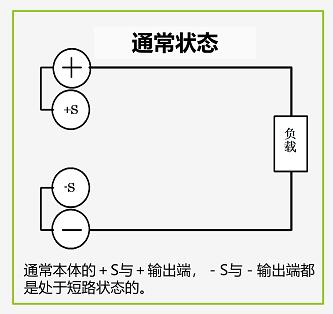

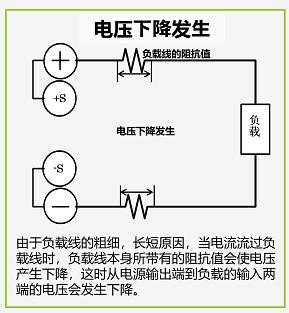

為了減少負載線的阻抗所產生的電壓降等的影響，為負載端子施加穩定的電壓的功能。

電線長度對負載端子電壓的影響

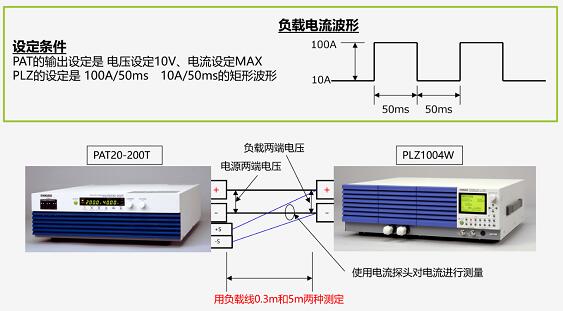

使用菊水的高效率大功率開關電源PAT20-200T，通過改變電纜長度測量下圖設定條件下，矩形波負載電流流過時的電源端子、負載端子電壓的變化。

通過以下的波形圖可以發現，電源輸出端的電壓在電纜長度為0.3m、5m時沒有很大的變化。而負載輸出端的電壓在電纜長度為0.3m、5m時則發生了大幅的變化。

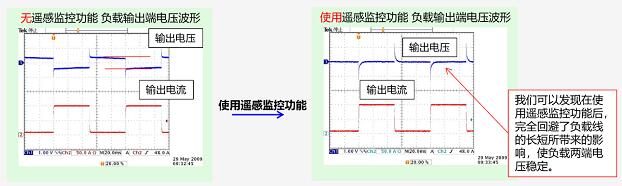

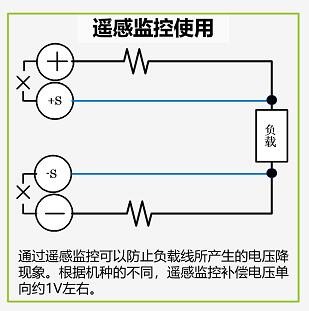

在電纜長度5m的狀態下，比較不使用遙感監控功能和使用時的負載輸出端的電壓波形。使用遙感監控功能時，負載輸出端的電壓沒有變化，而電壓也相對穩定。
