頻譜儀的指標，除了測量不確定度和本底噪聲等關鍵指標，還需關注一些其它重要指標，例如非線性失真雜散和干擾抑制，本文幫助您理解這些指標項目，并且簡述其測量驗證方法。

非線性失真

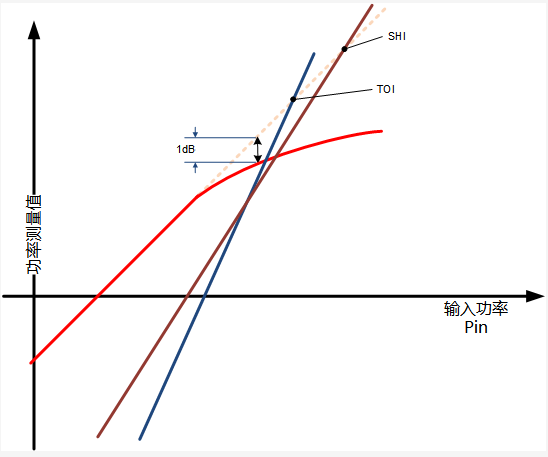

1dB壓縮點

在衰減器置為0，頻譜儀輸入功率達到飽和的臨界功率值，在此臨界點，頻譜儀的功率測量值比實際輸入小1dB。

測試和評價方法：為確保測量準確度，現代頻譜儀在衰減器置為0時，其量程上限一般不超過0dBm，低于1dB壓縮點，為避免過載，通常在指標手冊中規定采用雙音法，也就是用兩個信號源合路輸入被檢頻譜儀，其中一個提供-30dBm左右的RF信號電平L，另一個頻率RF'與RF間隔大于中頻模擬濾波器帶寬，電平L'初始值等于L；被檢頻譜儀中心頻率RF，較小的SPAN，衰減器置為0；逐步升高L'，直到RF電平讀數下降1dB，記錄此時L'，即1dB壓縮點。

三階互調截點TOI

在衰減器置為0，頻譜儀輸入兩個頻率信號之間，自身互調失真的指標。

相鄰頻率f1，f2兩個信號，在三階頻率2f1-f2和2f2-f1處產生的互調分量的電平，隨著兩個輸入信號功率上升而提高，互調分量在線性區上升直線的延長線，與f1或f2輸出功率上升直線的延長線交點。

測試和評價方法：用兩個信號源合路輸入被檢頻譜儀，按照指標手冊標注，頻率分別為f1、f2，電平L；頻譜儀衰減器置為0，在三階頻率2f1-f2和2f2-f1處測量電平較大值L3；計算TOI=(L-L3)/2+L

二次諧波截點SHI

在衰減器置為0，頻譜儀輸入信號，自身產生2次諧波指標。

輸入信號的2次諧波分量，隨輸入功率增加的上升直線，與輸出功率上升直線的延長線交點。

測試和評價方法：頻譜儀衰減器置為0，輸入信號頻率為f，電平L，在2次諧波頻率測量電平L2；計算SHI=(L-L2)+L。

通常需要在信號源輸出端加諧波抑制濾波器。

其它雜散

頻譜儀輸入端接匹配負載，頻譜上顯示的尖峰都是雜散。

干擾抑制

鏡像頻率抑制

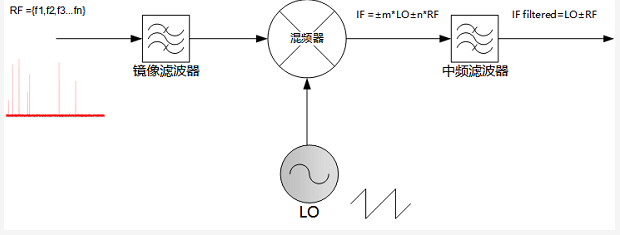

根據頻譜儀混頻器的工作模式，輸入測試頻率RF、本振頻率LO和中頻IF的計算關系，所謂鏡像頻率就是RF相對于LO的鏡像RF'，它們之間的頻率間隔相等。鏡像頻率RF'經過LO和混頻器輸出頻率也等于IF，需要在RF輸入端采用模擬濾波器抑制。

測試和評價方法：在指標手冊標注的鏡像頻率點RF'輸入較高電平的信號L，頻譜儀在RF的的讀數L'與L的電平差，就是鏡像頻率抑制。

中頻抑制

如果輸入頻譜儀中頻IF信號電平L，測量IF以外的任意頻率RF時，讀數L'與L的電平差，就是中頻抑制。

測試和評價方法：按上述方法，用信號源產生對應中頻頻點的信號，輸入被檢頻譜儀，在其它頻率觀察并記錄電平值。
