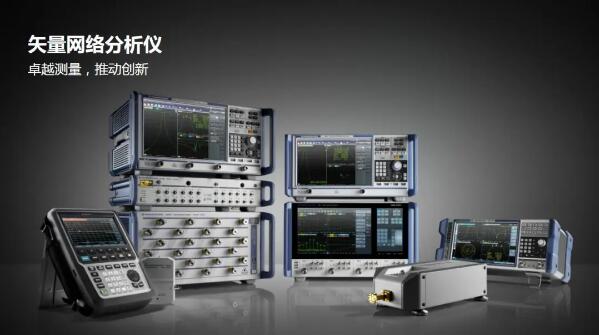

羅德與施瓦茨矢量網絡分析儀系列的產品種類多樣，包括適用于無源射頻組件測量的經濟型分析儀，以及可針對有源射頻組件進行基本特性測量的高級臺式矢量網絡分析儀。羅德與施瓦茨矢量網絡分析儀均由內部射頻專家設計，具有卓越性能。

基礎問題：

1、頻率范圍

您需要的頻率范圍是多少？

頻率范圍指定矢量網絡分析儀的最大測量范圍，矢網的頻率范圍需要覆蓋被測設備的完整頻率范圍，在諧波和互調等特定測量應用中甚至需要超過。

2、動態范圍

您需要的動態范圍是多少？

如果需要測量高閉塞濾波器或者具有高衰減的衰減器，則需要確保高動態范圍，因?yàn)楦邉?dòng)態范圍有助于提高測量速度。如果擴展中頻帶寬，測試時間將鎖定，但動態范圍也將隨之降低（由于噪聲基底增加），中頻帶寬每增加10，動態范圍約降低10dB，要進行準確測量，信號應比儀器的噪聲基底高出20dB，因此在較大的動態范圍內可以增加中頻帶寬，同時維持良好的信噪比。

3、測量速度

測試速度對您的應用是否需要？

如果測試速度非常關鍵（例如生產線應用），則應重點關注ZNB、ZNC或ZND。注意增加中頻帶寬和減少測量點數量可以縮短測量時間。相應關系大約可以表示為：t_測試≈測量點 數量/中頻帶寬（這適用于具有一條軌跡的單端口，如果測量裝置更為復雜，則需要考慮額外時間）。

4、待測量組件

您需要測量哪些被測設備？是有源組件還是無源組件？

對于濾波器和衰減器等無源被測設備，通常僅需要在特定頻率范圍內測量S參數。

對于簡單的有源被測設備，如果需要測量增益或壓縮點，則矢量網絡分析儀需要具有功率掃頻和功率校準功能?？梢允褂肸NB、ZNC或ZND。

注意！如果客戶需要對放大器進行全面的特性測量，可能需要提供互調測量等高級功能。

延伸問題：

1、校準單元與手動校準套件及附件

您的被測設備有哪些連接器？

裝置是否支持自動化操作？

您是否具備射頻電纜？

為了實現一流的測量精度，必須執行系統校準。合適的校準套件或校準單元取決于頻率范圍和被測設備的連接器類型。

校準單元可用于自動化裝置，有助于降低用戶出錯的概率，并可以加快校準流程。手動校準套件支持較低的起始頻率測量，矢量網絡分析儀用戶可以自行掌控校準流程，始終確保客戶使用合適電纜來執行測量。

2、選件

除了S參數之外，您是否還需要進行其他測量？

您是否需要時域、GPIB等選件？

您是否需要遠程控制矢量網絡分析儀？

您是否還需要頻譜分析功能？

您需要的功率范圍是多少？

務必查看客戶是否需要相應選件以用于矢量網絡分析儀，如客戶需要，請明確每個儀器的可用選件。

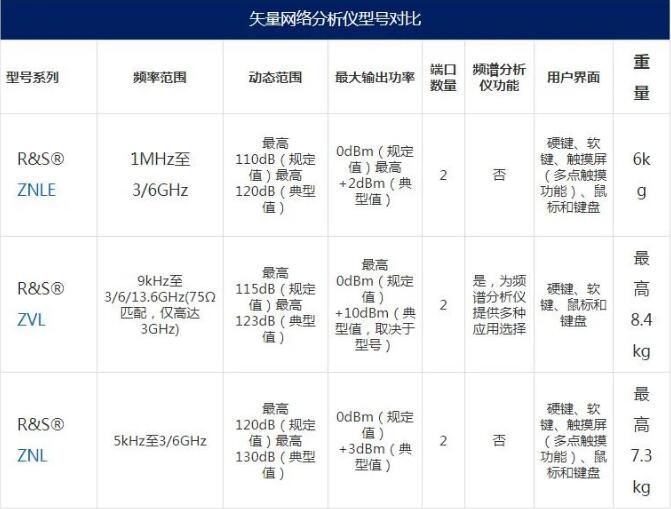

借助下方表格可清楚了解每個儀器的不同之處。
