近日來，串?dāng)_測試話題熱度持續，各工程師都在尋找相關的串?dāng)_測試方案，前些時日，中星聯華科（北京）有限公司發布了《【有料干貨】串?dāng)_測試方案（上篇）》，許多工程師紛紛留言期待下篇。
現在，下篇終于來了，快來看看中星聯華科技（北京）有限公司給我們帶來了什么樣的串?dāng)_測試方案吧。
首先，我們先來看看上篇內容：【有料干貨】串?dāng)_測試方案（上篇）
2.>>>串?dāng)_的危害<<<

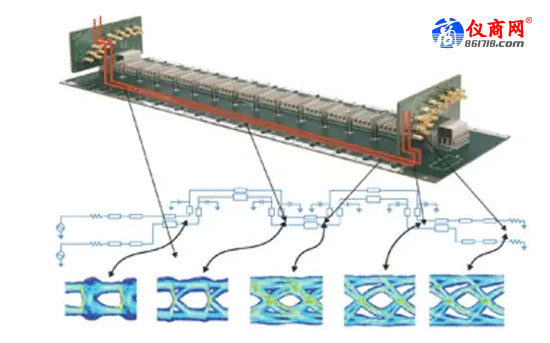

當耦合信號或串?dāng)_信號足夠大時，接收串?dāng)_信號的信號線上就會出現信號完整性問題。串?dāng)_可能在受害線上引起尖峰脈沖，也能引起電路時延的改變。串?dāng)_會引起系統的不穩定，嚴重時甚至可能會引起系統的崩潰。下圖是高速傳輸鏈路不同的位置的眼圖測量。
在PCB設計中，如果處理不當，串?dāng)_對PCB的信號完整性將產生以下兩種典型的影響。
由串?dāng)_引起的數字電路功能錯誤是電路設計中最為常見的一種。
串?dāng)_噪聲導致電平邏輯錯誤
2.2串?dāng)_引起的時序延時
在數字系統設計中，時序問題是一個必須考慮的重要問題。下圖顯示了由串?dāng)_噪聲引起的時序問題。圖中下半部分是干擾線產生的噪聲脈沖，當噪聲脈沖疊加到被干擾信號上，就會造成被干擾網絡信號傳輸延時減少。盡管這種減少網絡傳輸延時的串?dāng)_噪聲對改善 PCB 時序是有幫助的，但在實際 PCB設計中，由于干擾信號的不確定性，這種延時是無法控制的，因而對這種串?dāng)_對于電路設計造成嚴重的干擾，是需要避免的。
串?dāng)_噪聲導致的信號傳輸延時
3.>>>串?dāng)_測量<<
以往人們通常把印刷電路板、連接器、電纜和過孔當成是簡單的部件，稍加考慮或者無需其他因素就可以很容易地把它們組成一個系統。現在，從邏輯電平0到邏輯電平1的數據上升時間30ps，如此高速的信號在傳輸線路上傳輸時會形成微波傳輸線效應，這些傳輸線效應對信號的影響會更加復雜。為了保證信號傳輸?shù)馁|(zhì)量，串?dāng)_測試成為了研發生產中不可缺少的環節。
下圖是一個針對串?dāng)_測試全面的方案設計圖，能夠支持串?dāng)_測試、眼圖測試、誤碼測試、及阻抗測試。這里著重介紹串?dāng)_測試部分。
總體方案設計
中星聯華科技（北京）有限公司的SL3000A插卡式高速串行誤碼儀能夠通過可插拔模塊同時具有串?dāng)_源產生、數據源產生、誤碼檢測及比對等功能。
本系統特點：
1．支持NRZ/PAM4波形；
2．單通道碼速率1-32GBd連續可調，支持生級至56GBd；
3. 支持同步/異步串?dāng)_；
3．上升下降時間：15ps(20%-80%)@28Gbps；
4．輸出幅度：0.1Vpp-1Vpp，選件擴展最大幅度到4Vpp，選件擴展為直流輸出，偏置電壓-4V至+4V可調；
5．支持偽隨機碼型：PRBS7/9/10/13/15/23/31/64bit UDP；
6．觸發時鐘輸出支持碼速率2/4/8/16分頻比可調；
8．支持內部精準時基，頻率穩定度≤±0.05ppm，支持內外時基自動切換；
9．可以調節頻率精度至±0.1ppm。
