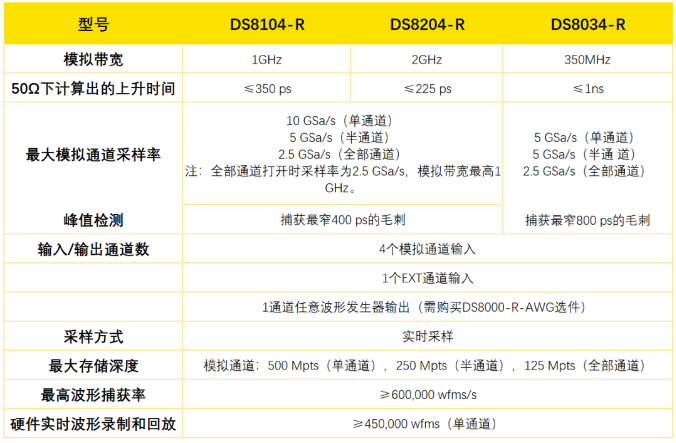

近日，普源精電（RIGOL）在原DS8104-R和DS8204-R的基礎上，推出最新型號的DS8034-R緊湊型示波器，為客戶提供該系列產品的2GHz/1GHz/350MHz三種帶寬選擇。DS8034-R是為滿足更廣泛的工業自動化測試的需求而開發，350MHz帶寬，采樣率5GSa/s，為工程師提供適用于更多場景應用的選擇。

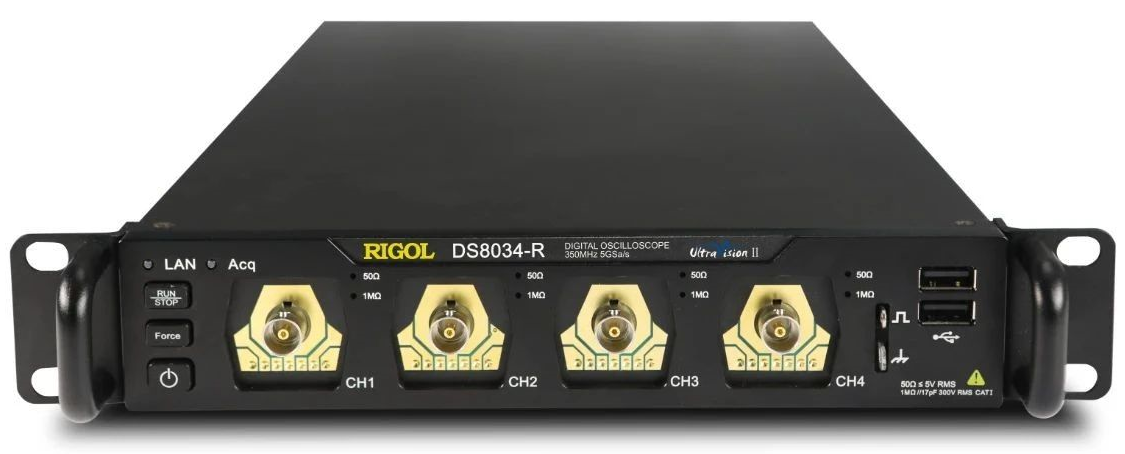

DS8034-R示波器

輕薄小巧，機架設計

DS8000-R系列數字示波器僅1U高度，半機架寬，支持機柜集成和工作臺兩種工作模式。其中，單機提供腳墊和提手，而多機集成提供機架安裝套件，多臺機器則可安裝在一個機柜中，緊湊型高密度封裝能夠節省大量空間。

DS8000-R示波器緊湊型設計

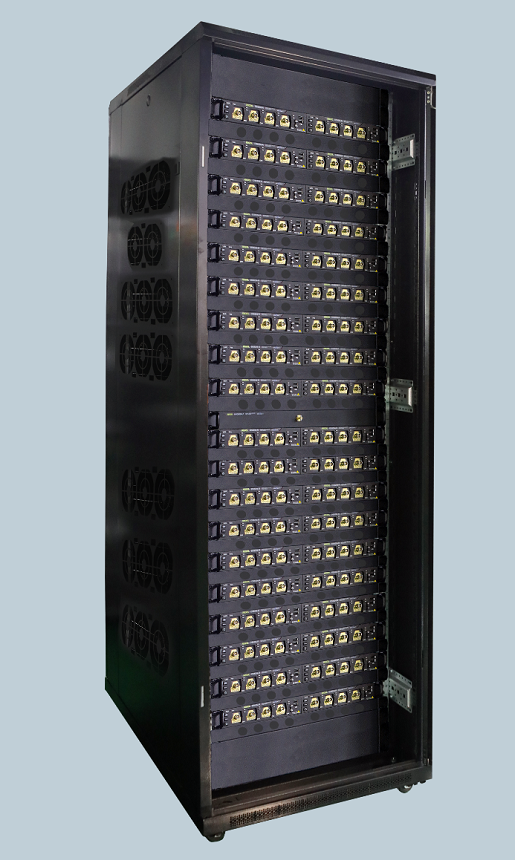

DS8000-R示波器機柜

DS8000-R具備多機同步觸發能力，提供高速多通道并行數據采集系統方案。在工業現場測試、超高速數據采集、高能物理、ATE系統等方面提供可靠的保證。在系統集成測試場景中，最多支持集成128臺示波器，擴展為512個通道的實時同步采集系統。無論您在實驗室環境還是生產制造環境中，都能滿足您的使用習慣。

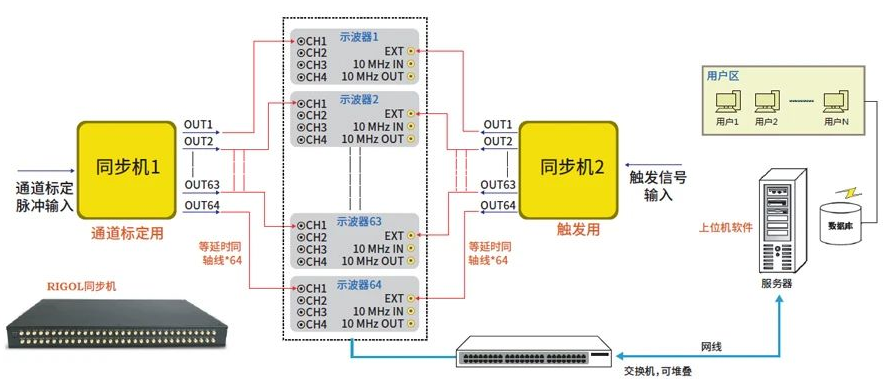

多機同步觸發工作示意圖

DS8000-R示波器多通道數據采集

優異性能，準確高效

DS8000-R系列數字示波器使用了RIGOL自主研發的 “Phoenix”（鳳凰座）數字示波器芯片組，不僅獲得了10GSa/s的高速采樣能力，還實現了模擬前端所需的所有功能模塊的高度集成，極大地提高了數字示波器的一致性和可靠性；并基于創新性的UltraVision II技術平臺，具有更高的波形捕獲率（高于 600,000個波形/秒）、全數字觸發技術、實時波形錄制及回放功能（多達45萬幀）和全內存的硬件加速測量技術。

DS8000-R 系列數字示波器又同時集成了多個儀器模塊，集6種獨立儀器于一體， 包括示波器、頻譜分析儀、任意波形發生器、數字電壓表、高精度頻率計和累加器以及協議分析儀，滿足您的多種需求，帶來超凡體驗。

人機交互，方便靈活

DS8000-R 系列示波器采用無顯示屏設計，為了進行功能設置和查看測量結果，可以通過外接顯示設備和鼠標、鍵盤的方法來控制示波器；也可以使用標配的Web Control網頁遠程控制示波器，將儀器控制和波形分析遷移到PC端上，通過鼠標進行便捷的操作；同時支持通過Ultra Sigma下發SCPI命令控制示波器。

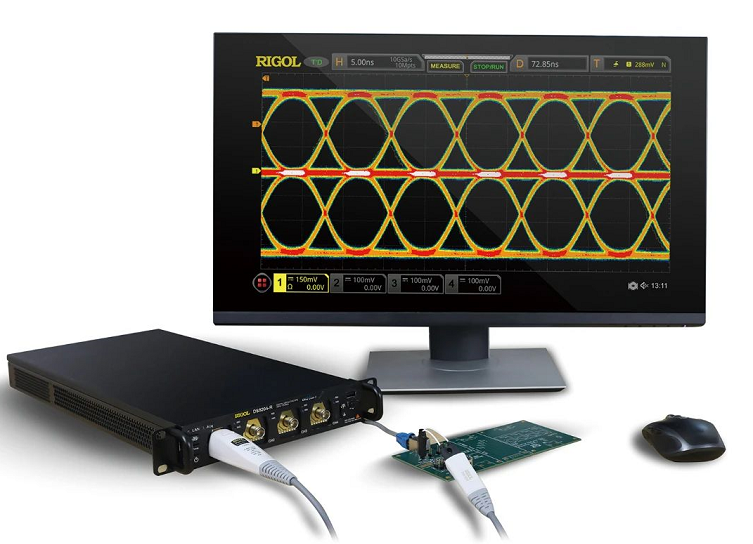

單臺工作臺

DS8000-R 系列示波器強大的數據分析功能不僅僅限于單個示波器本身，還能滿足客戶在多機集成場景下進行系統級的遠程控制的應用。DS8000-R系列示波器標配精簡版多通道高速數據采集軟件UltraDAQ-Lite，并免費提供開源代碼，具備最基礎的示波器采集通道配置，千兆網高速數據傳輸和波形顯示功能。用戶可以根據實際需求，在開源代碼的基礎上進行二次開發，實現對采集波形的測量分析、顯示優化和數據導出等自定義功能，能夠滿足多種特定場景的應用需求。

總結
