在電路設計中，阻抗被廣泛討論，但鮮少被系統性結構分解，那阻抗到底是什么？
01#阻抗的多重身份
電子產品/INNOVATION
阻抗主要用于控制電流大小，實現信號的傳遞和放大。工程師通過合理設計電路的阻抗，可以確保信號的穩定性和清晰度，提高產品的性能。
通信系統/INNOVATION
阻抗匹配是確保信號完整和清晰度的關鍵。通過匹配信號源和接收端的阻抗，可以減少信號的反射和衰減，提高傳輸效率。
醫療設備/INNOVATION
阻抗也稱為生物阻抗，用于衡量身體組織對電流的阻抗程度。生物阻抗常用于人體成分分析、脂肪含量測量、肌肉量、水分含量和代謝率等方面。
02#阻抗的起源
阻抗的概念起源于對交流電路特性的研究。在直流電路中，電阻是衡量電流通過導體時遇到阻礙的物理量。
然而，在交流電路中，電流和電壓都是隨時間變化的，因此需要一個更復雜的參數來描述電路元件對交流電的阻礙作用，這就是阻抗。
03#阻抗的參數理論

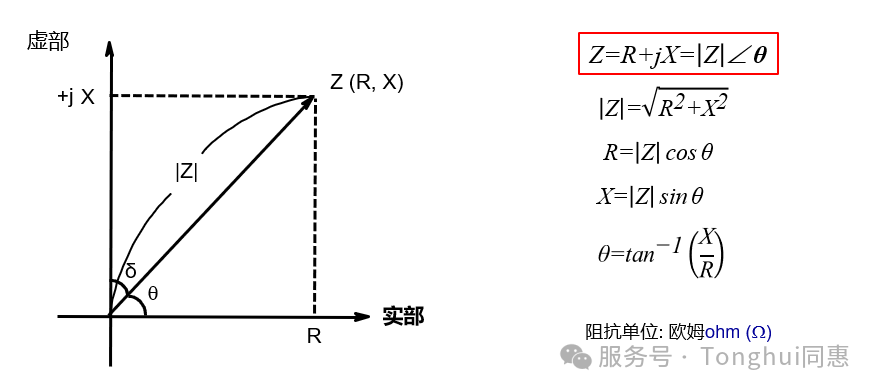

阻抗Z是一個復數，需要在復平面（矢量平面）上方能完整地描述，因此在有些場合也稱為復阻抗。
阻抗測量?jī)x器均測量阻抗矢量的實部和虛部分量，然后將其轉換成所需要的參數。
|
R |
電阻，阻抗的實部，表示電能或磁能做功的因素。 |
|
X |
電抗，阻抗的虛部，表示電能和磁能相互轉化的因素，電磁能守恒，存儲或傳播。 X為正，表示感性，電壓相位超前電流90度， X為負，表示容性，電壓相位滯后電流90度。 |
|
|Z| |
阻抗的幅值，表示電壓與電流的幅值比，總為正。 |
|
θ、δ |
θ：阻抗的相位角，弧度，表示電壓與電流的相位差； δ：介質損耗角，阻抗角和損耗角互為余角。 |
|
cosθ |
功率因數，表示傳輸功率中，做功功率的大小。 |
