致遠儀器推出全新的ZDP5020高頻低壓差分探頭，配合ZUS/ZDS系列示波器產品，可面向CAN、CANFD、RS485/422等差分總線實現良好的測試測量。

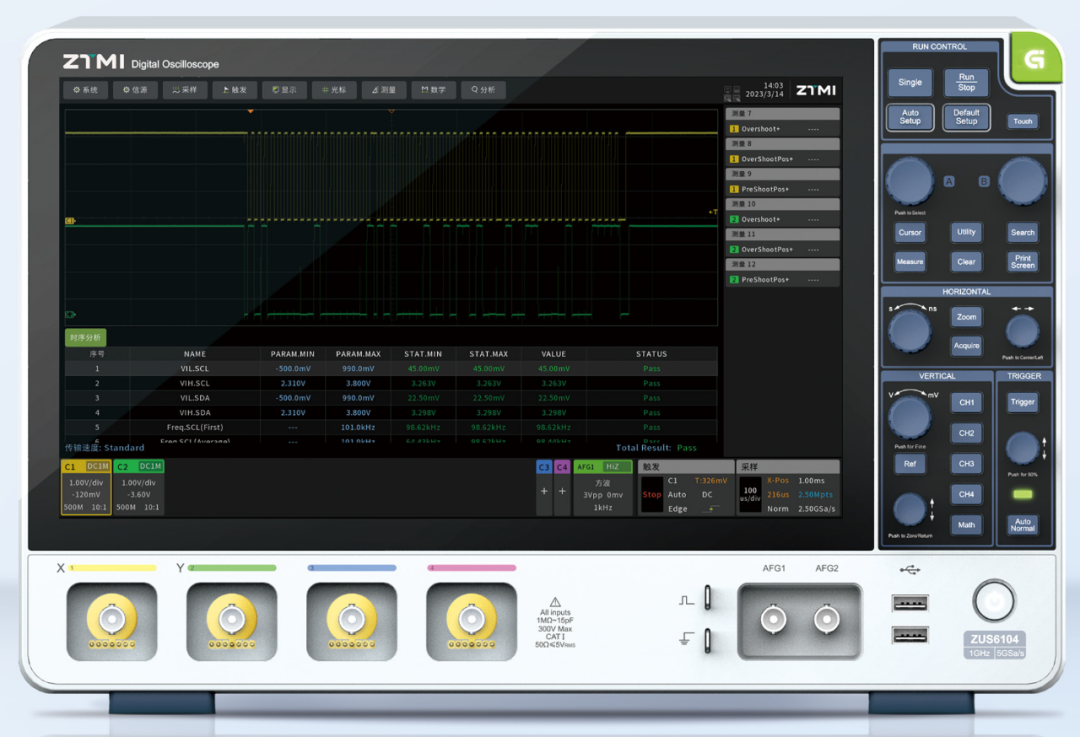

數字示波器技術發展迅速，以致遠儀器推出的ZUS6000示波器為例，其測量帶寬可以達到1GHz，采樣率高達5GSa/s，并且標配了CAN、CANFD、UART、USB等四十多種協議解碼功能。

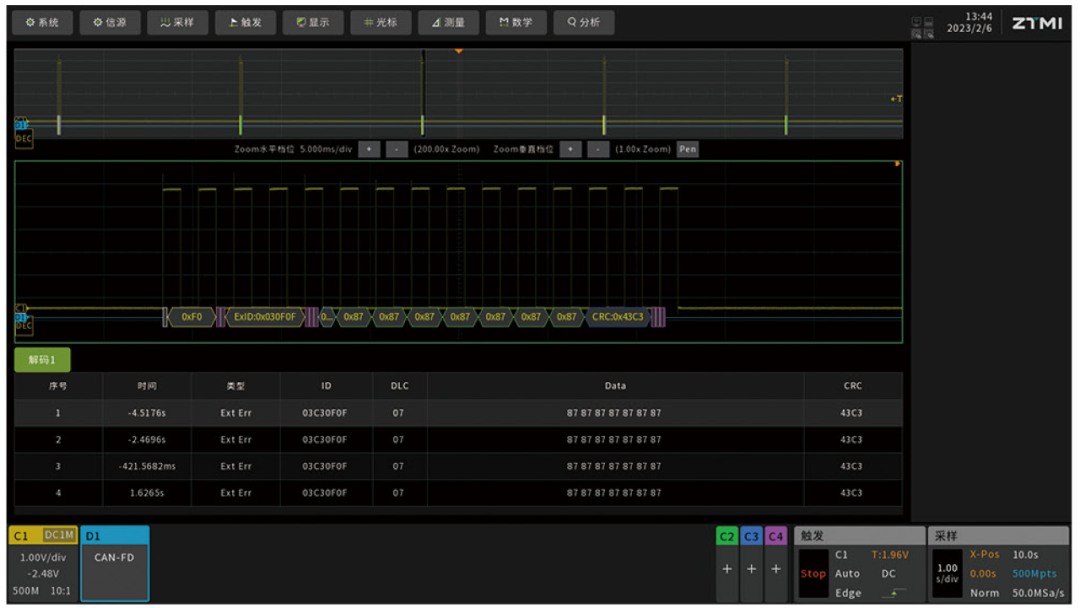

由于數字示波器采樣速率和帶寬極高，故采集通道無法實現信號隔離，數字示波器通道之間共地，且通道地與示波器電源大地相連。因此在測試低壓差分信號如CAN/CANFD總線信號，往往采用浮地或AB偽差分的方法測量。

浮地測量時示波器與大地之間的寄生電容會導致信號發生振鈴現象，偽差分測試共模抑制比很差，會導致測量結果不準確。而常用的高壓差分探頭由于量程太大，無法滿足低壓信號的準確測量，ZDP5020高頻低壓差分探頭可以很好的解決上述問題。

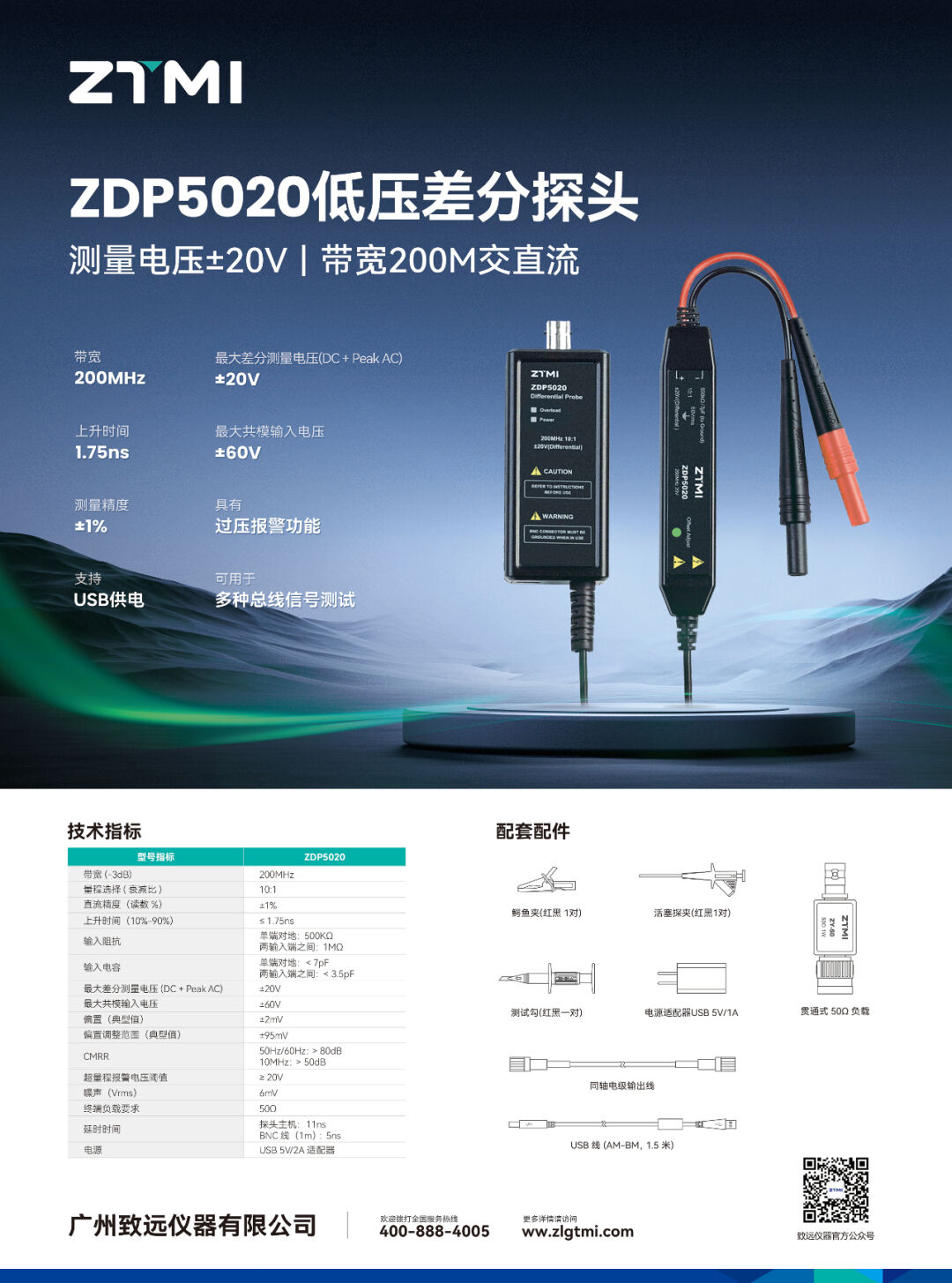

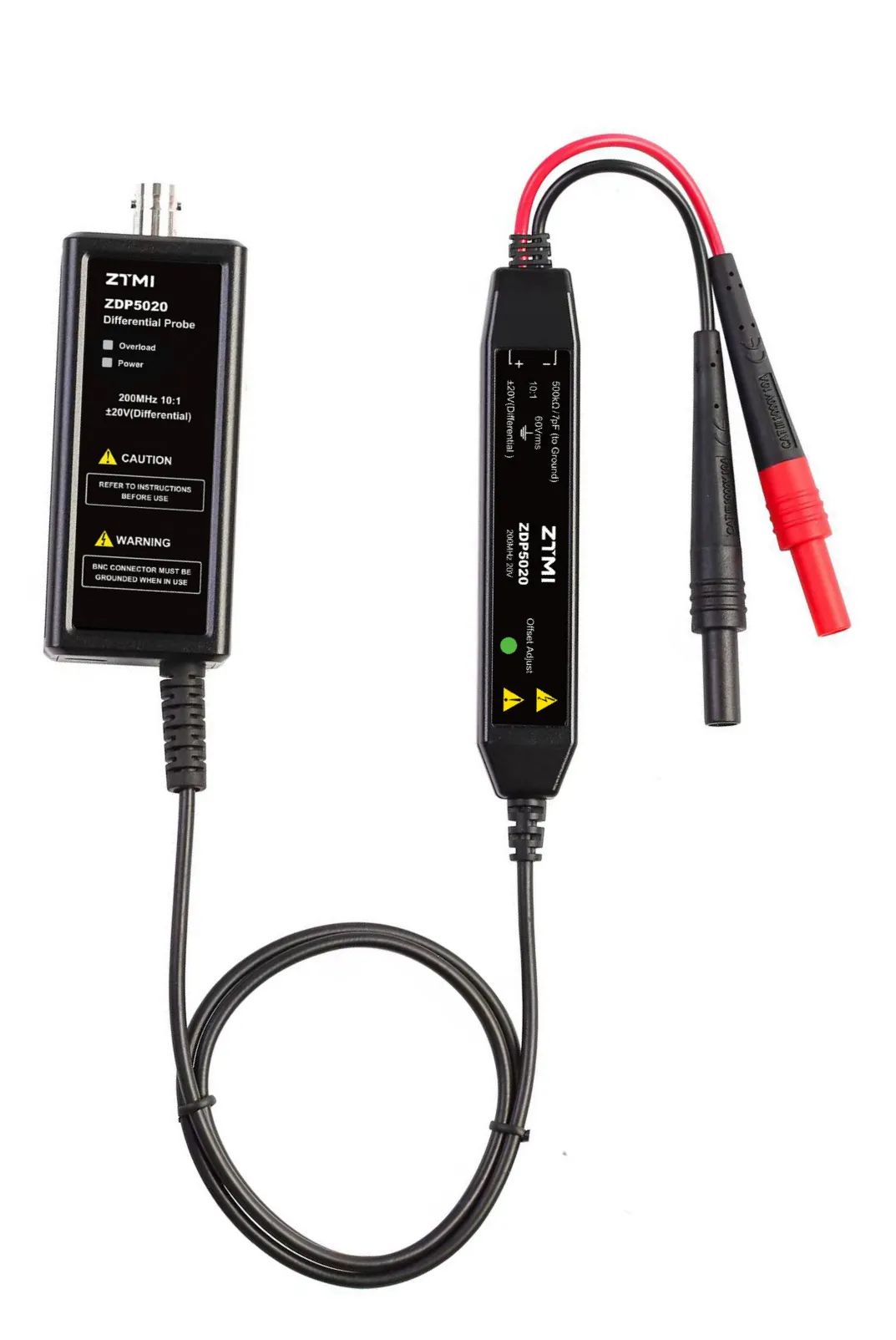

ZDP5020擁有200MHz輸入帶寬，支持最大±20V（DC+Peak AC）差分電壓輸入。探頭具有1MΩ的輸入阻抗，以及3.5pF的低輸入電容，可以最大程度地降低電路負載。探頭有較強的共模抑制能力，CMRR在50Hz/60Hz時:＞80dB，在10MHz時:＞50dB。探頭還具有過壓報警功能，支持USB供電，可通過示波器或PC上的USB端口供電，使用非常方便。

示波器是電子工程師的眼睛，探頭是示波器捕獲信號的重要紐帶，選擇合適的探頭能夠讓我們對信號的分析更加準確和有效，致遠儀器會不斷推陳出新，為用戶帶來更多更好的產品。
