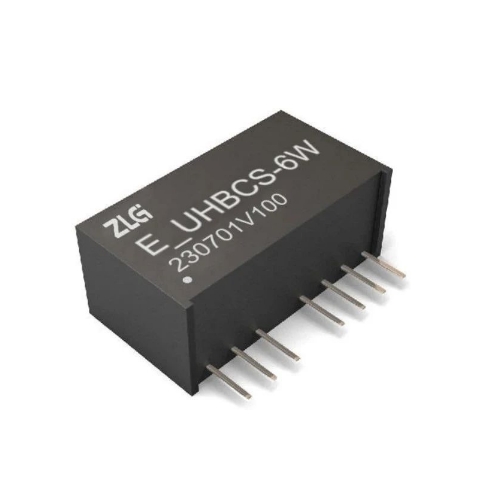

在高集成度的控制系統上，電源模塊體積越做越小，但是小體積難以做到大功率。為滿足需求，致遠電子推出一款小體積、大功率寬壓輸入電源模塊，擁有比1W/3W產品更高的功率，比普通6W/10W產品更小的體積。
E_UHBCS-6W系列產品為單路輸出（5V、12V、24V），擁有9~36V寬電壓輸入范圍。在擁有與1W/3W產品相似的小體積（22.00×9.50×12.00）的情況下，輸出功率高達6W。滿足-40℃~+105℃工作溫度范圍，EMC性能優越，具有輸入欠壓保護，過流保護。并帶有軟啟動功能，能夠有效抑制起機電壓尖峰。
產品應用產品廣泛用于工業控制、軌道交通、儲能、電力電氣、儀表儀器、醫療等領域。
圖1 應用場景
產品特點
- 小體積：22.00×9.50×12.00mm；
- 大功率：輸出功率高達6W；
- 寬輸入電壓范圍：9~36VDC；
- 工作溫度范圍：-40℃~+105℃；
- 隔離耐壓高達1600VDC；
- 輸入欠壓保護、過載保護、輸出短路保護等。
EMC性能
E_UHBCS-6W系列產品EMC性能優越，僅需簡單的外圍電路就能保證優秀的EMC性能。以E2412UHBCS-6W為例，增加外圍電路（參考數據手冊電路參數）。測試輻射結果如圖2、圖3所示。輻射測試余量非常充足，可見E_UHBCS-6W系列產品EMC性能優越，可放心選用。

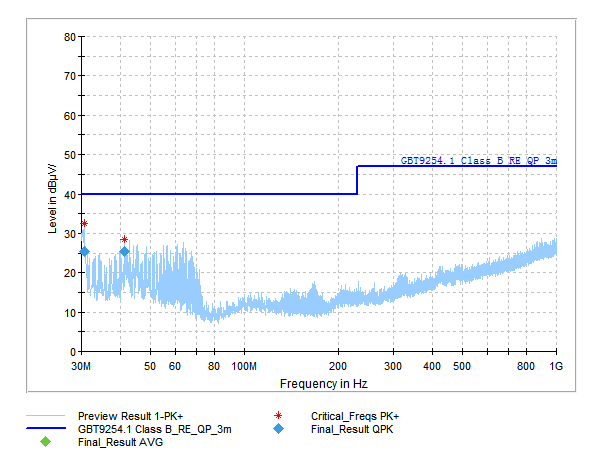

圖2 產品加外圍電路垂直方向

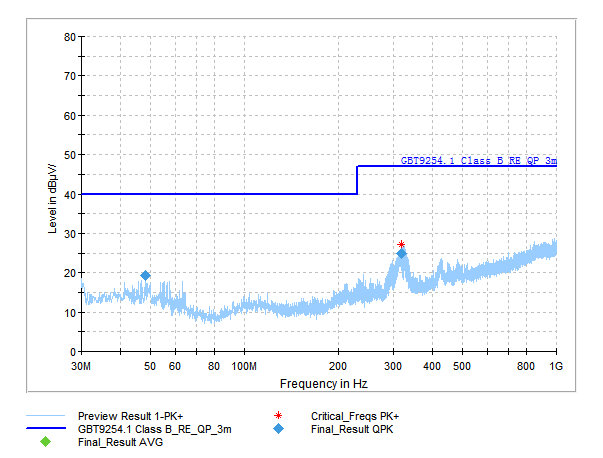

圖3 產品加外圍電路水平方向
E_UHBCS-6W系列產品是一款高性價比的優秀的電源模塊，歡迎大家測試與選用。
