驅動半導體工業發展的動力是什么？是人們對自然學習語言、人工智能、自動駕駛、視頻監控、增強/虛擬現實、5G通信、個人醫療、可再生能源以及智能電網的需求。表面上看，這些需求五花八門，但透過現象看本質后，我們可以驚奇地發現他們存在許多共同點，比如數以億計的計算能力、無線網絡的擴展能力、高效的能源管理能力，以及多維感知的能力。而實現這些系統級能力的基礎是關鍵器件的性能升級，比如處理器的堆核升頻，網絡的異質互聯，以及感知層的提精降耗等等。

后摩爾時代，半導體產業面臨變革

根據Omdia發布的數據顯示，目前半導體產業內增長最快速的三個應用領域分別為汽車處理、數據中心服務器處理和高級移動半導體領域，預計未來5年的增長率分別為16%、12%和7%。受高速、高算力和高帶寬需求的影響，這些應用領域的處理器工藝制程已經邁向新節點，達到了市場上最先進的5-7nm級別，預計到本世紀末將達到1nm的范疇。

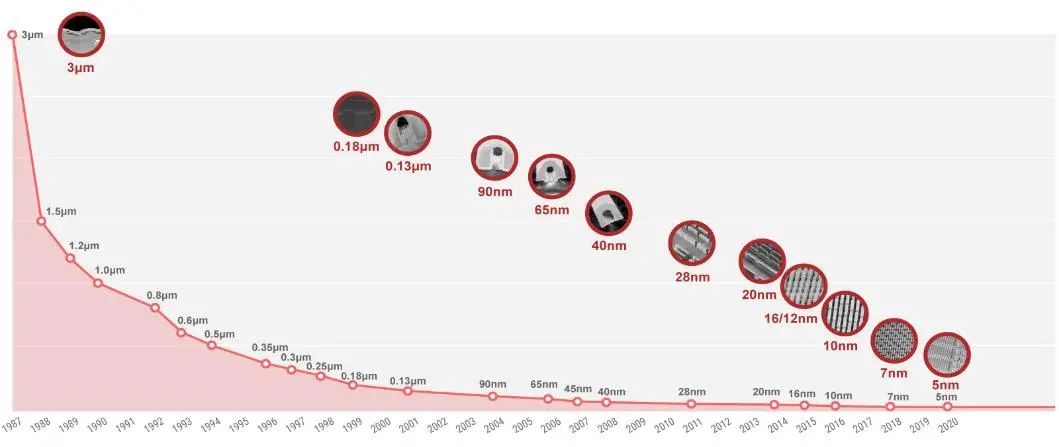

圖 | Fab 數字制程節點快逼近1nm

工藝節點的提高不僅意味著產品面世周期的延長，成本的指數型增長，還面臨隨著單芯片集成度不斷提高、算力越來越密集、晶圓面積不斷增大后，良率和產量開始走下坡的挑戰。有數據表明，當單芯片晶圓面積只有10 mm2時，良率可達70%以上，而當單芯片晶圓面積增長到360 mm2時，良率已經降至15%左右。

所以業界開始尋求降本增產，加速產品上市的方法。而以chiplet構成的系統可以說是一個“超級”異構系統，給傳統的異構SoC增加了新的維度。業內專家稱，采用經過充分測試和驗證的chiplet可以大大縮短產品的上市時間，降低芯片的研發成本。這樣做的好處是可以根據需要利用不同的制程節點來優化目標設計。根據統計數據顯示，單芯片面積同為360 mm2時，采用4顆小芯片的方案良率可從上述的15%提升至37%左右。

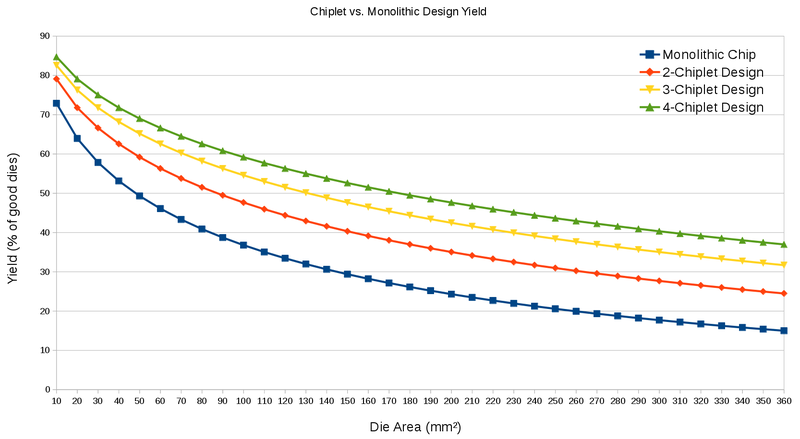

圖 | 與單片芯片相比，晶粒chiplet技術可實現更高的產量

不過有一點是無論如何都避免不了的，那就是先進工藝節點下多樣的低核心電壓，以及功能堆疊下的峰值電流的增加，因此從處理器到應用系統，所需的電源管理系統也變得愈加復雜。總結下來就是，更強大的數據處理能力將拉動更高復雜性、更高性能的電源管理市場的發展。

談到電源管理，我們不得不說一說當前火熱的汽車電子市場。隨著汽車智能網聯、電動化趨勢的不斷發展，汽車電子成本占比將達到整車成本的50%，包括AI芯片、MCU、傳感器、通信模塊、電池管理、DC/DC電壓轉換器、牽引電機逆變器、車載充電器，以及其他系統的電氣化設備等，同時需求總量正呈現指數型攀升趨勢。

此外，隨著汽車電動化和智能化的普及，新能源汽車的持續快速放量，電動汽車中的核心部件——功率半導體的需求量新增巨大。然而Si材料在經歷了70年的開發后，到達了它的材料極限，傳統的IGBT和HVMOS在效率和功率密度上都存在不足。此時，擁有更快切換速度、溫漂損失小、功率密度更高、集成度更高的第三代半導體材料制成的SiC和GaN FET被搬上了汽車電子的舞臺，并將逐漸占領市場。

驅動半導體工業發展的動力，正讓測試面臨挑戰

無論是云服務器、5G通信、人工智能還是汽車電動化智能化的發展，都會對半導體測試帶來挑戰。

圖 | SoC測試示意圖

比如SoC工作在多樣的低核心電壓（<1V）下，但整個系統的峰值電流又很高（10-100A），于是為了滿足這個趨勢的需求，業界開發出了低噪聲、高效率，被稱為負載電裝置的功率調節器。而這些器件在出廠前需要經過更高水平的負載和過流測試，更低且更精確的導通電阻RDS(on)的測量。

再比如電動汽車的BMS，通常單節電池的電壓范圍是3.6V-4.7V，所以其輸出和測量精度就要求在0.1mV左右。同時，在25個單元電池的監控中，其浮地共模電壓要達到120V，以適應在最高單元上運行高達120V的現代BMS設計，所以這是一種高共模電壓下的高精度電壓測量。

值得一提的是，針對這些高電壓、大電流、高精度的測試，泰瑞達的測試缺陷模型是非常完善的。

此外，在這兩個例子中，還同時面臨激增的產能需求，泰瑞達為了降低合作伙伴測試成本的ASP壓力，提高資本投資的效率和回報，增加了并行測試的站點數（從原來的4個站點增加到16/32個站點），大大擴容了吞吐量。
