研究背景

在LED技術研究中，散熱管理是提高效率與壽命的核心。LED低效率時產生大量熱，若不及時散熱，會升高溫度，損害發光效率和壽命。因此，選用高熱導性能材料作為散熱片至關重要。

（圖片僅供參考）

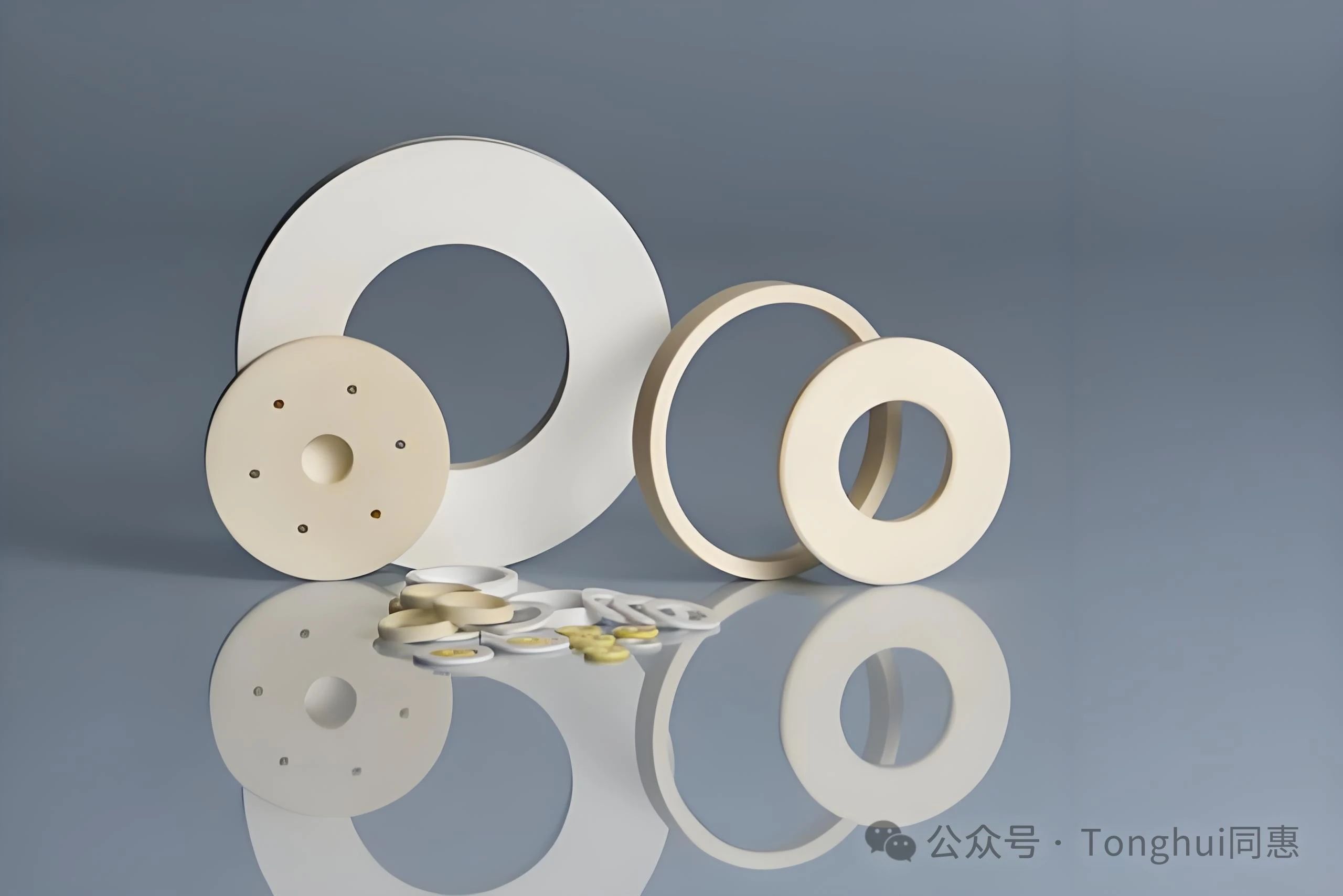

氮化鋁作為一種具備高導熱性、優異的電絕緣性和穩定的LED材料，可以作為LED散熱片使用，迅速傳導和散發熱量，從而保持LED的光效和延長其使用壽命。

（圖片僅供參考）

01 客戶情況

一家專業從事高熱導率氮化鋁陶瓷基板的材料供應商，現需要對氮化鋁圓片，評估其性能表現。

02 測試要求

測試頻率：100kHz

在氮化鋁圓片測試中，我們統一選擇直徑40mm、厚度1mm的樣品，并分別挑選了鍍電極和未鍍電極的樣品進行測試。

03 解決方案

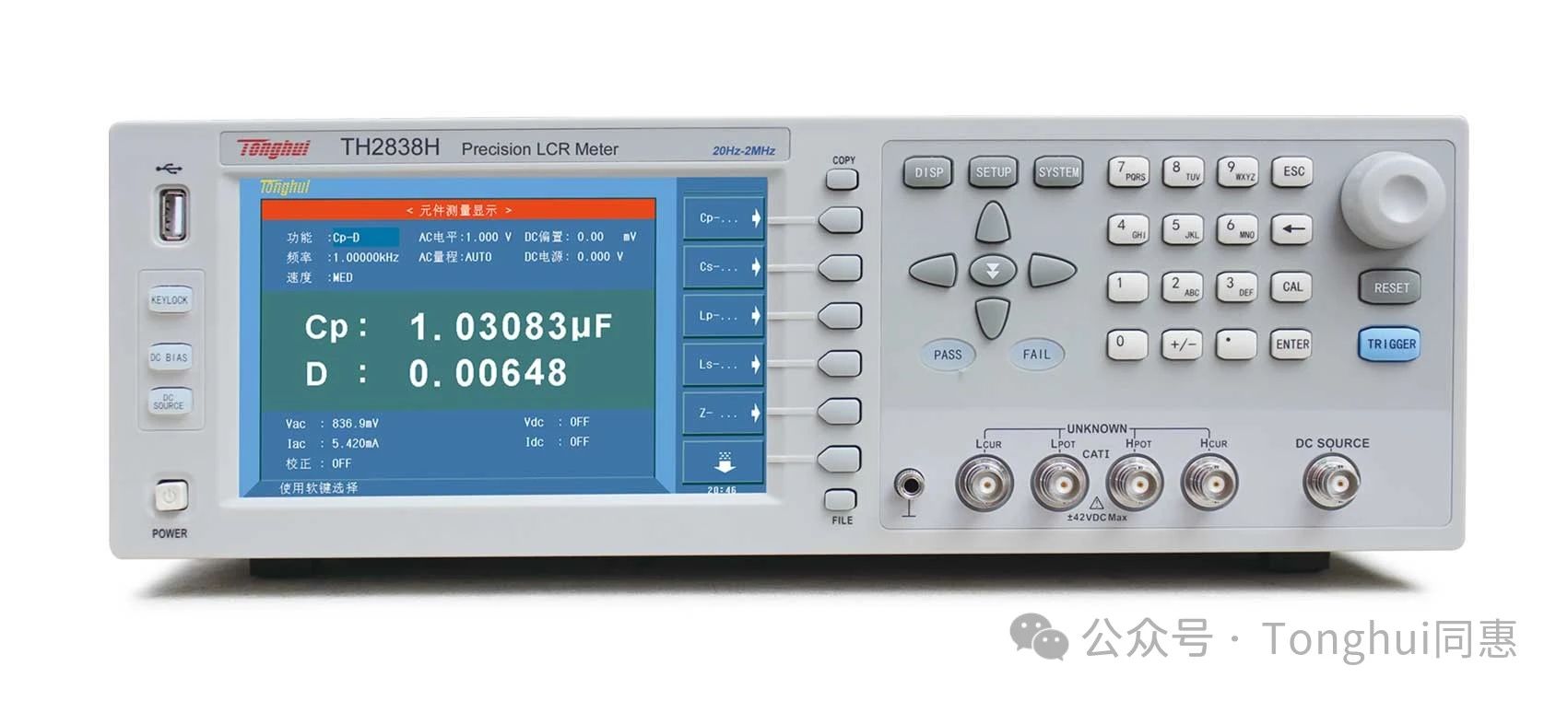

根據上述需求，同惠電子給出了解決方案：TH2838H系列阻抗分析儀。

TH2838H系列阻抗分析儀，采用先進的自動平衡電橋技術，具備0.05%基本精度、5.6ms超快測試速度、20Hz-2MHz頻率范圍及1GΩ阻抗測試能力，是元件、材料測量及電路、材料研發的得力工具。

04 測試過程

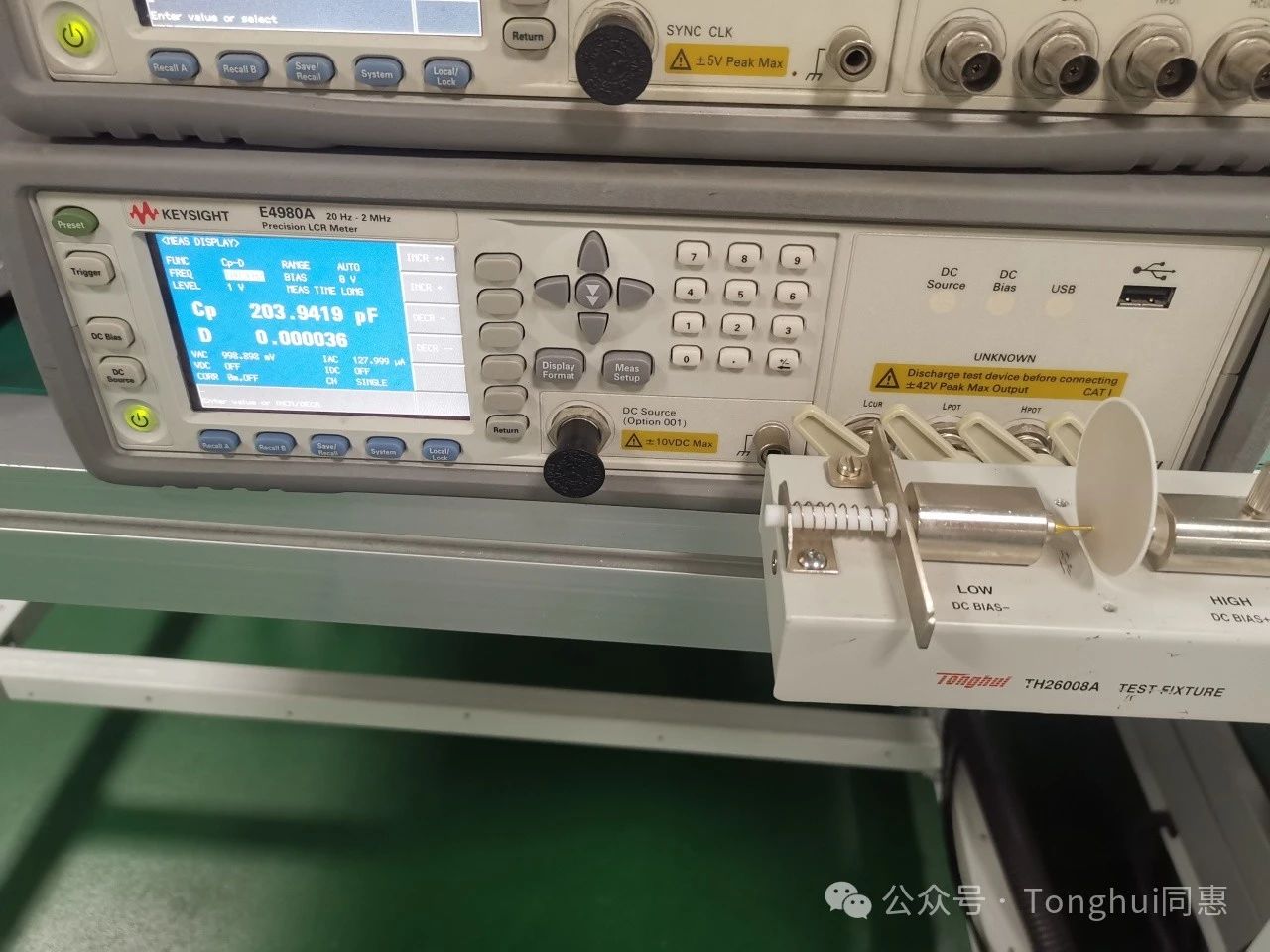

為了保證測試準確性和可靠性，我們選用TH2838H系列阻抗分析儀和國際知名品牌在100kHz頻率下選擇Cp-D模式進行對比測試。

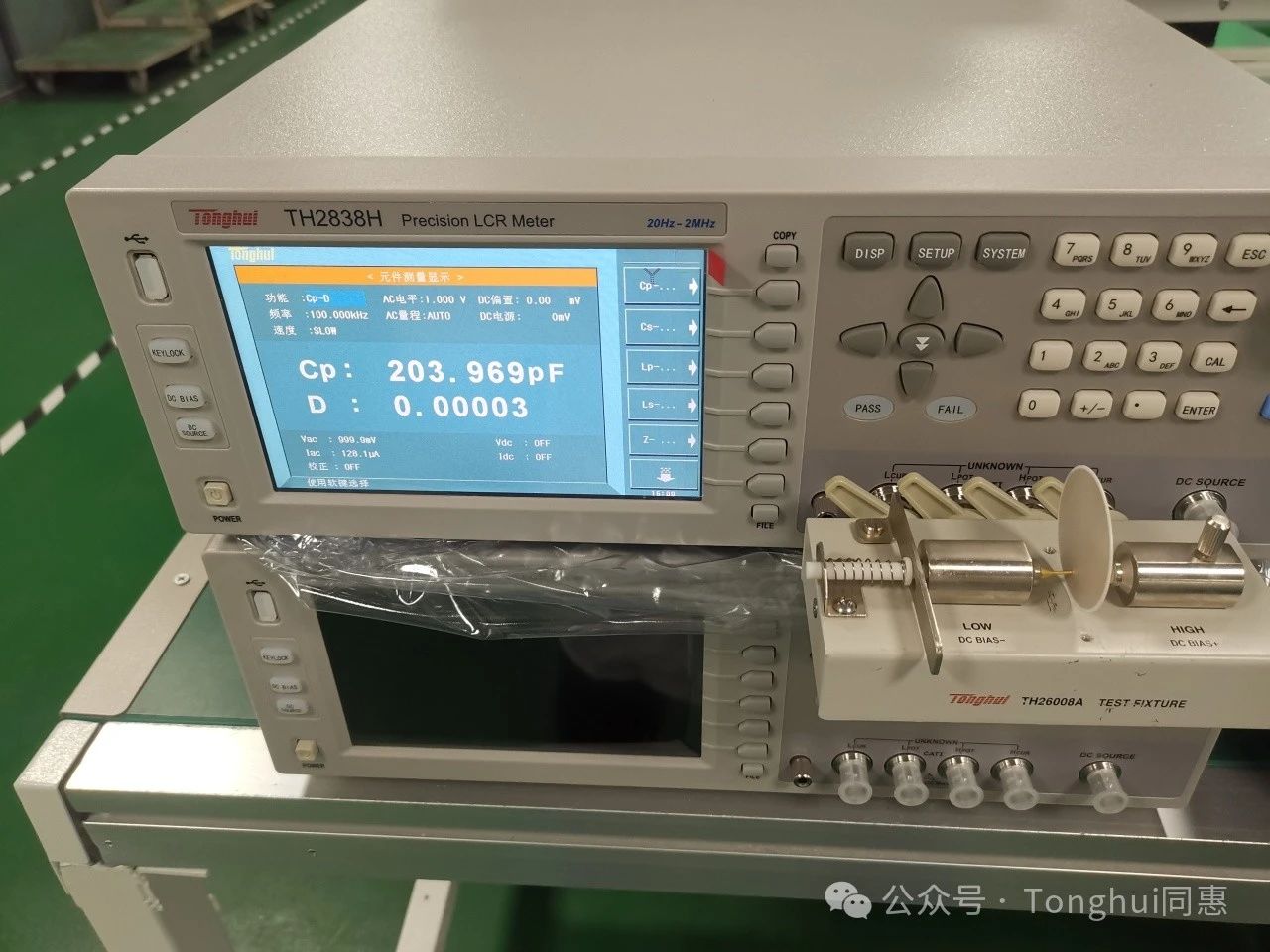

①在測試過程中，對于鍍電極組，我們采用了TH2838H+TH26008A頂針治具進行測試，以獲取其在特定條件下的性能參數。

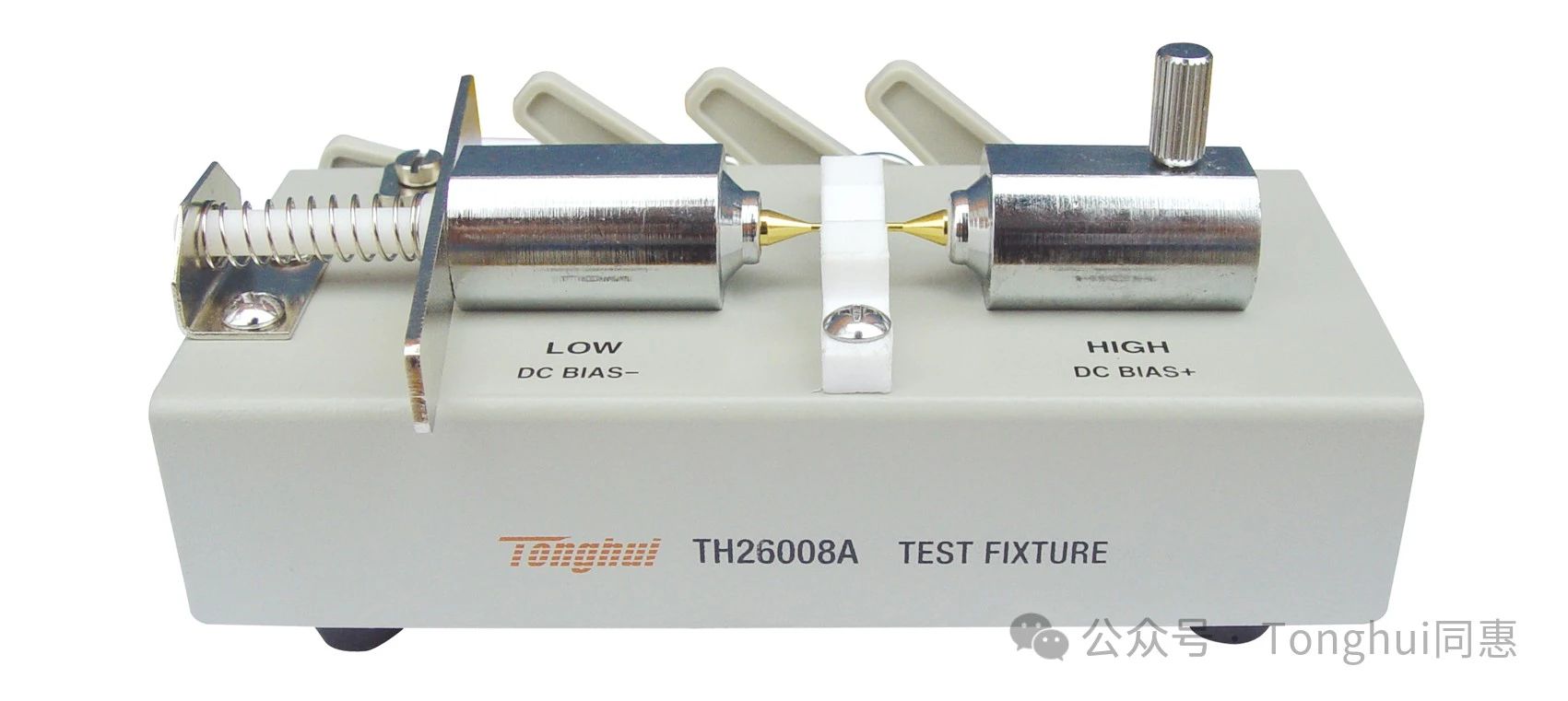

TH26008A頂針治具頻率范圍：DC-120MHz，最大偏置電流：±42V，適用于SMD器件，高頻小電容、小電感（如下圖）。

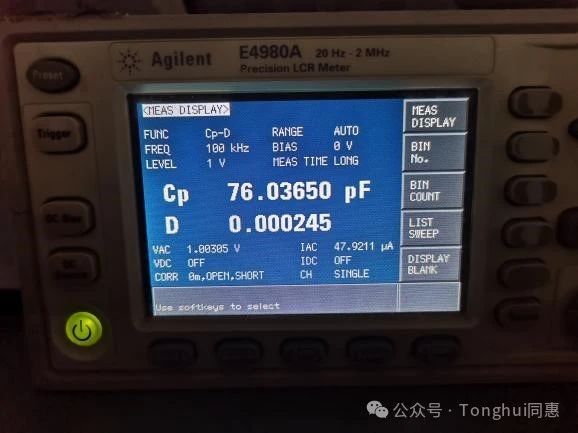

①對于未鍍電極組，則選用了TH2838H+TH26077介電常數專用治具進行測試，以確保測試條件的一致性。

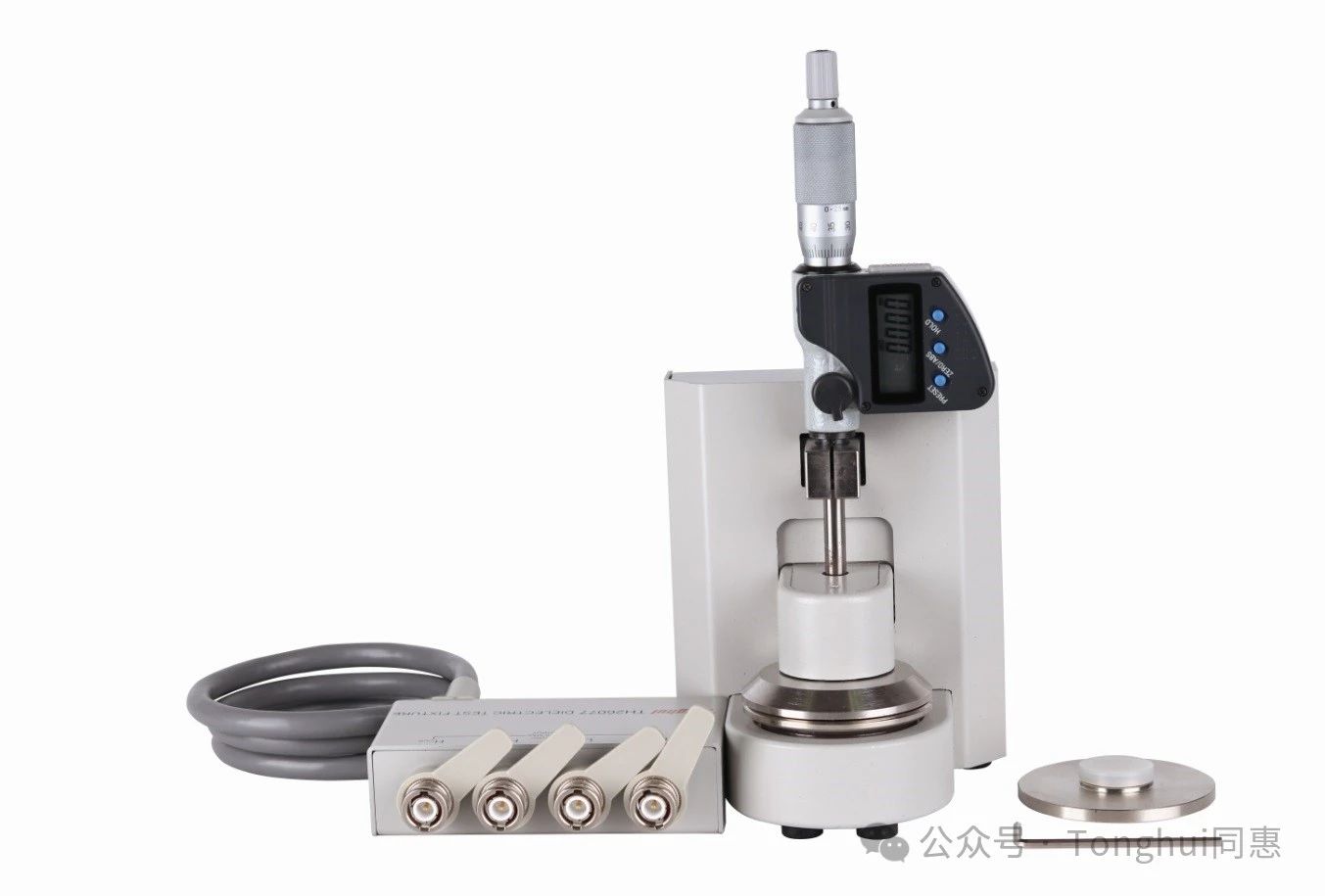

TH26077介電常數專用治具頻率范圍：DC-120MHz、DUT尺寸：10mm-56mm、DUT厚度：≤10mm，可適用于：TH2851、TH2848、 TH2839、TH2838、TH2836等系列（如下圖）。

經過嚴謹?shù)臏y(cè)試，兩組電極在100kHz頻率下的測試結果基本一致，這驗證了TH2838H儀器在該測試條件下的準確性和可靠性，同時也證明了所選用的治具和測試方法是有效的。

05 經驗與總結
