研究背景：

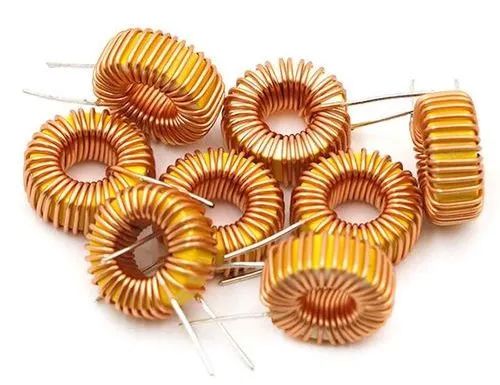

電感器是一種將電能通過磁通量形式儲能的被動元件，是電磁感應組件，也稱為線圈、扼流圈等，一般由磁芯和繞線組成。

（圖片來源于網絡）

磁芯性能主要影響飽和最大電流、磁芯損耗、儲能能力，繞線性能主要影響趨膚效應、鄰近效應。

電感作為三大被動元件之一，最大特點是通直流、阻交流，主要起到穩定電流、篩選信號、過濾噪聲及抑制電磁波干擾等作用。

電感器被廣泛應用于消費電子、計算機、通信、工業電源等領域，市場規模巨大。根據ECIA數據，2020年全球電感器市場規模約49億美元。

提示：根據Yole的分析，新能源電感器市場將從2021年的28.1億美元增長到2027年的44.5億美元，復合年增長率為8.0%。新能源電感器市場規模將與新能源電容器市場規模相當，新能源電感器在新能源被動元件市場份額（38%）遠高于其他傳統應用領域。

新能源汽車電感器市場將從2021年的5.8億美元增長到2027年的16.2億美元，復合年增長率為18.6%，是增速最高的細分市場。新能源汽車也將成為電感器最大的細分市場，市場占有率從2021年的21%提升到2027年的36%。

功率電感器的性能優劣直接影響到整個電子系統的穩定性和效率，精確、可靠的測試是保障這些器件的性能和穩定性重要基石。

憑借在偏置電流源領域深厚的技術積淀和廣泛的市場調研，我司推出了大功率直流偏置電流源—TH1779系列直流偏置電流源，這款產品旨在為您在電子測量領域提供強大的支持，助您取得更大的突破與成功。

在特定的的測試頻率下，元件的數值會隨著信號電平的大小發生變化。尤其對于一些對信號電平敏感的元件，如高K值的陶瓷電容器和具有高導磁率的電感器，這種相關性更為顯著。因此，針對這類器件，明確其測量信號電平（電壓或電流）是至關重要的。

元件與信號電平的相關性可以通過圖表直觀地展示，具體關系如下圖所示。

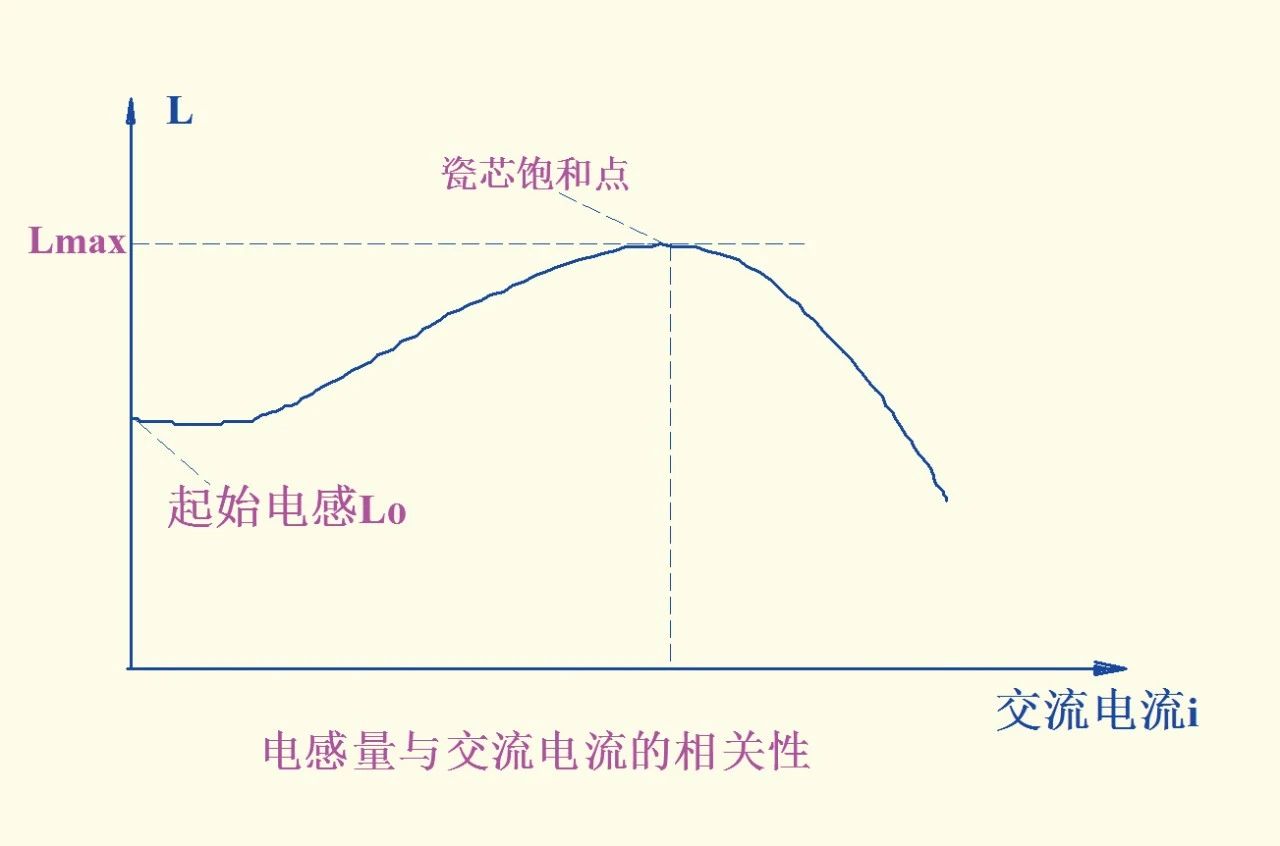

（電感器的交流電流特性）

但是功率電感器大多用在直流電路里，用交流小信號無法完整體現實際直流大電流的工作場景。

功率電感器在通過直流電流的時候，電感量會隨著電流的增加（磁化）而不斷下降，直至飽和，如下圖。

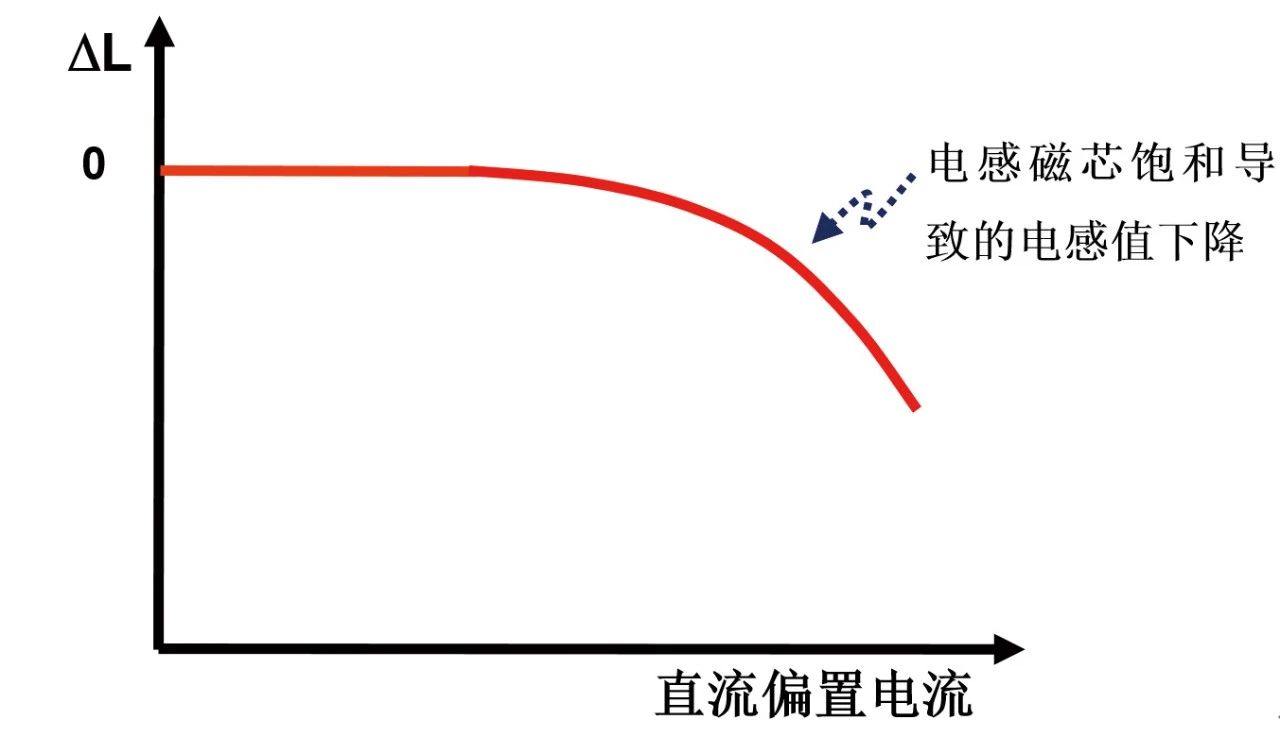

（電感器的直流電流特性）

因此，在測試功率電感器過程中，需要一臺直流電源（磁化電源）用來模擬功率電感器、磁性材料的磁化過程。功率電感器采用不同磁性材料，由于磁導率不同，飽和電流也不同。

TH1779系列的直流偏置電流源可承擔功率電感、磁性材料仿真實際工作狀態的重任。

由于功率電感電流通常較大，疊加直流偏置電流后，電感器兩端的直流電壓電平信號幅度會遠遠大于LCR所輸出的交流電平信號幅度。因此LCR設置的交流電平信號基本已對電感量沒有影響。

為了保證電感量測試的穩定性，通常LCR交流電平設置為1V即可。

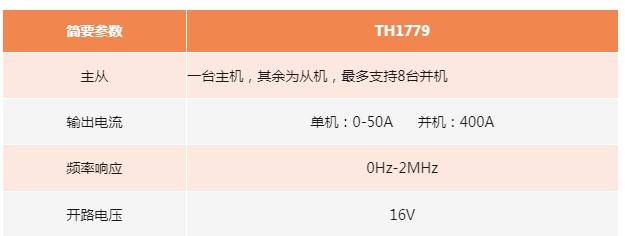

01 穩定恒流，最大輸出電流達400A
