三相電機特性評估用電源

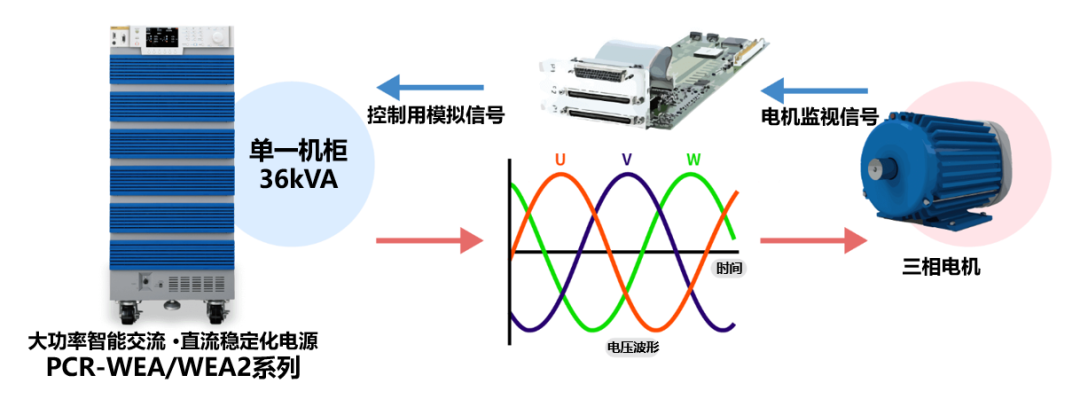

使用菊水的大功率智能交流 · 直流穩定化電源PCR-WEA/WEA2系列可作為代替驅動電機的逆變器來使用。例如，在EV或PHV中所使用的電機主要為三相同步電機。為了可以適當驅動電機，所以需要使用到控制用的控制器。此時使用PCR-WEA/WEA2系列可作為能忠實根據控制器的指令運行的模擬逆變器來使用。

【特點】實現波形失真小的交流波形

這里向大家介紹一下使用菊水的大功率智能交流 · 直流穩定化電源PCR-WEA/WEA2系列的3個優點。

PCR-WEA/WEA2系列擁有Max 5kHz的寬頻帶。即使是2萬轉的高轉速電機的驅動也能有充足對應的頻帶范圍。

可實現低失真低噪聲。可提供可以確認電機原有特性的干凈波形。

通過使用任意波形功能，可再現實車中所搭載的逆變器波形。以擁有非常高的載波頻率為傲的PCR-WEA/WEA2系列即使是噪聲較大的波形也能忠實地再現。

三相發電機特性評估

PCR-WEA/WEA2系列標準配備了電力再生功能。再生可能的功率為電源容量的100%。而且可以連續并且無時間限制地進行接收。因?yàn)檫@個理由，也可以安心地接受制動時所產生的再生電力。

通過使用標準配備的輸出電阻設定功能，可以作為假負載來使用，但是需要將設定電壓設定的低于發電機?？商峁┡c設定電阻值成正比的電流來再生電力。

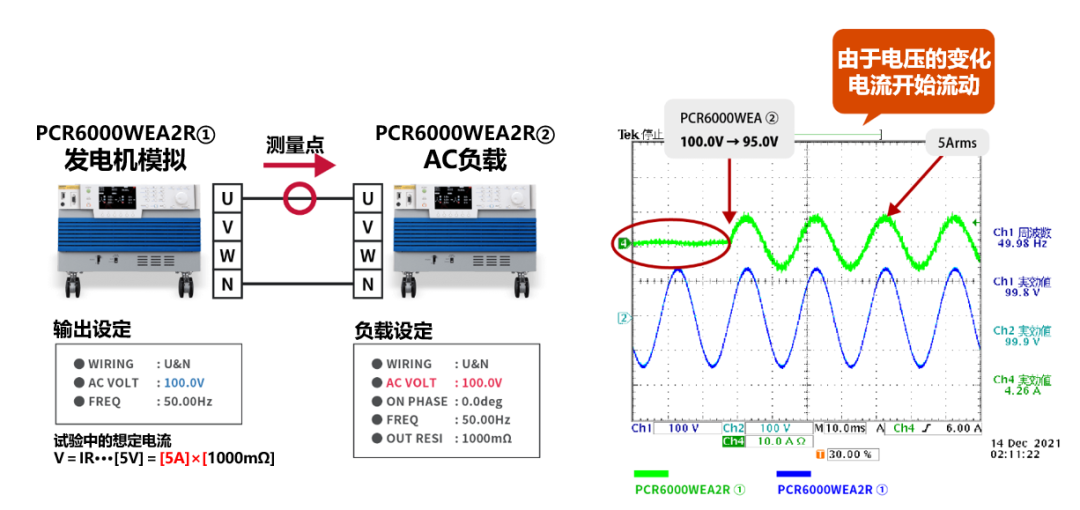

【參考】實際波形介紹

在這里將會為大家介紹一個小技巧。就是在再生運作時使用電源所搭載的輸出電阻功能的方法。重點是要講電源側的電壓設定的比電機測的電壓要低。通過利用這個功能，可以作為連續運行時的電力再生模擬負載來發揮其作用。降低能源消耗，也有助于CO2的排放消減。另外，不僅是交流，還可對應直流電源，所以可以廣泛的進行使用。
