高壓放大器應用場景非常廣泛，非常適用于半導體高壓驅動、TFT產業高壓驅動、各種高壓工程等應用；也很適用當作音頻信號產生器或函數波形產生器的波形放大使用。使用場景廣泛，放大器的輸出接法也多種，對于不同的放大器也有對應的輸出接法及注意事項，本期就為此介紹說明：

高壓放大器有三種輸出接法：差分輸出、單端輸出（可接地）、單端輸出（不可接地）

差分輸出

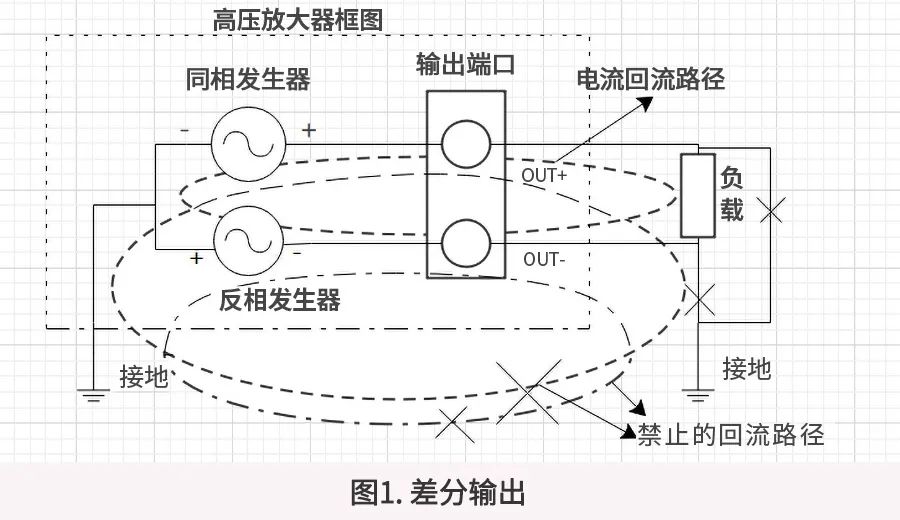

差分輸出接法如圖1所示。以PINTECH品致高壓放大器HA-1600為例，同相發生器負輸出端與反相發生器正輸出端相連接且接地，同相發生器與反相發生器另一輸出端接入負載。電流回流路徑：從同相發生器經過負載到反相發生器，最終返回同相發生器，構成一個完整的閉合回路。若接入反相信號的負載一端接地，電流直接通過接地端流回同相發生器，不經過反相發生器，這將不構成差分輸出，會導致所需差分信號的負載不能正常工作，同時反相發生器短路，會損壞電路；若接入同相信號的負載一端接地，同相發生器會發生短路，導致高壓放大器損壞。

示波器測量高壓放大器輸出值時，使用Cable線將Monitor 端口與示波器BNC接口連接，示波器顯示的振幅 x 200倍就是HA-1600的OUTPUT實況輸出，而單端輸出（可接地）與單端輸出（不可接地）連接示波器時同理。

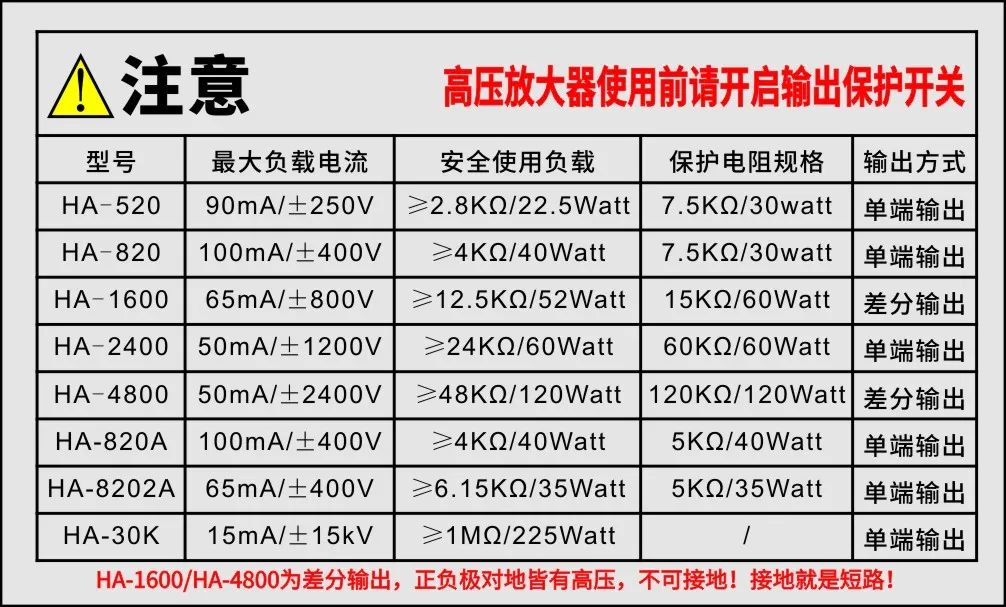

注意：示波器不能直接接入放大器輸出端口，應使用差分探頭，除了保護示波器外還可以更精確測量輸出信號；高壓放大器輸出端口接入負載，需先確保負載輸入阻抗與高壓放大器輸出阻抗相匹配，這可以保護高壓放大器及防止信號損耗失真等。

單端輸出（可接地）

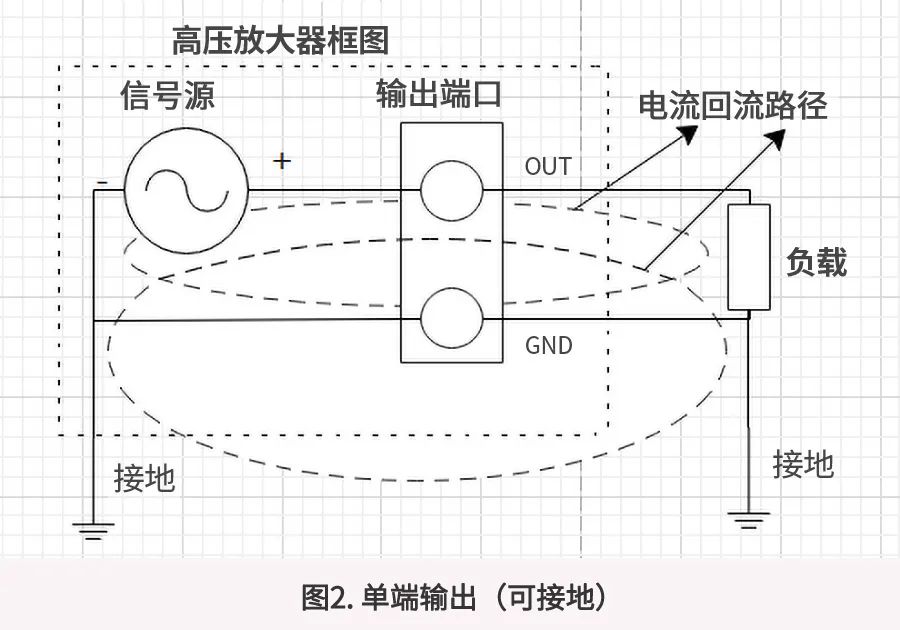

如圖2所示，信號源正輸出端與負載一端連接，且共地，負輸出端接入負載的另一輸入端。電流回流路徑：從信號源經過負載返回信號源構成一個完整的閉合回路。在高壓放大器的單端輸出（可接地）接法中，輸出信號的一個端口與地相連，以地為參考信號，另一個端口輸出信號。

以PINTECH品致高壓放大器HA-820為例，放大器輸出端接入負載，負載可接入地線。使用示波器測量負載時，使用高壓無源探頭衰減變化傳輸信號。

單端輸出（不可接地）

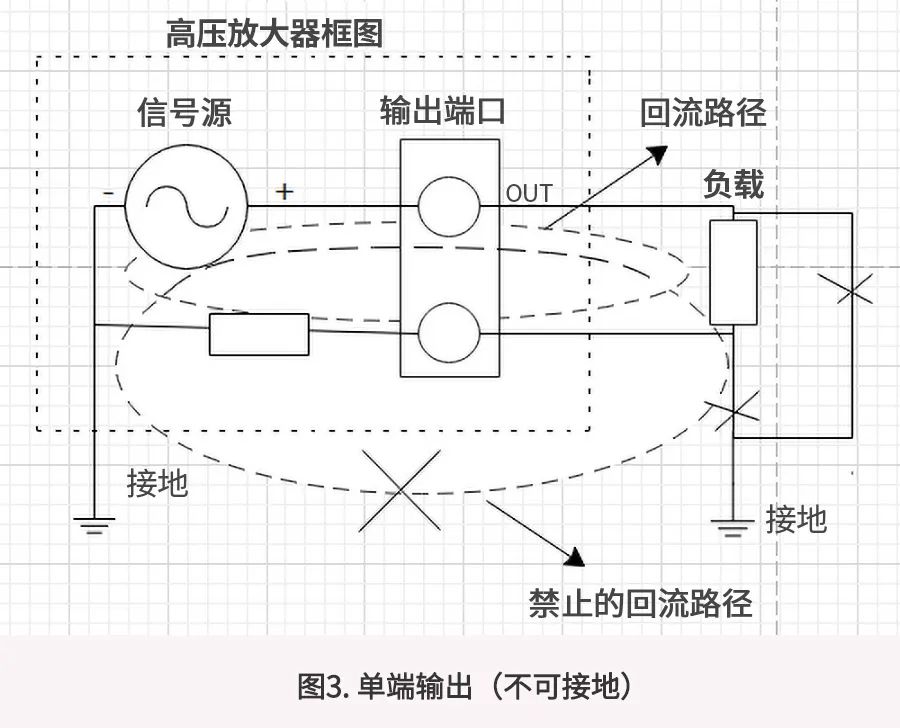

如圖3所示，信號源負輸出端接地，輸出端口經過電阻接地，信號源正輸出端接入負載另一輸入端。電流回流路徑：從信號源經過負載、電阻，再返回信號源，構成一個完整的閉合回路。若負載接地，電流不經過電阻直接流向接地端到達信號源，這將會使高壓放大器損失部分功能，則高壓放大器與負載的連接回路及負載不能接地。使用示波器測量負載設備時，禁止使用直連式或無源探頭。

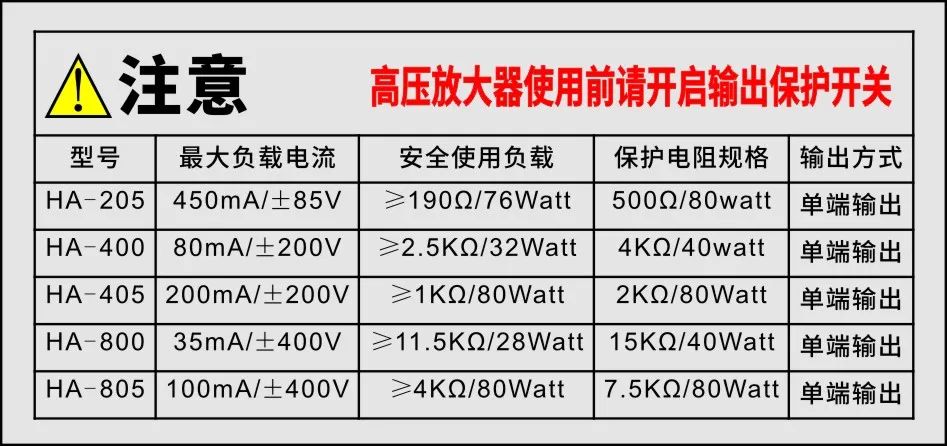

以PINTECH品致高壓放大器HA-205為例，這種輸出方式在高壓放大器電路中起內部檢測作用。注意連接前檢測負載電路的阻抗大小，且確保電路不能接地，阻抗太小會損壞高壓放大器。
