就像使用電腦之前需接通電源一樣，自動化測試系統的電源選擇也是首當其沖的問題，只不是這個問題更復雜。
比如，應考慮地理位置因素，因?yàn)椴煌瑖?guó)家或地區的公共電網所提供的線路功率有所不同。在電源布局和設備選型方面，有一些實踐經驗，例如為系統接入電源時增加約20%的安全緩沖量，以應對用電量大的時段和測試系統未來的擴展需求。
《自動化測試系統的電源規劃》指出，還需要考慮其他因素，如電磁干擾或線路濾波器、功率預算、配電單元、電源狀態監測等。
為系統接入電源
為ATE系統接入電源的最佳做法是使用電源輸入面板或電源進線面板。這樣可以將內部電源接線與主電壓的施加點隔離開來。使用電源輸入面板，可以為測試系統配備合適的電源連接器，即額定電壓和電流能夠滿足系統供電需求的電源連接器。
NI電源輸入面板支持多種連接器類型和額定功率，可滿足各種電源要求和地理位置要求。圖1給出了電源面板連接器的示例。優質的電源面板還應內置電路保護(包括斷路器和保險絲)，以保護系統免受電源浪涌或選用電源不當所帶來的損害。更高級的電源面板還會內置電磁干擾(EMI)濾波器、浪涌抑制器以及用于將信號傳遞到系統的其他連接功能。

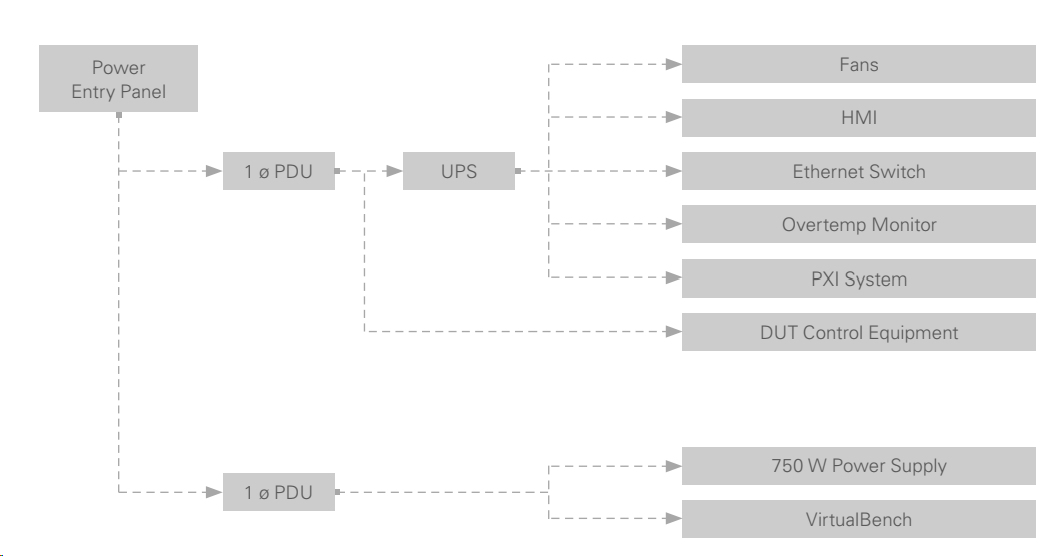

圖1.電源布局包括測試系統中的所有設備，并呈現從電源到測試系統再到最終用電設備的功率流。

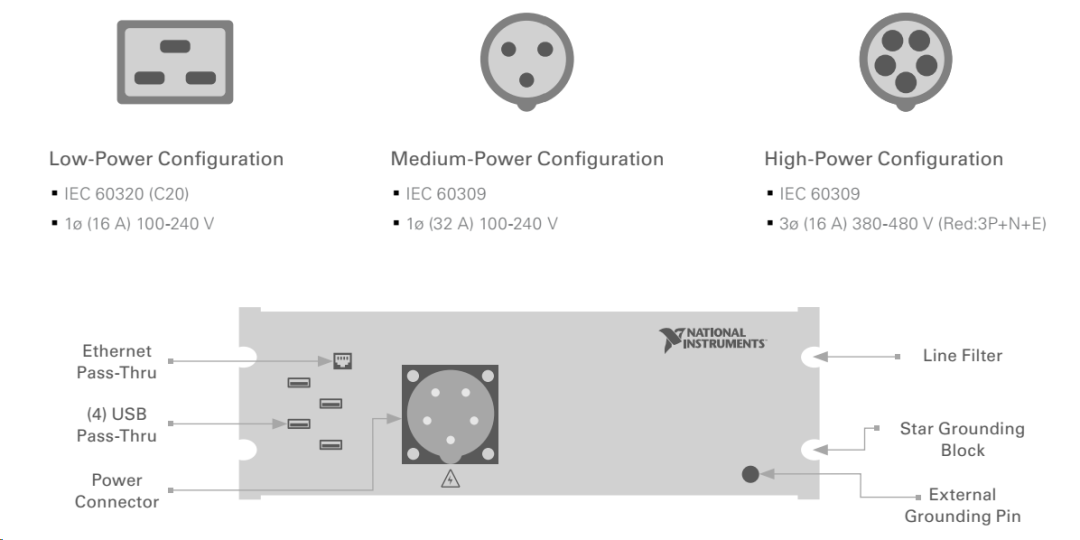

圖2.電源輸入面板提供將電源接入系統所需的連接功能。電源輸入面板可以采用多種標準電源連接器類型中的一種，并且優質的電源面板還具備濾波或急停開關繼電器等附加功能。
地理位置因素——不同國家的公共電網所提供的線路功率不同
為測試系統選擇電源面板時，測試儀或測試設備的地理位置是需要重點關注的一個細節。此外，在規劃新的測試系統時，還應考慮電源標準和電網基礎設施、安全要求以及部署難易程度，這些因素都會受到地理位置的影響。
電網標準
不同國家或地區的公共電網所提供的線路功率有所不同。世界各個國家或地區均針對其電網中的RMS電壓、交流電頻率、連接器和電流范圍制定了相關標準。
公共電網具有以下幾種電源配置：
單相電源由一根用于傳導交流電的火線和一根零線組成。這種線路的電壓一般從100 V到240 V不等。例如，日本的線路電壓為100 V，而輸送電壓在220 V和240 V 之間。美國和加拿大公共電網的輸送電壓為110 V到120 V。
兩相電源也稱為分相電源，由兩根火線和一根零線組成，兩根火線以給定正負偏移電壓供電。在美國，兩相電源通常為120 V，兩根火線之間的相位差為180度。由于兩根火線分別傳輸120 V和-120 V的電壓，可以分別將兩根火線與零線搭配使用，形成兩個120 V的單相電源，也可以使用兩根火線，形成一個240 V的單相電源。
三相電源由三根火線和一根零線組成，三根火線相互之間的相位差為120度。美國大多數建筑使用208 Y/120 V 電源，通過三根火線傳導120V電壓，電源電路輸出恒定，為208 V。許多工業建筑使用480 Y/277 V，可提供大型機械所需的480 V電壓。

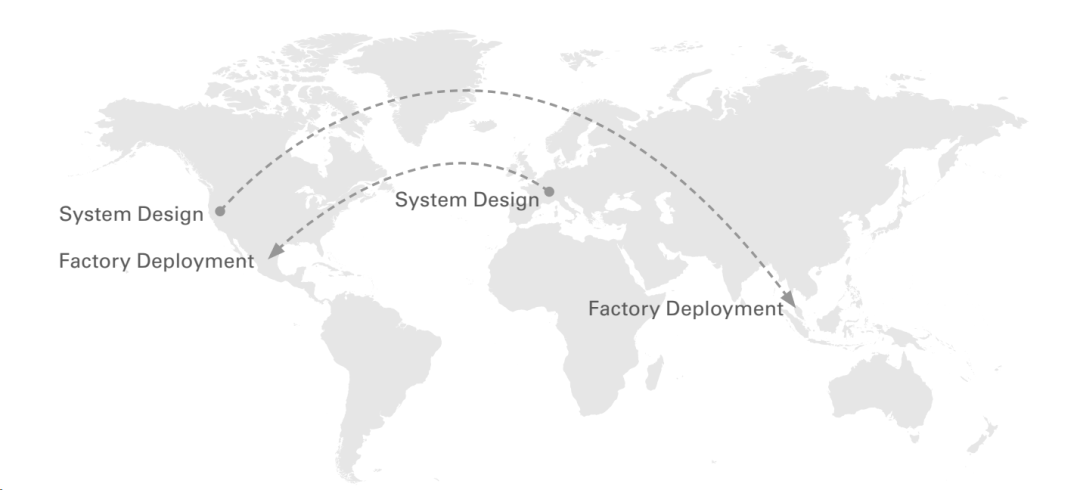

圖3.如要將測試系統部署在多個國家或地區，就需要靈活地進行系統設計。在開發這類測試系統時，務必要事先考慮相關國家或地區的電源標準和認證。
全球部署
測試系統的設計和部署地點往往不同，甚至涉及多個地理位置。將單個系統部署在多個地理位置會為系統引入一系列新的要求。將系統部署到馬來西亞與將系統部署到研發地的工廠甚至是研發機構所在大樓是截然不同的。
