②動態范圍指接收信號能被檢測且不失真的功率范圍，該范圍反映接收機接收強/弱信號的能力范圍；
③鄰道選擇性體現接收機對鄰道干擾的抑制能力，良好的鄰道選擇性將擴展基站的鄰頻組網能力；
④信道內選擇性體現接收帶內不同幅度信號的能力，其性能優劣將影響基站抑制蜂窩網絡遠近效應的能力；
⑤阻塞體現接收機抗帶內帶外連續波干擾的性能，主要考察接收機低噪放和濾波器的性能；
⑥接收機雜散是衡量接收機正常工作時對其他頻段的影響，是共存共址應用場景的要求；
⑦接收機互調重點關注的是多個載波信號同時輸入到接收機后，由于非線性產生的互調產物對接收機的影響。

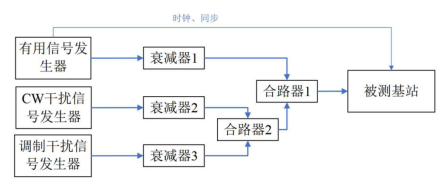

接收傳導測試連接示意圖如下圖所示，該配置可以進行除接收機雜散外的所有接收機項目的測試，其中參考靈敏度電平、信道內選擇性只需要一個信號發生器即可完成測試，接收機互調需要用到三個信號發生器，其余測試項目用到兩個信號發生器。
3.2參考靈敏度與動態范圍

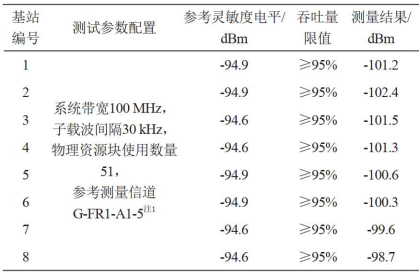

接收機的參考靈敏度是指接收機在滿足規范要求誤碼率的條件下，接收機輸入的最小信號電平。該指標反映了接收機接收微弱信號的能力。接收機參考靈敏度測試是其它接收機測試項目的基礎和參考指標。
數字通信系統接收信號質量評估的方法包括BER(BitErrorRate，誤比特率)，BLER(BlockErrorRate，誤塊率)，F(xiàn)ER(frameEraseRate，幀刪除率)，PER(PacketErrorRate，誤包率)，或PER時的最小輸入信號。
測試BLER、FER和PER一般通過CRC來判斷接收的幀和包是否出現誤碼，因此接收端不需要知道發射端真實的發射數據。而BER是將接收的數據和發射的數據逐一比較，需要準確知道發射端的數據，一般采用固定的偽隨機數據。因此需要使用信號源和基站解調軟件來測試靈敏度。
基站的動態范圍與靈敏度測試類似，是指接收機在加入一定高斯白噪聲(AWGN)作為干擾信號的條件下，滿足規范要求最小誤碼率時接收機輸入的最小信號電平。因此，矢量信號源發出的信號應具有AWGN模擬功能。

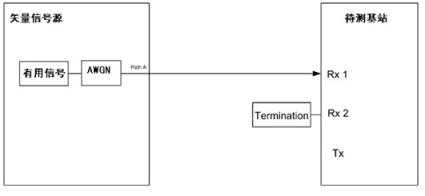

圖3.2參考靈敏度和動態范圍測試平臺
3.3鄰道選擇性與共信道選擇性
選擇性是指有用信號在干擾信號出現情況下，接收機滿足規定誤碼率時輸入的最小信號電平。在5G基站測試中，又分為鄰道選擇性與共信道選擇性。二者不同點在于干擾信號出現的位置。如下圖左所示，進行鄰道選擇性測試時，干擾信號出現在有用信號帶寬外的鄰道。
下圖右所示的共信道選擇性測試，干擾信號以ResourceBlock(RB)的形式出現在有用信號帶寬內，并與有用信號在頻率上緊密連接。

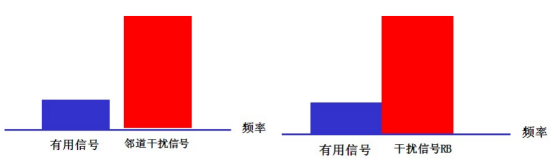

圖3.3鄰道選擇性測試信號(左)、共信道選擇性測試信號(右)
測試步驟如下：
①按圖5所示連接測試鏈路，配置有用信號發生器在指定頻點、帶寬、速率和指定功率電平上發射射頻信號；
②配置基站在指定頻點、帶寬、速率等參數下進行接收統計，確保鏈路暢通，誤塊率(BLER)符合要求；
③打開調制干擾信號發生器，按測試要求配置信號頻率、帶寬、功率電平等參數；
④再次對基站接收機的BLER進行統計，記錄測試結果并進行判斷。
為保證測試結果的準確，整個測試環境應在屏蔽室環境內進行，以杜絕外界干擾的影響。
3.4阻塞測試
