發射機過渡時間是指發射機實現從關到開或者從開到關的轉換所需要的時間。由于TDD系統以時隙作為收發轉換的基本時間單位，理想情況下發射機過渡時間為0，此時TDD信號上下行之間不存在相互干擾。但在實際設備實現上無法達到此理想情況，所以應盡量保證不會因發射機開關轉換時間過長而造成相鄰時隙間相互串?dāng)_，從而導致降低系統性能。

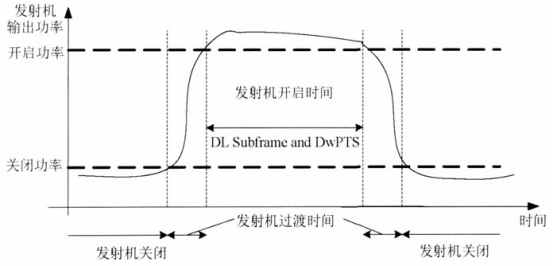

圖2.2.2發射關斷功率和發射機過渡時間示意圖
如果待測基站之后接的射頻衰減器的衰減量太大會增加發射機關閉時的基底噪聲，湮沒發射機自身的噪底。如果射頻衰減器的衰減量太小，基站的大功率信號又會損壞頻譜儀。
因此，該測試項目需要限幅器，作用是在發射機開啟時把射頻功率限制在一個恒定的較小功率，同時保持發射機關閉時基底噪聲不變。環形器可選配，主要作用是避免限幅器反射的反向大功率損壞基站。
圖2.2.3發射關斷功率和發射機過渡時間測試平臺

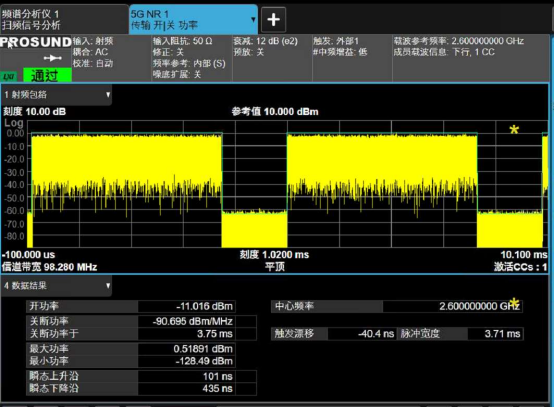

測量結果如下圖，不僅可以顯示發射機關斷時的功率與門限值，還可以顯示過渡時間。
圖2.2.4發射關斷功率和發射機過渡時間測試結果
2.3輸出功率動態范圍測試
2.3.1RE功率控制動態范圍
RE功率控制動態范圍是RE功率與平均RE功率之差。但協議沒有為這個測試用例定義特定的測試目標。而采用誤差矢量幅度(EVM)測試覆蓋此測試。所以通常此測試不做。
2.3.2總功率動態范圍
一個基站的總功率動態范圍是最大值和最小值的差值OFDM符號在指定參考條件下的發射功率。動態范圍的上限為在所有RB上傳輸時，BS在最大輸出功率下的OFDM符號功率。下限為單個RB傳動的平均功率。
測試步驟如下：
①第一次測試選擇test model 3.1/3.1a(支持256QAM)
②第二次測試選擇test model 2/2a(支持256QAM)

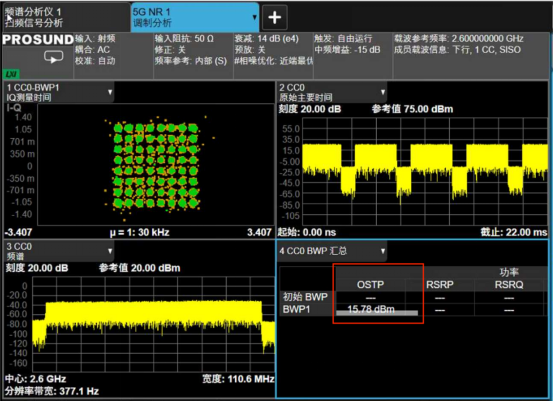

③總功率動態范圍=OSTP(第一次測)－OSTP(第二次測)
2.4無用發射測試
2.4.1鄰信道泄漏比

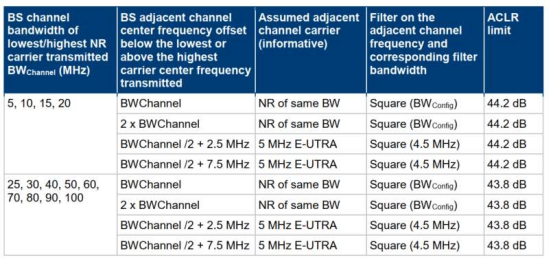

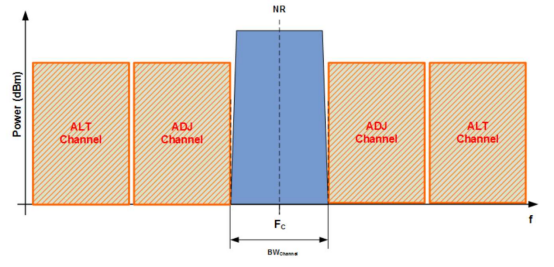

鄰信道泄漏/抑制比(ACLR或ACPR)是用于衡量發射機線性度的重要參數。以5G 100MHz信號為例，ACLR的定義是：信道功率與偏移中心頻率100MHz(相鄰信道)和200MHz(相隔信道)的功率的比值。
由于5G信號產生的峰值因子(crest factor)很大(>8.5dB)，為了避免信號峰值進入功率放大器的非線性區而產生鄰信道泄漏，只能提高放大器的回退空間和進行數字預失真(digital pre-distortion，DPD)。

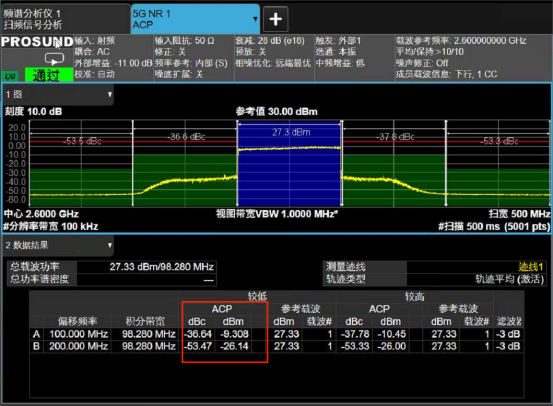

下圖是使用頻譜儀測試的5G信號的ACLR，此時未開啟DPD，可以看到鄰道為-41dBc，隔道為-54dBc，無法滿足測試協議要求。
開啟DPD，可以看到鄰道為-47dBc，隔道為-49dBc，滿足測試協議要求。
