圖2.1發射機測試平臺

發射機測試的基本流程如下：

①按照搭建測試鏈路，將基站天線連接器通過射頻線纜經合適的衰減器連接至信號分析儀；

②配置基站按照最低工作頻率、最大工作帶寬、測試模式(test model)發射信號；

③在信號分析儀上，使用信道功率(channel power)測量模式讀取基站發射功率的數值和鄰道抑制比的數值，使用SEM模式完成頻譜發射模板的測試，使用調制分析模式完成EVM和頻率誤差測試，等等。

④更改基站的測試模式，完成該模式對應項目的測試。

⑤更改基站工作的頻率、帶寬，重復進行步驟③、④，直到完成所有頻率、帶寬、測試模式的測試項目。

2.1.2 Test Model信號

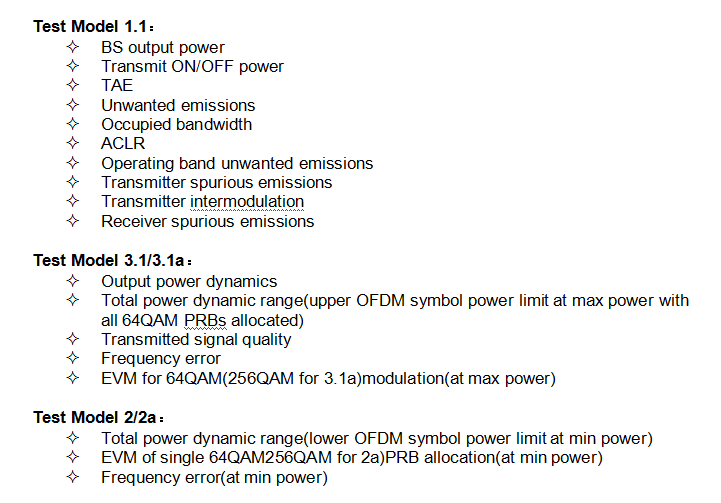

3GPP 38.141中定義了不同測試項目所需的不同測試模版信號(Test Model)，并以數字編號，下面列舉了常用的三種Test Model信號用于哪些測試項目：

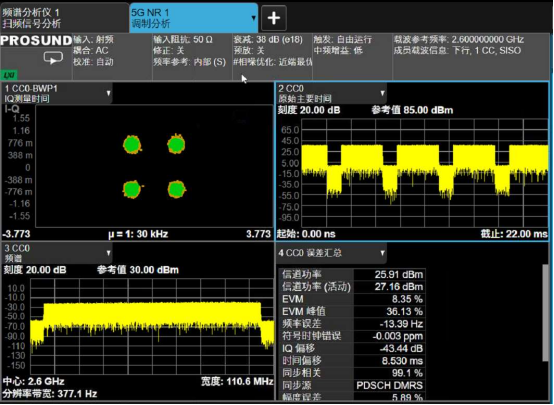

2.1.6 5G信號通用解調設置

手動操作步驟：

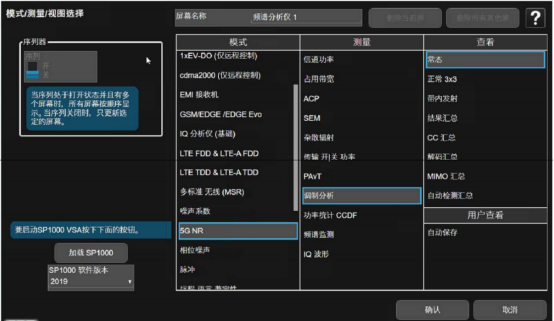

①選擇并啟動5GNR解調測試軟件

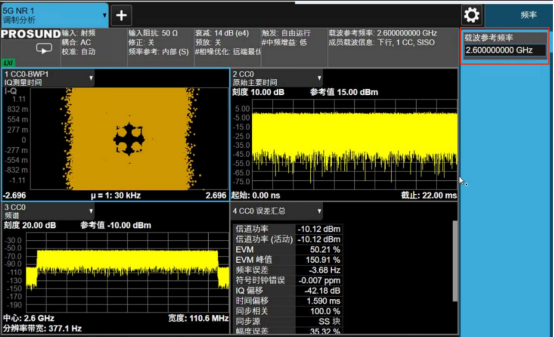

②設置中心頻率

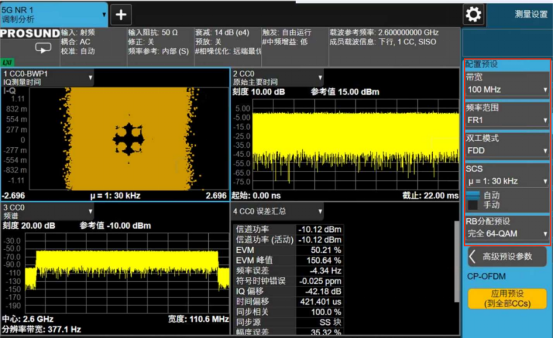

③選擇基本信號參數和調制方式，也可以直接調用Test Model

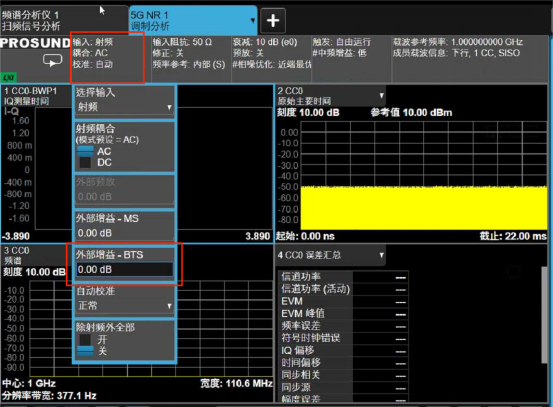

④設置參考電平，補償外部衰減

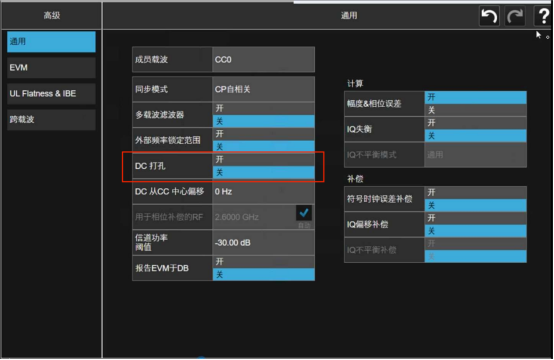

⑤開啟“忽略DC子載波”功能(“DC打孔”)

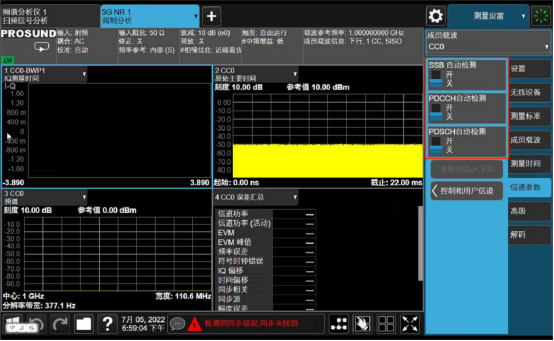

⑥PDSCH的時頻資源的配置可以選擇自動檢測

2.2發射功率測試

2.2.1最大發射功率

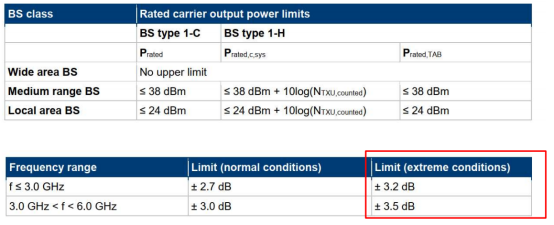

基站發射機會設計一個最大發射功率以進行區域覆蓋。5G基站最大發射功率實測最大發射功率應在TS38.141-6.2.1章節所規定的指標范圍之內，極端情況下不超過指標±3.2-3.5dB。下圖是最大發射功率的頻譜與信道功率讀數。

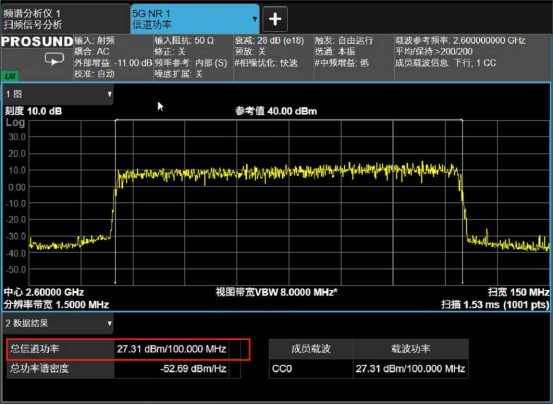

圖2.2.1最大發射功率測指標

2.2.2發射關斷功率和發射機過渡時間

由于5G TDD采用時分的雙工方式，導致采用的?幀結構以及頻譜利用率與FDD方式有差別。在發射機測試中，5G TDD引入了特殊的測試項目。

如下圖所示，發射機關斷功率規定了當基站發射機處于關閉狀態時由發射機器件噪聲以及熱噪聲產生的功率指標。關斷功率過高會導致整個系統出現過多的噪聲，指標要求在關斷功率譜密度小于-83dBm/MHz。
