如下圖1所示，開關的ON/OFF測試可使用直流電源與電子負載裝置的組合來進行。為了可以成功的進行測試，必須要了解流過開關的電流會因?yàn)殡娮迂?fù)載的規格與設置而發生變化。特別是在進行壽命測試時，需要注意這個情況會影響測試開關的壽命。

在本文中，會向大家分享幾種使用不同電子負載時的測量結果，可以幫助您了解如何為開關測試系統來選擇或設置電子負載裝置。

1.開關測試系統的配置與測試條件

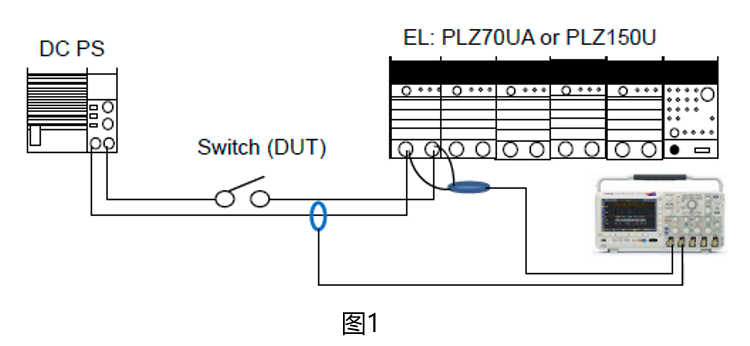

圖1顯示了開關的ON/OFF測試的系統配置圖。

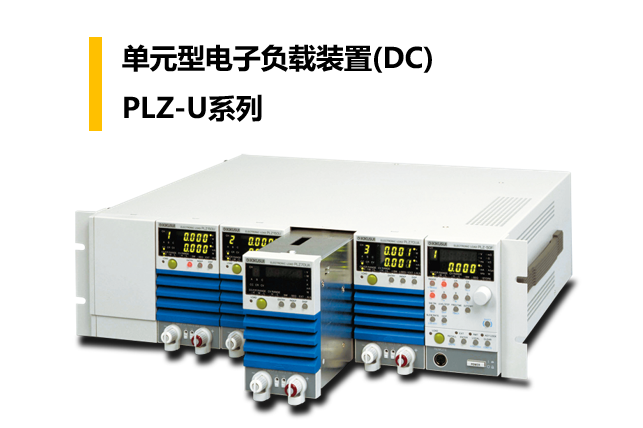

測試條件:將直流電源的直流電壓設置為14.6V。PLZ150U或PLZ70UA設置為CC或CR模式。

2.測量結果

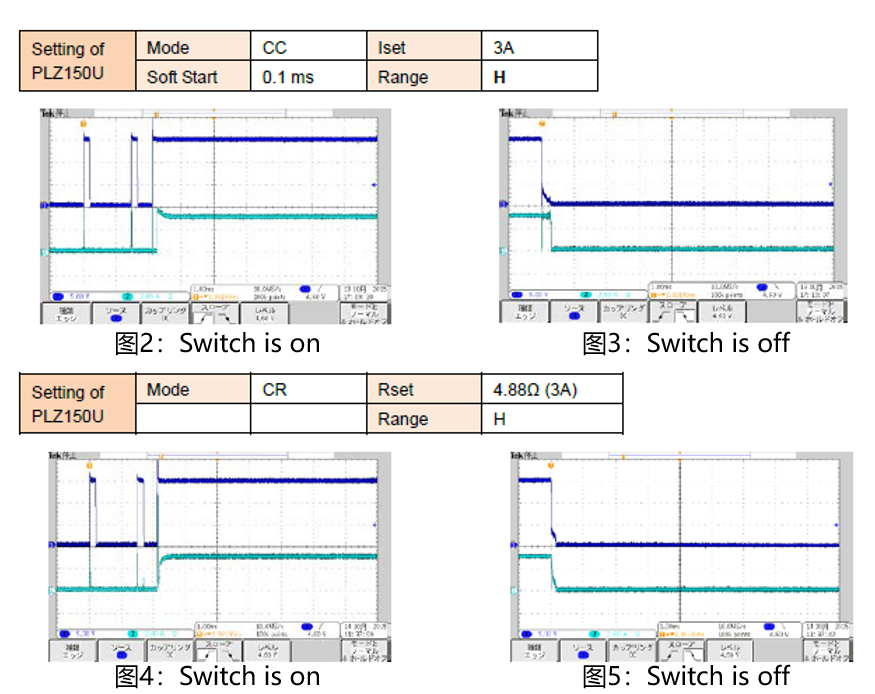

2-1: PLZ150U

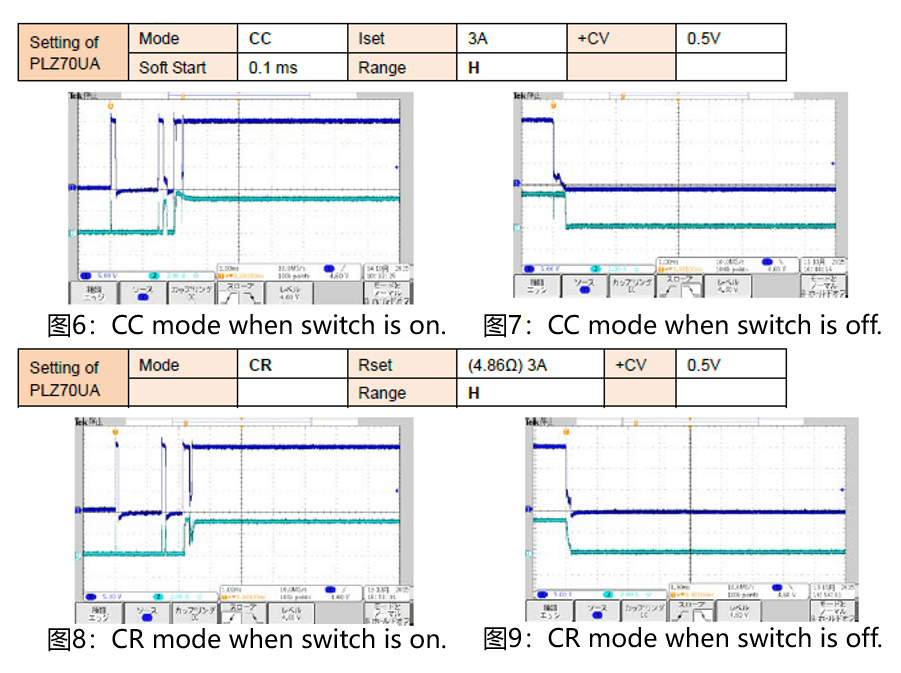

2-2: PLZ70UA

開關測試系統的要點

在準備測試系統時需要注意以下幾點:

1)開關接通時的顫動幾乎不產生電流(可參考圖2、4、6、8)。*1

2)將軟起動設置為0.1ms以盡快啟動電流。

3)當switch-off時，CC模式與CR模式的電流大小不同。CC模式可流過更大的電流(可參考圖3、5、7、9)。

4)將電解電容器與電子負載輸入并聯也可有效模擬啟動浪涌電流(接通浪涌)。使用電容器，在開關斷開時，開關兩側將施加非常小的電壓。

5)如使用PLZ70UA的OV輸入工作電壓的電子負載裝置，請?jiān)O(shè)置CV值(＋CV模式)。

*如先關閉電源的輸出，可能會導致電子負載報警。所以請先關閉電子負載，然后再關閉電源的輸出。

6)使用功率足夠大的電子負載時，過電流測試可在同一系統中進行。在上述測試條件下，PLZ150U可以提供比PLZ70UA更好的結果。

*1:軟啟動功能是逐步啟動電子負載，以避免電流過沖。當短脈沖電壓在顫振期間首次施加到電子負載時，軟啟動將最大限度地減少大的啟動電流?？蓪㈦娏鲉?dòng)時間延遲約0.1~0.2s。
