一、測試原理與目的

采用標準大電流恒流源給連接器的兩端施加一定量電流，將TP1000數據記錄儀的溫度探頭即熱電偶線固定在連接器的插件口或螺絲連接處，測試連接器在大施加電流的情況下它的溫升變化情況，其目的是用來分析連接器在一定溫度下的不同工作電流時的工作特性，以達到該連接器的產品是否符合或達到產品設計的標準。

二、測試設備的組成

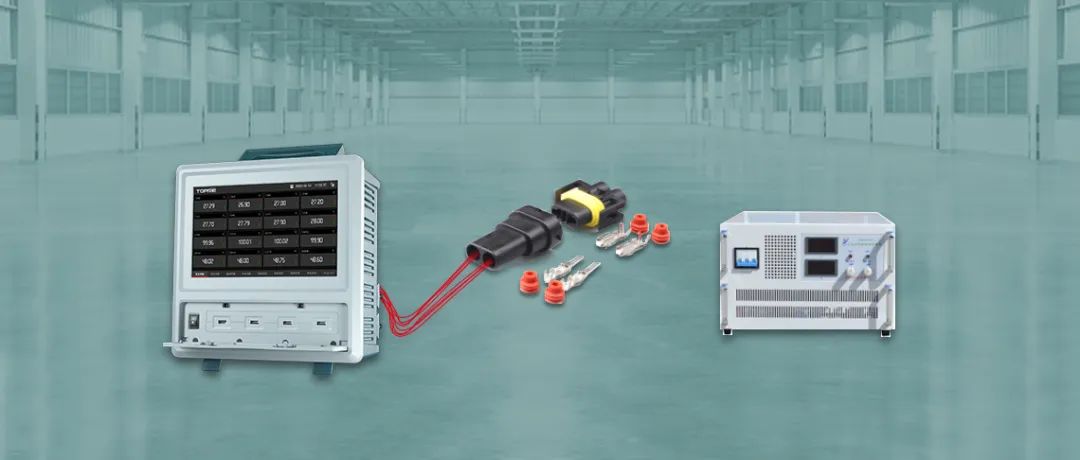

該測試設備主要是由大型電流恒流源，測試連接線纜，TP1000多路數據記錄儀，溫度測試熱電偶測溫線。恒溫恒濕試驗箱，有些特殊環境還可以配合TP600功率電參數記錄儀(測試記錄帶負載時的溫度和功率電流的變化)，示波器等測試設備。

三、測試方法

將連接器安裝固定在恒溫箱內，并注意做好連接器是四周沒有風擋便于空氣流動，并做好絕緣，連接器帶電工作時不要接觸到箱體的其它物件，將測試連接線纜從箱體的測試孔引入連接在連接器的兩端，多個連接器一起測試時，將連接器串聯在大電流測試線纜中。將溫度熱電偶線也是從測試孔中引入用點溫膠水固定到連接器的插口或螺絲固定的連接處，箱體外面的熱電偶線固定在TP1000數據溫升測試記錄儀上面，安裝固定好熱電偶和連接器就可以開啟箱體進行恒溫，并啟動恒流源對連接器施加一定量電流，這時就可以在TP1000型數據記錄儀上面看到連接器各個不同部位的溫度變化，記錄儀并把數據同時記錄下來，可以通過U盤將記錄的數據導出并在電腦上查看并分析連接器溫升變化的情況。
