7.清潔光纖的最佳方法是什么？

如果您檢查了光纖端面，發現它很臟，有兩種清潔方法。第一種方法為干式清潔法(不用清潔劑) — 使用一鍵式清潔器。將光纖插頭插入至清潔器頭上的適配器，將其按下(推)，待發出喀噠聲即可，然后(可用光纖顯微鏡)檢查其是否潔凈。如果臟污情況很嚴重，則可能須重復上述步驟多次。

干式清潔法在大多數情況下都有效，但如果不起作用，或者可能存在油性污漬(圖1)，則建議采用濕式清潔法。用于濕式清潔法的工具很多，且大多數工具的工作方式均相同。首先，將少量光纖清潔劑涂于清潔材料上(請勿使用酒精，它可能會使情況變得更糟)，然后，使光纖的端面接觸清潔材料的潮濕部分，然后將其在整個材料上拖曳至干燥的部分。這種“接觸和拖曳”過程可以重復多次，記住要使用清潔材料的干、濕不同部分。

清潔后，再次(用顯微鏡)檢查光纖。如果光纖仍然很臟，則可能存在劃痕或凹痕，可以嘗試再次清潔或考慮更換光纖。

圖1. 使用酒精清潔后的殘留物。這是端面需要采用“適當?shù)娜軇边M(jìn)行濕式清潔的很好例子。

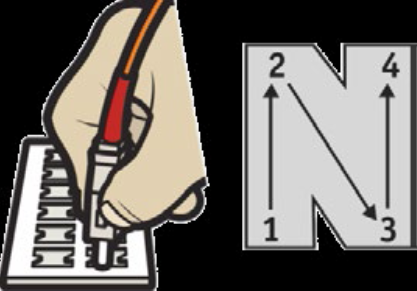

圖2. “濕至干清潔法”：使用我們的光纖清潔卡進行清潔的方法。將溶劑滴至位置“1”處(濕)，并且將端面從清潔材料的位置“1”移動到位置“4”(干)。

8. 如何定位光纖上的斷點或銳彎？

有三種工具可以幫助您定位光纖上的斷裂點、銳彎或其他類型“事件”的位置。

可視化故障定位儀(VFL)，例如我們的VisiFault?，采用可視紅光來照射光纖，如果光纖連接不良，存在折彎或斷裂，激光將會“泄漏”。如果您可以目視檢查整個(室內)光纖通道，則該方法會很好用 — 但如果光纖長度為2公里，并穿過地下管線，則該方法無法使用。另外，光纖不太可能在地下導管中斷裂 — 在互連點和設備跳線處更有可能是罪魁禍?zhǔn)?。采用接續式尾纖時，VFL對于識別不良熔接點特別有用，因?yàn)槠湮挥阪溌返哪┒烁浇菀妆弧翱匆姟?。然而，VFL不會幫助您找到臟污的連接器(看不到)。

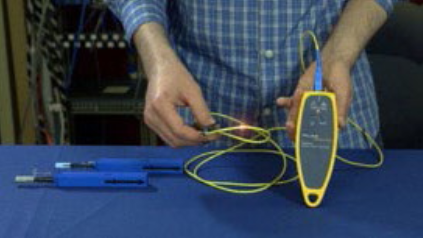

圖3. VFL可視化故障定位儀可以顯示斷裂點或破碎的光纖或連接器。

另一款諸如我們的Fiber QuickMap?之類的光纖故障定位儀可以快速有效地測量光纖長度，并識別長達1,500米(4,921英尺)的多模光纖上的高損耗事件和斷裂點。這種單端光纖故障定位儀非常容易使用，采用類似于OTDR的技術：向光纖發送激光脈沖，測量高損耗連接器、熔接點及光纖末端等反射回來的光功率并定位。它是測量光纖鏈路中的高損耗熔接點、連接和斷裂以及鏈路總長度的理想工具。QuickMap還可以在測試之前檢測實時光信號。

雖然利用VFL或光纖故障定位儀可以查明問題所在，但有時您需要了解更多信息。光時域反射計(OTDR)是根據檢測到的反射光或逆向散射光能量來計算信號的損耗。利用這項技術，OTDR可以用于定位光纖斷裂、銳彎、熔接點和連接器，并測量這些對應事件的損耗。利用OTDR可以進一步查看非常詳細的信息，使您能全面了解光纖的安裝及其工藝的整體質量。OTDR比VFL、LSPM/OLTS和光纖故障定位儀的價格高，并且需要具備一些專業知識，但是因?yàn)樵撛O(shè)備可以測量單個事件的位置、損耗和特征，因?yàn)楸徽J(rèn)為是故障診斷和排除的最佳終極工具。

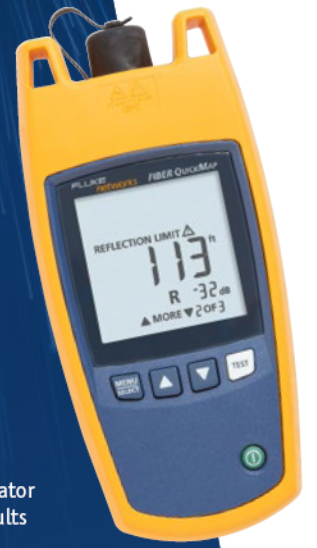

圖4. Fiber QuickMap光纖故障定位儀，顯示距故障的距離(反射超標)

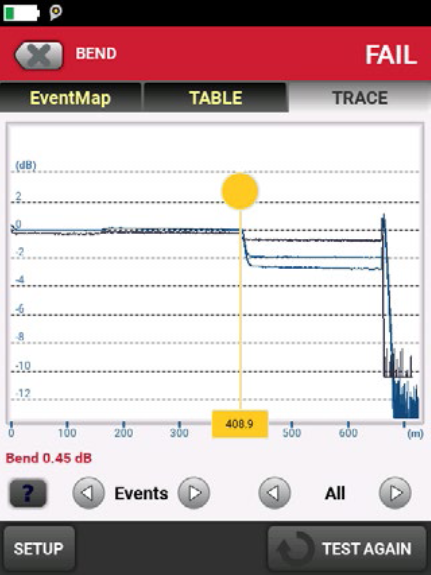

圖5. OTDR跡線，提供光纖鏈路中各種事件的詳細信息

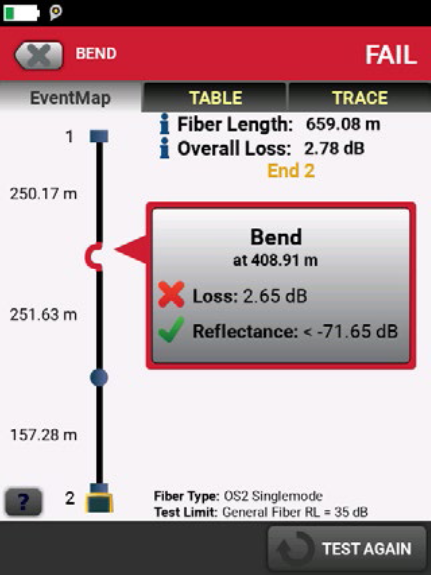

圖6. OptiFiber? Pro的EventMap?(事件圖)以易于理解的方式顯示跡線數據(圖10)，同時將結果標記為“合格”或“不合格”。用戶可以通過輕觸EventMap和TRACE(跡線)標簽頁來切換屏幕顯示視圖。
