電機溫度檢測部位有三個，即電機外殼、定子繞組與軸承。電機外殼與定子繞組為靜態部位，可用熱電阻、熱電偶進行溫度檢測，電機軸承為動態部件，可用紅外溫度傳感器進行檢測。主流的電機測溫均采用三線制PT100熱電阻檢測定子繞組的溫度。
電機測溫的難點在于電機運行時會產生電磁干擾，從而影響到了測溫的精度。致遠電子為這一應用的客戶推薦了如下方案：

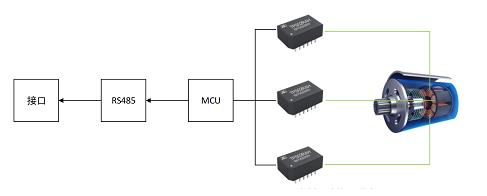

圖4 TPS02RAH在電機溫度檢測上的應用
電機繞組溫度檢測，需要在電機定子的繞組內埋線，每相都預埋2只三線制的PT100溫度傳感器。因此，該方案使用了3個TPS02RAH測量電機繞組的6個溫度點。
為應對電磁干擾帶來的挑戰，TPS02RAH內置電源和數字隔離，通過內置濾波電路和保護電路，能夠有效抵抗電磁干擾帶來的影響。經測試，TPS02RAH的群脈沖抗擾度為±1kV，在工頻磁場抗擾度測試中達到了A等級。
