汽車上裝載大量的電子產品，這些電裝品如激光雷達、雨刮器、控制、照明、空調等，為了保證汽車的安全性及穩定性，汽車行業制定了嚴格的制造及測試質量標準。這些電裝品需通過各類測試來檢驗其質量等級后才能用于車載。航裕電源汽車電子測試解決方案，可助力汽車電子產品完成此類測試，本文，我們將具體介紹拋負載測試。

拋負載測試，是汽車電子熱門標準ISO 7637-2中的一項瞬態測試項目，指交流發電機在產生充電電流時突然切斷蓄電池和發電機之間的連接所產生的瞬態現象。僅切斷負載，叫單拋；在切斷負載的同時，又切斷蓄電池，叫雙拋。在汽車電氣系統中，拋負載瞬態現象的電壓非常高，電路防護措施倘若沒有做到位的話，會影響車載電子設備的性能甚至導致不可逆轉的損壞。

ISO 7637-2 規定了安裝在乘用車及12V電氣系統的輕型商用車或24V電氣系統的商用車上設備的傳導電瞬態電磁兼容性測試的臺架試驗，適用于各種動力系統的道路車輛。在汽車電子行業，此標準對驗證汽車電子產品的安全性至關重要！

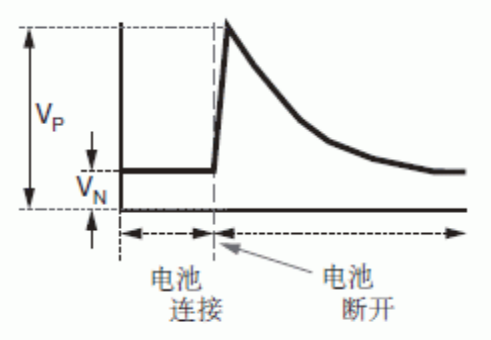

圖1 拋負載工況曲線

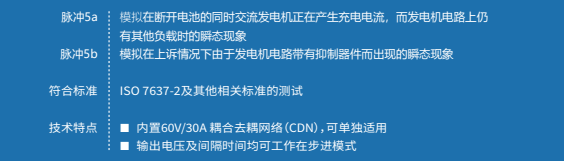

本次以 HY-BP系列汽車電子測試高速電源為例，驗證電源內置 ISO16750-2 汽車拋負載特性曲線：脈沖5a和脈沖5b（模擬汽車拋負載瞬態現象，脈沖持續時間長，能量大）。

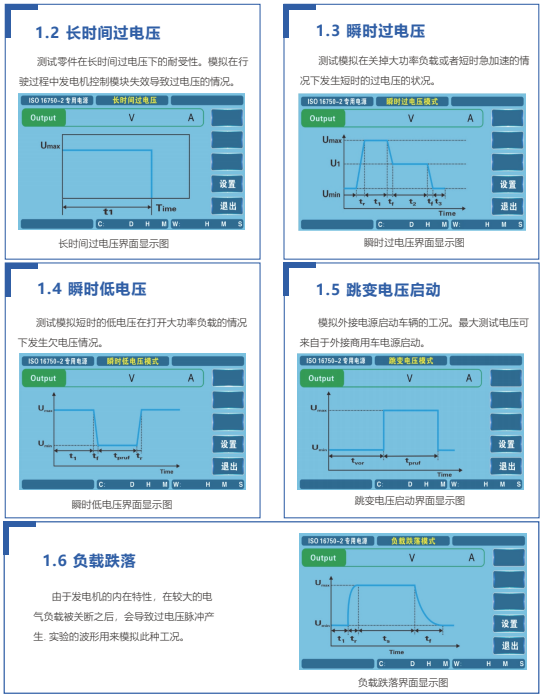

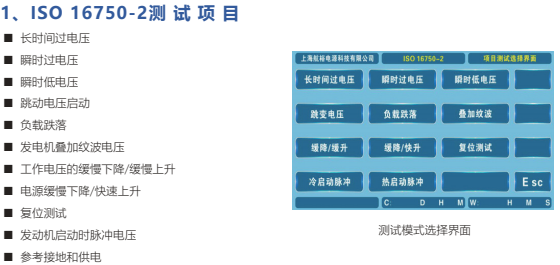

HY-BP系列汽車電子測試高速電源內置多種汽車電子標準測試曲線，用戶可在菜單中直接調用完成測試。本次使用的是內置測試法 ISO16750-2 道路車輛-電氣及電子設備的環境條件試驗中汽車拋負載特性曲線，該曲線包含脈沖5a和脈沖5b。兩條曲線的具體法規要求見圖2.

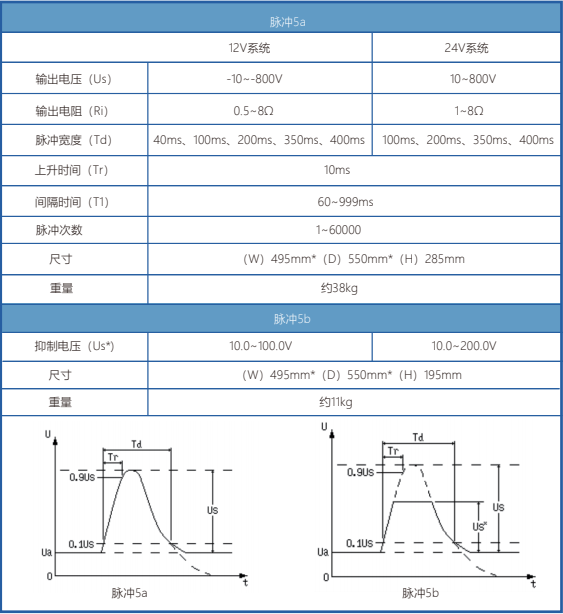

圖 2 ISO16750-2 汽車拋負載特性曲線

HY-BP系列汽車電子測試高速電源，與HY-7637-P5A共同使用，可模擬輸出汽車拋負載特性曲線來測試。如圖3 所示，為HY-BP系列電源實測波形，與拋負載特性曲線一致。

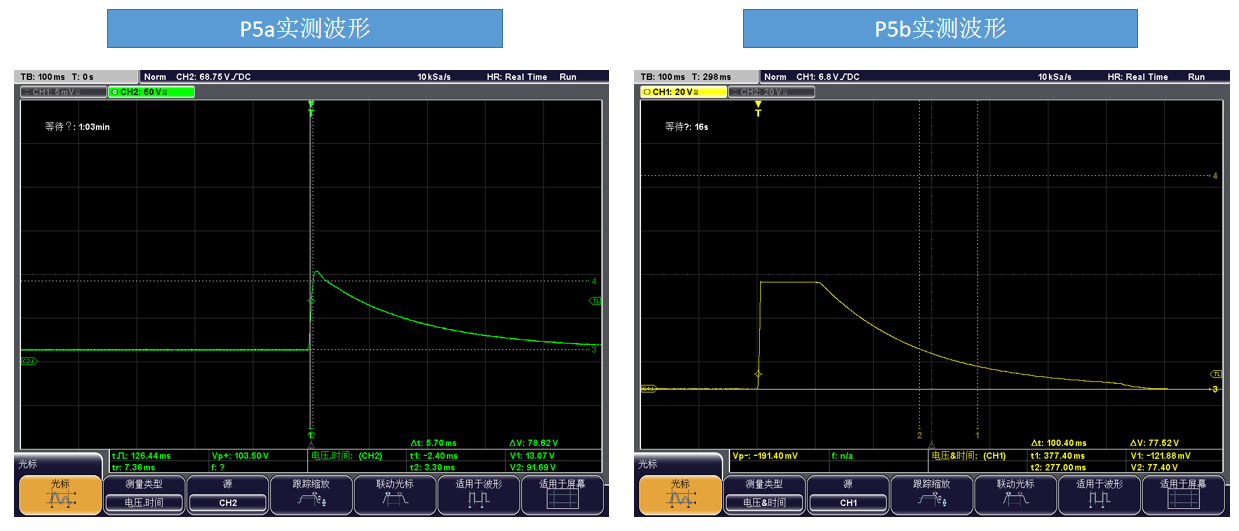

圖3  模擬汽車拋負載測試實測圖

HY-BP系列汽車電子測試高速電源具有高精度、高速度，上升下降斜率可調，CC/CV 優先權可調，內置汽車網用功率電壓曲線等功能，可廣泛用于車燈、車載 DC-DC 模塊、座椅、汽車中控臺等各種汽車電子產品的研發及生產。

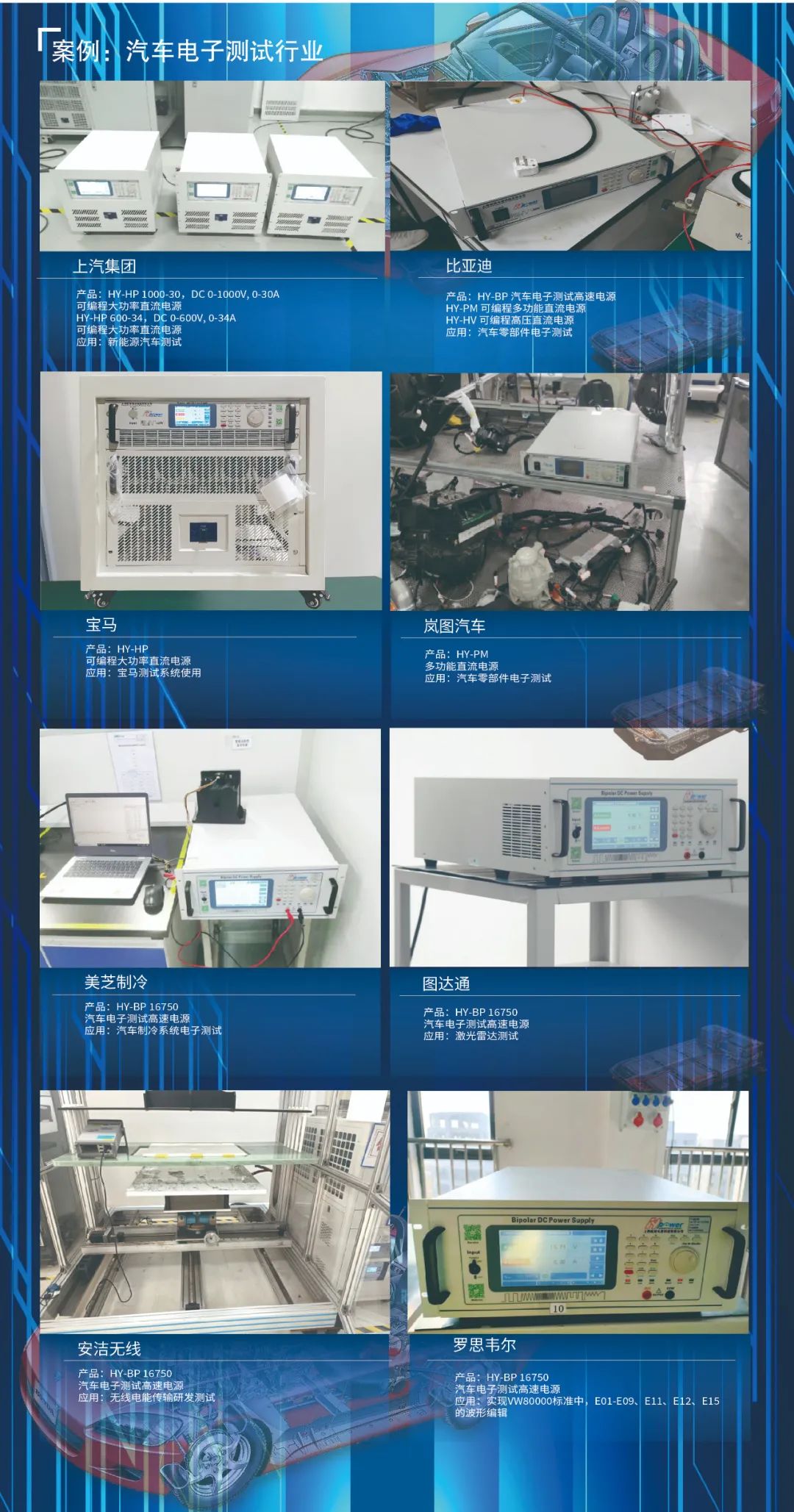

航裕電源汽車電子測試領域案例

航裕電源始終堅持“專、精、特”的產品定位并瞄準“進口替代”的市場需求的基礎上，提出“差異化進口替代”和“精品制造”的發展戰略。
