可以使用光標測量時間延遲，如圖所示，其中5伏和3.3伏總線之間的時間延遲測量為35.5?。
這種類型的功率測量可以擴展到測量紋波、調節和瞬態響應。
06 Measurement 機械測量
圖5：使用轉速計、加速度計和麥克風測量風扇的振動和聲學特性。
模塊化儀器還可以使用合適的傳感器進行機械測量。圖5顯示了對風扇進行的一系列機械測量。

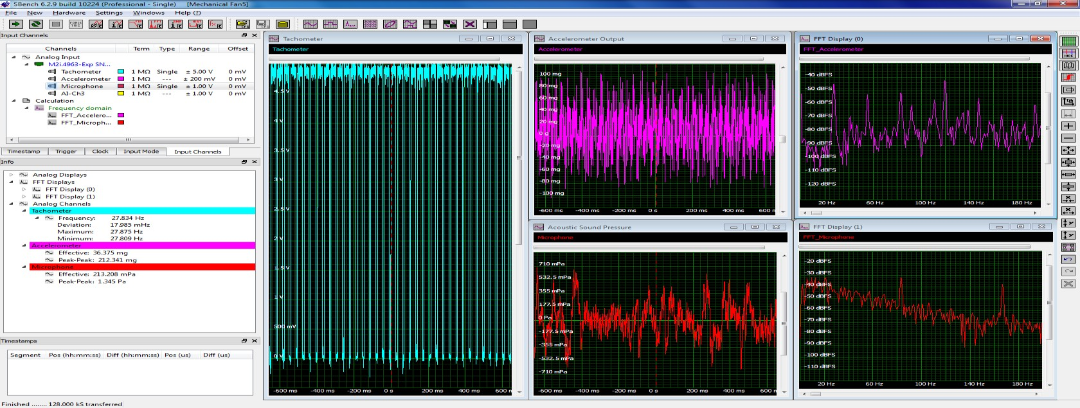

此SBench6屏幕圖像顯示了最左側網格中的轉速計輸出。該波形由風扇每轉一圈一個脈沖組成。通過測量此信號的頻率來讀取風扇速度。該圖左側中心信息窗格中的頻率讀數將此頻率讀取為27.8Hz(每秒轉數)。將此頻率讀數乘以60可得出風扇的轉速為1668轉每分鐘(RPM)。顯示頻率最小值、最大值和偏差的統計讀數顯示在頻率讀數下方。
加速度計輸出顯示在標有“加速度計輸出”的上部中心網格中。已使用模擬通道設置設置自定義垂直刻度以直接讀取g＇s。信號峰峰值和有效(rmS)幅度的測量值顯示在信息窗格中。該信號的時域視圖有點難以解釋?zhuān)虼擞?jì)算該信號的快速傅里葉變換(FFT)并顯示在右上角的顯示網格中。
FFT顯示了構成加速度信號的頻率分量。FFT的頻域或頻譜視圖提供了更容易的物理解釋?zhuān)驗樗鼘⒏鞣N頻率分量分開。最左邊的峰值出現在27.8Hz，即風扇電機的旋轉頻率。其他光譜分量對應于風扇的物理屬性。
麥克風輸出顯示在中心底部網格中，按比例顯示聲壓。該數據也已重新調整，以便以壓力單位讀取，即帕斯卡。信息窗格中的測量顯示該信號的峰峰值和有效幅度。與振動信號的情況一樣，聲學的FFT提供了大量的物理洞察力。
07 結論
虹科數字化儀非常適合車輛測試和測量應用，可以提供了大量分辨率從8位到16位的通道。高達5GS/s的數字化速率允許選擇與應用相匹配的快速或慢速采樣。任意波形發生器支持仿真場景。即使缺少組件，它們也允許進行測試。PCle、PXI或LXI配置的選擇符合便攜式或?qū)嶒?yàn)室測試的需求。
虹科測試測量團隊
