內阻是決定鋰離子電池功率能力、能量效率和發熱量的關鍵參數，也是鋰離子電池健康狀態（State of Health, SoH）的重要指標，更是影響電動車加速性、快速充電以及冷卻系統的設計，此外電池管理系統 (Battery Management System, BMS）需要透過建立內阻模型來精準管理功率能力避免電池被快速損耗，達到提升安全性與延長使用壽命的目的，因此研究?jī)?nèi)阻與功率能力對于發展新一代電池芯與優化電池系統具有實質意義。然而，以提升電動車功率密度為目標，超低直流內阻與加大單體電池芯設計已成趨勢，動輒上千安培的測試電流并非一般設備能夠滿足，實驗者在有限選擇之下通常被迫購置昂貴設備。

現今，電池內阻量測技術主要分為兩種：1)直流電阻多以脈沖(步進)電流測量電位變化來計算內阻值，2)交流電阻則采用擾動頻譜技術測定電化學阻抗譜（Electrochemical Impedance Spectroscopy, EIS），由于電池的電化學性質復雜，直流電阻不能直接與交流阻抗進行比較，兩種量測技術因分析時域不同有互補性，多依據應用條件而選用。以目前電動車及儲能系統終端設計多用脈沖電流測試直流內阻，除了測試時間較短，有研究顯示電流幅度也會影響電池內阻值，大電流的脈沖測試更接近真實負載應用條件。脈沖電流測試的國際標準有德國汽車工業協會(Verband Der Automobilindustrie, VDA)電流步進法或混合脈沖特征(Hybrid Pulse Power Characterization, HPPC)測試，脈沖電流寬度在100mS-30S之間，不同的時間尺度取樣的壓降所包含的內阻成分不同，包括瞬時壓降反應的純歐姆電阻、最初幾秒鐘的等效電容與接口電荷轉移電阻、以及反應較慢受離子擴散影響的極化電阻(圖一)，脈沖測試計算所得為總體電阻；須注意的是較長的脈沖寬度可能改變SOC引起額外壓降使內阻測量產生偏差，而過小的脈沖幅度將導致量測不確定度的大幅增加，量測誤差也受到電流/電壓量測誤差與溫度控制誤差影響。

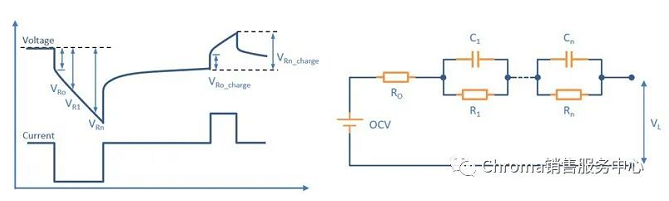

(圖一) VDA脈沖測試電壓變化與電池內阻等效電路關系圖

若參考美國先進電池聯盟(United States Advanced Battery Consortium, USABC)混合脈沖特征(HPPC)測試，電池芯于不同充電狀態(States of Charge, SOC)下進行10~30S最大脈沖放電與10S最大脈沖充電測量電位變化來計算電池內阻與功率特性。舉例：若60Ah鋰電池芯要測試10倍脈沖工作電流(10C-rate)，在過去必須購置600A充放電設備才能實施?，F(xiàn)在，致茂電子開發出200%的脈沖電流測試方案供您選擇!

Chroma 17010H單通道電流能力300A，超級模式30秒內能輸出電流200% (600A)，此項新設計聚焦于電池脈沖電流應用進而優化功率輸出模式，具有體積減小50%、相較滿功率設計方案直接成本降低30%的優勢。Chroma研發團隊設計出高脈沖電流能力的關鍵在功率電路的溫升控制，首先，17010H高轉換效率的能源回收式架構大幅度降低充電與放電時的組件發熱，再通過優化功率模塊配比及組件選用提高工作電流，最后配合熱流設計達到溫度控制，而量測部分則開發出分布式的比流器架構保障電流精度，輔以冷熱區電路布局降低溫度飄移，整合實現200%脈沖電流能力的電池測試系統。

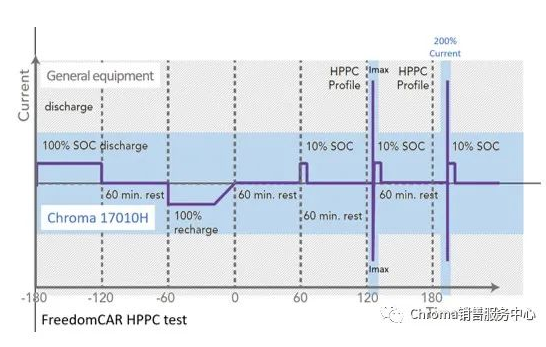

(圖二) 200%脈沖輸出模式使用效益

此外，Chroma 17010H更具五大優勢：

1、高量測再現性可幫助實驗者在趨勢分析與特征分析時省下可觀時間。

2、零交越與高速電流響應能力提供更貼近真實應用的實驗結果。

3、多電流檔位設計提升小電流精準度，最小電流檔位達1/10，高低倍率性能測試皆有適合量程。

4、提升能源回收效率達75％，不僅節省運轉電力、廢熱空調還可降低實驗室配電容量。

5、獨立的二級電壓保護功能，強化大電流測試之安全性。
