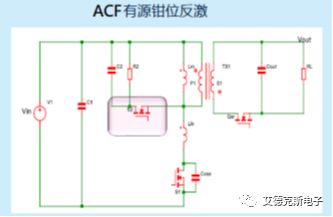

有源鉗位反激(ACF)電路是能夠?qū)崿F(xiàn)軟開關的拓?fù)潆娐?，由于軟開關可以實現零電壓開通(ZVS)或零電流關斷(ZCS)，所以實現軟開關能夠減小ACF電路中開關管的開關損耗，解決了效率難題。

通過實現更快的開關速度、更高的效率和更小的組件，ACF滿足了提高性能和降低功耗的需求，同時最大限度地減少了電源尺寸和重量。因此，ACF電路被廣泛應用于電源、新能源，光伏，汽車電子，航空等領域。

有源鉗位反激(ACF)電路測試實例：

某客戶,采用IT7900系列回饋式電網模擬器與IT8700P+高速多通道直流電子負載，對基于有源鉗位反激(ACF)設計的AC-DC電源模組進行能效分析。

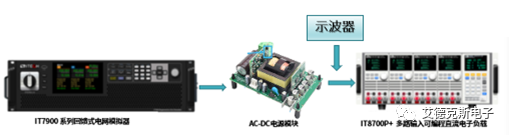

*測試原理圖*

驗證方法

1.驗證不同輸入電壓或頻率對電源模塊能效的影響

IT7900回饋式電網模擬器設置多通道模式，分別輸出90、120、240VAC，50Hz。三路輸出連接三個相同AC-DC模組，對應IT8700P+多通道直流電子負載三個模塊CV模式下同步滿載到輕載進行拉載。利用上位機軟件保存數據，進行能效分析，利用示波器觀察開關速度進行對比。

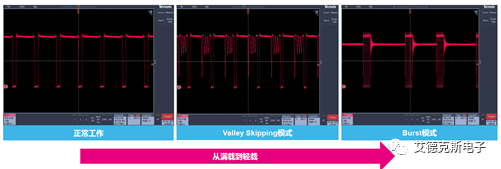

*從滿載到輕載的電源模塊輸出波形*

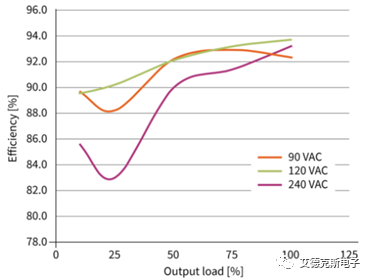

*不同輸入電壓下電源模塊的能效曲線*

2.驗證有源箝位反激(ACF)電路在不同電壓輸出情況下，輕載到滿載的轉換效率和開關速度變化。

IT7900電網模擬器單相輸出115VAC,60Hz交流電，IT8700P+多路直流負載CV模式設置不同電壓從滿載到輕載進行拉載。得到如下數據與曲線。

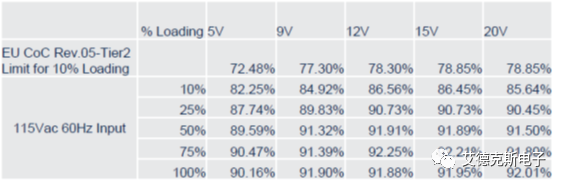

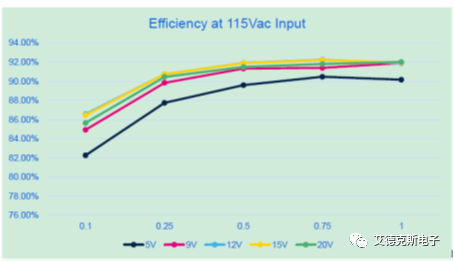

*115VAC輸入ACF電源模塊能效曲線*

ITECH設備在此實驗中的優勢：

IT8700P+多路輸入直流可編程負載具備更快的動態響應，可實現電流最小上升時間<10μs。以響應源箝位反激(ACF)電路的開關速率，更低的導通內阻，適合低壓帶載測試。更快的環路速度，可精準控制電流無過沖，提高測試效率。電壓、電流測量速度升級到250kHz，配合免費的上位機進行數據記錄，簡化其他測量?jī)x器，提高實驗效率。

IT7900回饋式電網模擬器具有多種靈活的輸出模式，單相模式可進行AC/DC/AC+DC/DC+AC輸出，反相模式可擴展電壓到700V，多通道模式可作為一臺三通道的交直流電源，允許用戶同時測試3個獨立的待測物，每個通道的參數可以獨立設置。同時IT7900作為一款四象限電網模擬器具備孤島模擬功能，也常常被作為DC-AC,AC-AC等電路的測試后端使用。一臺可代替多臺儀器使用，節約實驗室空間和測試成本。
