現在PCB（印刷電路板）制造的復雜程度越來越高，從通孔技術的簡單雙面板到混合通孔、表面貼裝、芯片裝配等復雜的多層電路板也不斷更新。
由于PCB電路板集成度高、體積小、結構復雜，微小的元器件發生故障后，采用傳統的人工和接觸式診斷往往需要豐富的經驗，但有了紅外熱像儀，這些都逃不過它的法眼。
電路板中各個元器件在正常工作狀態下發熱都有固定范圍，當發生短路時，通過的電流會更大，導致發熱量上升，局部溫度會遠高于正常發熱范圍。
如斷路或接觸不良時，通過電流幾乎為零，這樣元器件的溫度就會較正常溫度值更低，這些都可以明顯地顯示在熱像圖中。

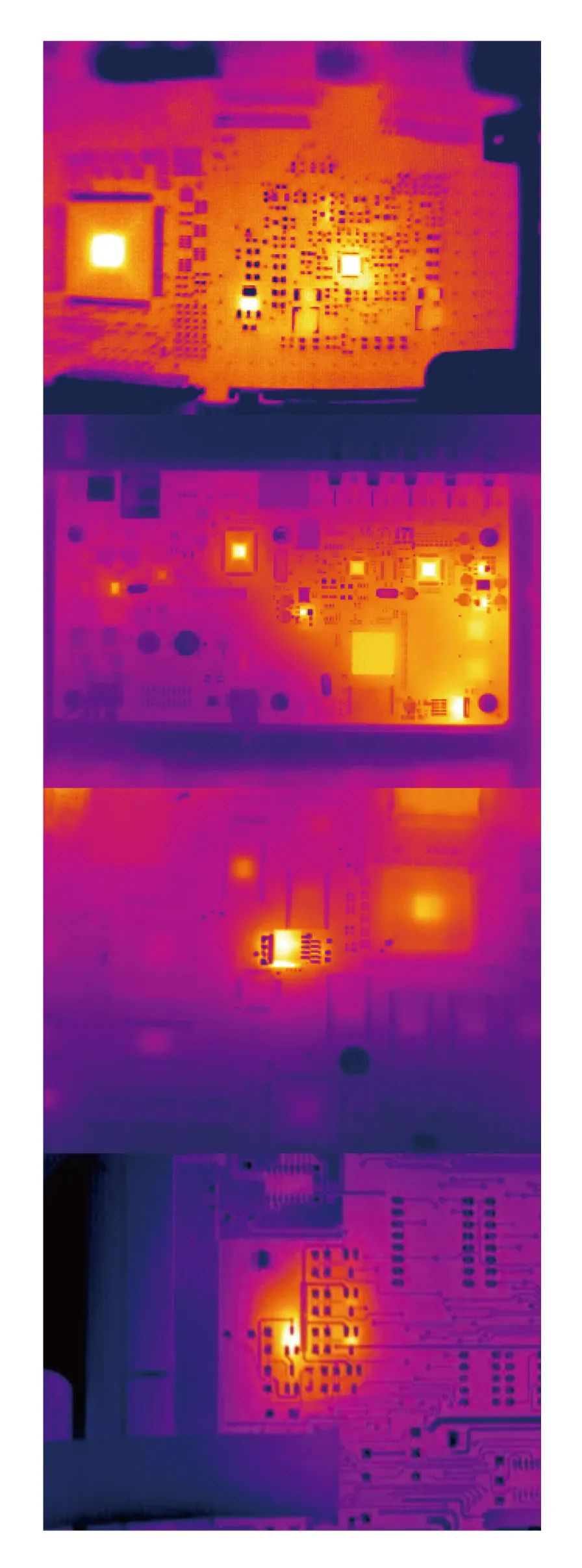

通過紅外熱像儀檢測，可以準確發現，并且定位PCB板故障位置。

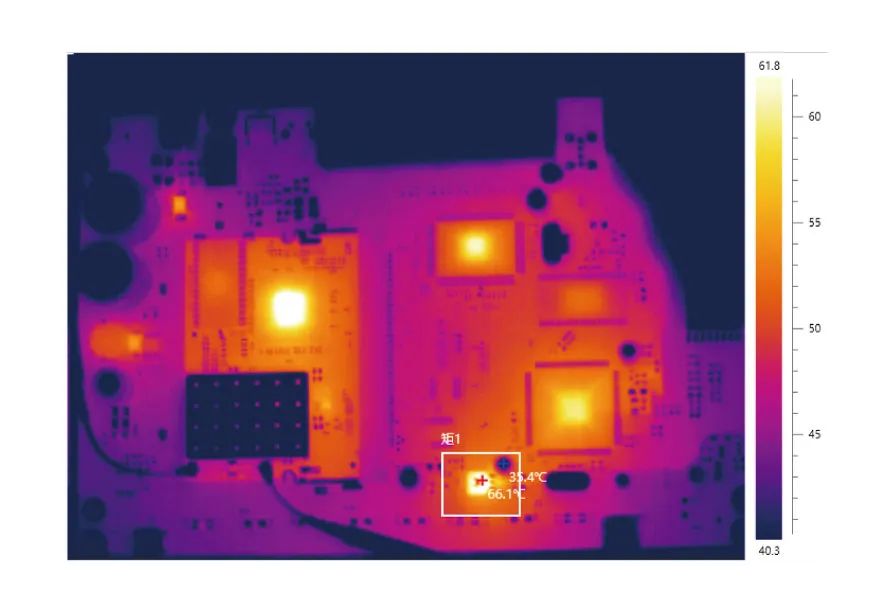

如上圖，可以明顯看到圖中元器件溫度高達66.1℃。
（正常發熱范圍在30℃~40℃之間）
