近年來，隨著以新能源為主體的新型電力系統的戰略提出，光伏發電逐漸步入成熟階段，這對光伏系統的運維提出了越來越高的要求。

1.如何運維已經并網的光伏系統？

2.新政策保證“光儲一家”，如何運維儲能系統？

3.當前已經步入1500V時代，未來將迎來2000V時代，如何安裝高電壓的光伏系統？

4.如何保證光伏系統能效，使經濟利益最大化？

新的問題和挑戰也隨著新技術接踵而至，在的光伏基礎運維方案系列文章中，技術專家將逐一對光伏運維方案進行解答。

本篇文章中，我們關注的是最基本也是最重要的問題——電氣安全測試。

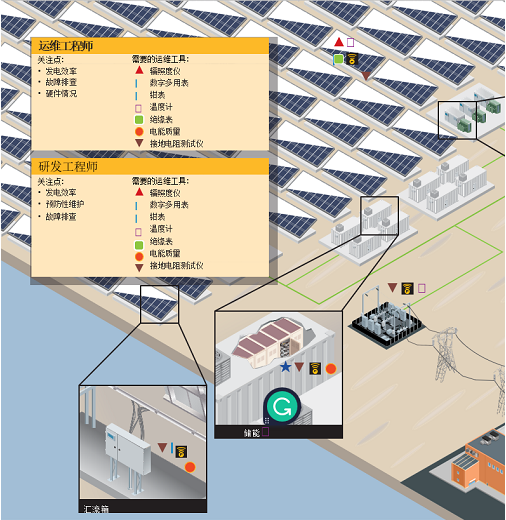

光伏運維主要項目有：

? 光伏組件

? 逆變器

? 匯流箱

? 開關柜

? 變壓器

? 繼電保護裝置

? 防雷

? ……

為了保證光伏電站的安全運行，這些運維項目中，絕緣和接地測試是必測項目。福祿克提供多款安規儀表，符合現有國家標準要求，已廣泛應用于光伏電站。

絕緣測試

絕緣電阻的測試涉及了光伏運維的整個生命周期，包含三個時期，一是光伏發電系統施工安裝完畢準備開始運行前，二是運行過程中定期檢查時，三是故障排查項目。絕緣電阻測試主要包括對光伏組件、匯流箱、開關柜以及逆變器系統電路的測試。

光伏組件

在進行光伏組件電路的絕緣電阻測試前，需要將光伏組件輸出短路。注意確保選用的短路開關能承受短路電流。根據需要，選用1000V或1000V以上的絕緣電阻表，測量光伏方陣的各輸出端子對地間的絕緣電阻，絕緣電阻值應不小于10MΩ。

逆變器

根據逆變器額定工作電壓的不同選擇1000V或1000V以上的絕緣電阻表進行測試。

在進行輸入和輸出電路的絕緣電阻測試時，首先將電池組件與匯流箱分離，并分別短路直流輸入電路的所有輸入端了和交流輸出電路的所有輸出端子，然后分別測量輸入電路與地線間的絕緣電阻和輸出電路與地線間的絕緣電阻。逆變器的輸入、輸出絕緣電阻值應不小于2MΩ。

匯流箱、開關柜

其絕緣電阻測試方法與逆變器的測試基本相同，其輸入、輸出引線與箱體外殼的絕緣電阻應不小于10MΩ。

接地測試

接地測試對光伏系統運維也至關重要，雖然在日常運維工作中，接地測試不像絕緣測試進行的那樣頻繁，但直流接地故障卻是光伏系統中常見的故障類型，這通常是由于接地導線絕緣層損壞、安裝不當、導線被夾住和進水而導致流經設備接地導線的電流出現不良情況。

接地類型和要求包括以下幾個方面。

防雷接地

包括避雷針（帶）、引下線、接地體等，要求接地電阻小于10Ω，并最好考慮單獨設置接地體。

安全保護接地、工作接地、屏蔽接地

要求接地電阻小于等于4Ω。

接地電阻測試涉及了光伏組件區域和開關站區域，一臺能覆蓋多種檢測方法的接地電阻測試儀即可滿足運維要求。
