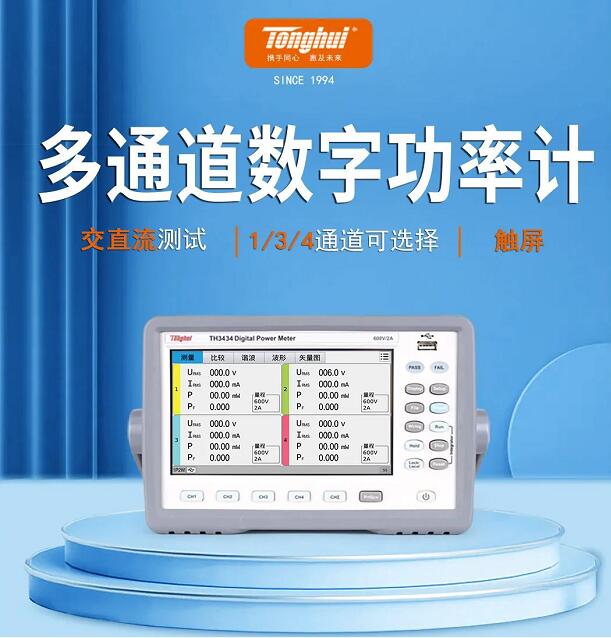

Tonghui TH343X系列

TH343X系列多通道數字功率分析儀采用了高速的 32 位處理器和專業的 DSP 數字信號處理器，搭載嵌入式操作系統，具有速度快、頻帶寬、 功能全、結構緊湊、測試穩定、操作簡單以及良好的人機界面等特點，是新一代數字功率分析儀。

可測量的主要參數有：直流電壓、電流；單、三相交流電壓電流：有效值、峰峰值、峰值、峰值因數、交流分量、直流分量、0-50次諧波；有功功率、無功功率、視在功率、電能計時積分、功率因素、 頻率等電參數。

聚焦：性能特點

● 通道：4

● 交直流：支持交流和直流輸入測試

● 軟啟動：采用軟電源開關設計

● 高分辨顯示：7 英寸，800*600分辨率，電容觸摸屏，支持鼠標操作

● 提供顯示截圖操作

● 寬頻輸入：0.1Hz~100kHz，涵蓋市場上大部分的電力系統

● 嵌入式系統：搭載嵌入式操作系統，人機交互更加靈活

● 比較功能：提供8個比較通道的比較輸出，且輸出方式可編程

● 諧波分析：分析參數可控，提供列表顯示及棒圖顯示方式

● 波形顯示：提供基本的輸入信號的波形顯示功能以及積分功率的波形顯示

● 矢量顯示：提供輸入信號的矢量圖顯示

● 靈活的能量積分控制：提供連續時間控制和手動控制能量積分的運行和停止操作

● 文件存儲：較為強大的文件系統，兼容大部分U盤使用（FAT格式）

● 豐富的接口: USB Host、USB Device、LAN 、HANDLER、RS-232C/RS485（二選一）

● 通訊協議：支持SCPI指令集及ModBus指令解析，極大方便用戶進行編程

功能概覽

1、高分辨率：7英寸，800×600分辨率

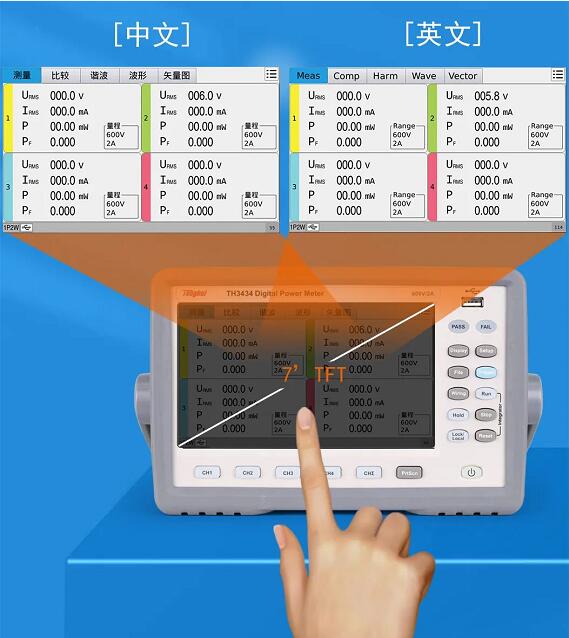

TH343X 系列采用了 24 位色 7 英寸彩色液晶電容式觸摸屏，其分辨率為 800*480，支持鼠標操作。主測試頁面有中英文兩種系統語言可選，您可以在系統設置頁面選擇系統語言進行切換。

2、極簡人性化設計

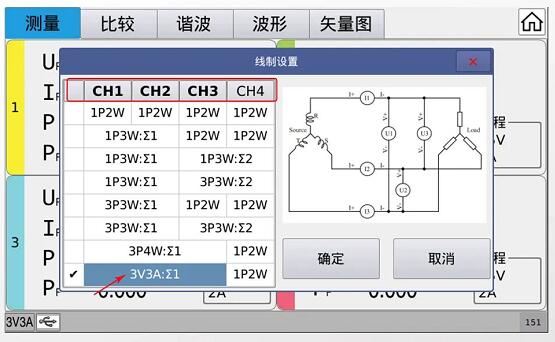

TH343X 系列多通道數字功率計自帶較為豐富的幫助系統，這能夠很好的幫助您熟悉這臺機器，如在選擇線制組合的時候，有線制對應的原理接線圖，您可以直接對著接線即可，直接免去接線困擾。

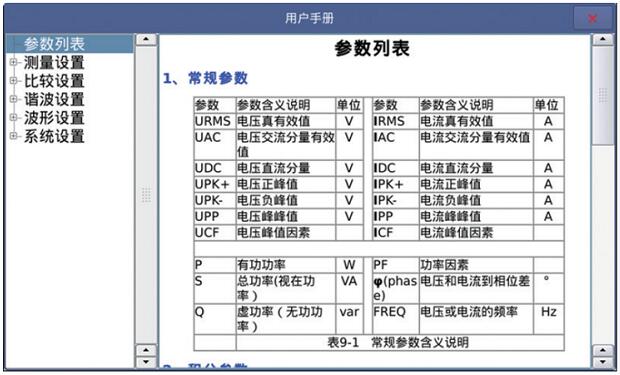

嵌入的幫助系統可大大節省您的寶貴時間，如您在操作過程中需要幫助，只需長按需要幫助的按鈕控件即可彈出指定章節的幫助信息，也可在系統設置的工具欄下直接打開，根據目錄索引自由瀏覽。

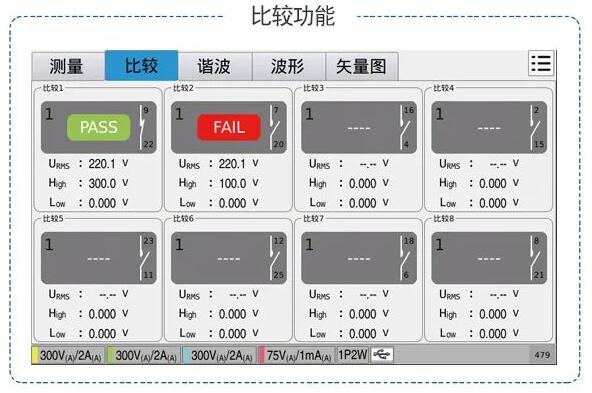

3、8通道比較功能

提供8個比較通道的比較輸出，且輸出方式可編程，簡單直觀的比較顯示，使得比較結果一目了然，同時顯示當前對應的輸出接口的繼電器開關狀態，且每個比較通道的比較參數可任意設置，為各種源和負載設備的設計、檢驗、質量控制和生產測試提供了強有力的工具。

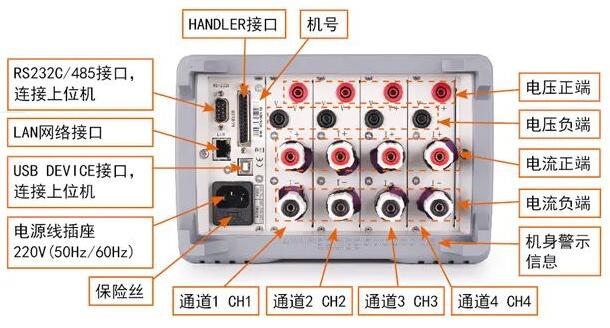

4、豐富的接口
