剛剛走出口罩時代的陰霾，又開始了輻射時代。面對壞消息，有人恐懼憤怒，有人砥礪向前，我們也可以做一些積極的應對。

2023年8月24日中午1點，日本正式開始向太平洋中排放核污染水。核污染水一旦排海，放射性物質將在57天內擴散至太平洋大半?yún)^(qū)域，10年后蔓延全球海域。目前我國已全面禁止進口日本海產品，但以前就時不時出現媒體報道無良商家偽造產地，以次充好的新聞，現在大家就更加擔心自己吃到的食物有沒有被污染，去海邊游玩時也會擔心海水是否干凈。

但如果日料店、海鮮酒店、生鮮超市、濱海景區等場所，都能夠?qū)崟r(shí)監測核輻射并在大屏幕上顯示輻射值，大家是否就能夠放心地消費和游玩？

目前網上熱賣的手持式輻射儀，明顯很難滿足場所監測的需求；傳統的固定式核輻射監測報警儀，多應用于核工業與醫學輻照?qǐng)鏊?，?duì)精度和穩定性有更高的要求，而對人性化和可視化要求較低，也無法很好地滿足商用核輻射儀的場景需求。

那么今天就分享一個基于ZLG致遠電子的SX-3568商顯主板和MR6450核心板的固定式核輻射檢測儀方案：

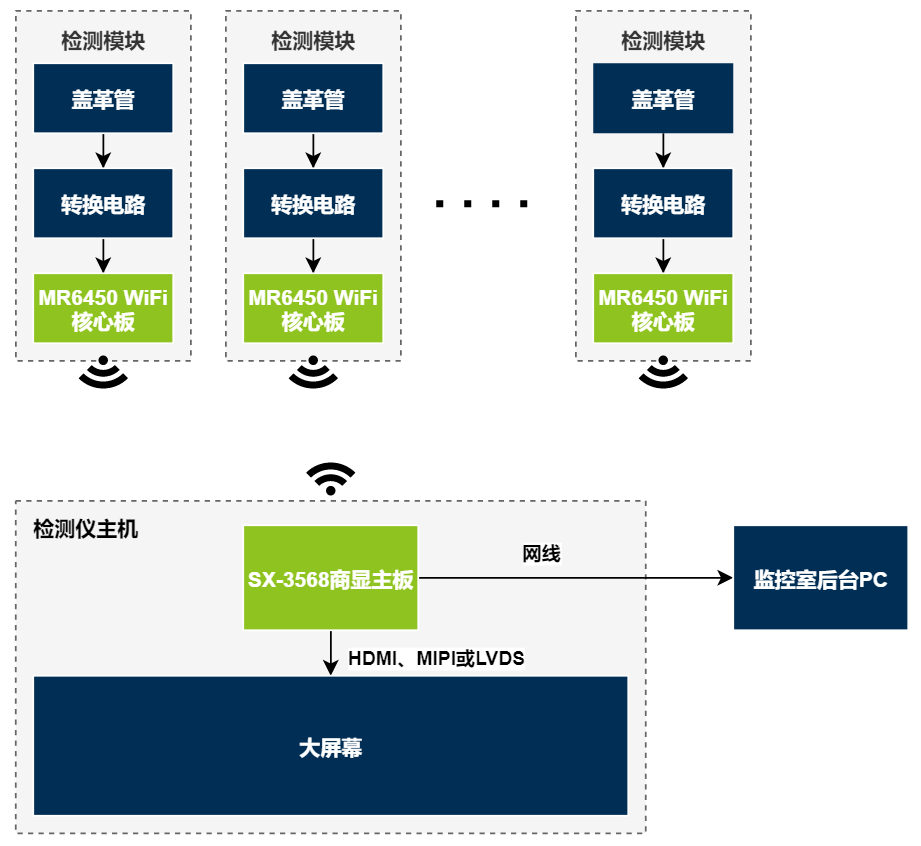

如圖，整個系統分為檢測儀主機和檢測模塊

1. 檢測儀主機

主機由SX-3568商顯主板和一塊顯示屏組成。SX-3568商顯主板通過WiFi與檢測模塊進行通信，并可通過網線連接后臺的上位機，便于配置畫面背景、顯示樣式等。

SX-3568LI/LC是廣州致遠電子股份有限公司精心推出的一款基于Rockchip公司RK3568處理器的工控主板。主板標配處理器為Cortex®-A55四核，最高主頻2GHz的RK3568處理器，內置2/4GB DDR4內存，8/16GB eMMC存儲。SX-3568支持最高4K@60fps，支持雙屏異顯，且有HDMI、MIPI、LVDS、eDP四種顯示接口方式可選。

2. 檢測模塊

檢測模塊基于蓋革-米勒計數器進行輻射的檢測，這種蓋革-米勒計數器技術成熟且簡單便宜。該方案中，MR6450將接收并監測蓋革管發出的脈沖，并通過WiFi發送給檢測儀主機，最終在主機顯示屏上實時顯示出各路模塊的監測結果。

MR6450核心板是ZLG致遠電子新推出的一款嵌入式核心板，內置WiFi模組，兼具豐富的功能外設以及多樣化的入網接口方式，和極強的易用性、低功耗、實時運行以及低中斷延遲特性。

方案中的MR6450核心板還可替換為ZSL420/ZSL421芯片，同時主機端也需要增加一個ZSL420/ZSL421芯片的模塊。ZSL420/ZSL421是致遠電子推出的一款LoRa智能組網芯片，支持LoRa、FSK、GFSK等多種調制方式，結合頻譜擴寬處理技術，旨在解決小數據量在復雜環境中的遠距離通信問題。LoRa傳輸距離更遠，功耗更低，支持更多節點。

該方案非常適合B2C商業場景的使用，能實現專業、高檔的呈現效果，WiFi連接免于布線煩惱，大大減少裝修改造對正常營業的影響，同時能夠承受-40~85℃工作溫度，即使是海灘、碼頭等戶外場所，也能穩定工作。SX-3568商顯主板接口資源豐富，方案靈活“可玩性”高，適配各種顯示接口形式，還有豐富的通信總線資源如RS485和CAN總線，如果需要更高的穩定性，也可輕松實現。
