根據成像要求，相機可能包含多個CMOS傳感器，以提高分辨率或性能。例如，有新款3D相機包含四個CMOS傳感器來生成高質量3D圖像。更復雜的3D相機系統，其內部電源可以產生超過60 W的熱量。加上太陽輻射，戶外3D相機組件往往需要在超過其溫度限制的條件下運行。

因此，這些相機系統必須冷卻，以最大限度地降低熱量的產生。優先考慮將每個CMOS傳感器冷卻到其熱耐受限以下，以優化圖像質量。這需要具有足夠冷卻能力的解決方案，以高效冷卻四個CMOS傳感器，并將所有敏感電子元件的熱量散發到周圍環境中。

熱像儀對熱噪聲非常敏感。熱像儀檢測的是輻射熱，因此來自無源元件本身的熱量都會影響成像。熱管理系統必須能夠為內部組件快速散熱，包括探測器和視頻處理器。高性能熱管理系統使熱像儀能夠以高達0.025°C的精度檢測熱輻射。

熱像儀的小型化趨勢是影響熱負荷的另一個重要因素。為了提高性能和功能，現代安防攝像頭往往需要以更小的尺寸配備更多的電子設備?？臻g限制會在增加熱流密度的同時，對空氣流通帶來負面影響?？諝饬魍ǖ南拗剖篃峁芾碓O(shè)計變得低效，無法有效冷卻，從而使圖像傳感器溫度高于其最高工作溫度。

熱電器件等冷卻組件也會向散熱路徑增加熱量，這就需要更強大的熱交換器來將熱量散發到空氣環境中。氣流的考量非常重要，需要它們充分耗散熱量，以降低熱交換器熱側的熱阻。風扇或液體熱交換器增加了成本，并且需要在空間本已有限的設計中爭奪空間，這可能會帶來挑戰。

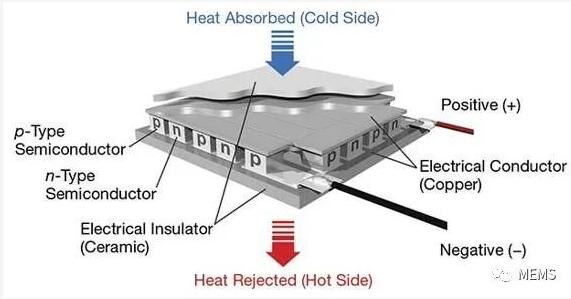

利用珀耳帖效應，熱電冷卻器可以有效地為敏感元件散熱

此外，同樣影響氣流的還有組件完全密封的相機設計。這樣做是為了使相機能夠承受水、液體、灰塵或污垢等外部環境。完全密封的設計，為熱敏元件的散熱帶來了更大挑戰。大多數情況下，外殼必須具有熱傳導路徑，如冷板，通過散熱器或熱管傳導熱量。

冷卻重要組件的過程可能會導致其表面低于露點，從而產生冷凝，帶來有害的水分。構建保護性的外部環境，以防止?jié)駳?、冷凝和其他外部污染物進入，對于保護相機敏感電子元件至關重要。此外，還必須不惜一切代價避免材料放氣，因為它會污染相機的鏡頭。在設計階段，就必須考慮盡量減少可能排氣的材料，如界面材料或?qū)Ь€絕緣材料等。

普通標準散熱器無法將設備冷卻到環境溫度以下，因而不能作為獨立裝置滿足熱像儀的需求，為其提供溫度控制。熱電冷卻器等主動熱電設備與無源熱交換器結合使用，可以為熱像儀探測器提供局部冷卻。熱電冷卻器利用珀耳帖效應產生溫差，從熱交換器熱側溫度測量，可將探測器溫度降低約40°C。

然后，熱量需要通過散熱器、風扇等散熱裝置傳遞到周圍的空氣中（這個過程會增加能耗）。但是，利用風扇確保熱側散熱器不會飽和至關重要。否則，熱量會回流到器件端，導致升溫。顯然，需要對系統進行優化以提高散熱性能系數。

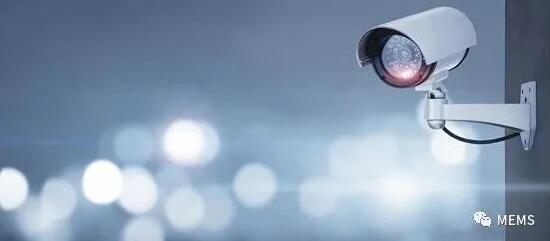

隨著政府和私人安全機構對視頻監控的應用增長，戶外攝像頭的用量大幅增加

由于標準熱電器件無法在高溫室外應用中高效運行，因此在熱像儀應用中對成像探測器進行局部冷卻并非易事。在高溫下，用于構建熱電器件的材料（包括焊料和銅母線），會擴散到熱電器件中。這將導致標準熱電器件最終失效。

熱電冷卻器解決方案

下一代熱電冷卻器將具有堅固的結構，使其能夠應對惡劣的應用環境。有些熱電冷卻器可以在高達150°C的溫度下運行，這超過大多數室外應用。

下一代熱電冷卻器采用了碲化鉍半導體材料和導熱氧化鋁陶瓷，與傳統熱電冷卻器相比，可將冷卻能力提高10%。與標準熱電材料相比，這些固態熱泵具有更高的熱絕緣屏障，可將溫差（ΔT）提高5 K。增強的熱電材料加上堅固的結構，可以防止下一代熱電冷卻器在高溫環境中的性能退化，這是當前標準熱電冷卻器的常見問題。

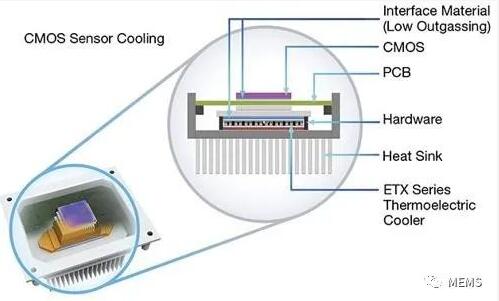

熱電冷卻器可將關鍵的CMOS傳感器溫度相對散熱器的熱側溫度降低約40°C
