六幺四科技與羅德與施瓦茨（以下簡稱"R&S公司"）67GHz矢量網絡分析儀 ZVA67 協同工作，推出相干光接收元器件片上測試的完整解決方案 —— ICRA-67 相干光接收元器件分析儀可實現器件的片上測量。

ICRA-67實現功能

通過寬帶電-光、光-電變換，實現微波頻譜掃描向光波光譜掃描的映射，配合電-光、光-電校準技術，輔以高精度的微波幅相接收，實現大帶寬、高精度、高分辨率的光-電頻譜響應測試，通過通道對比解嵌，可實現相干接收測試系統相對幅度和相對相位響應測試。

操作

操作軟件可嵌入?yún)f(xié)作矢網，界面分為：參數/模式設定區 、功能選擇區 、圖表顯示區，以實現模式選擇、參數設置、校準、測量和數據保存等操作

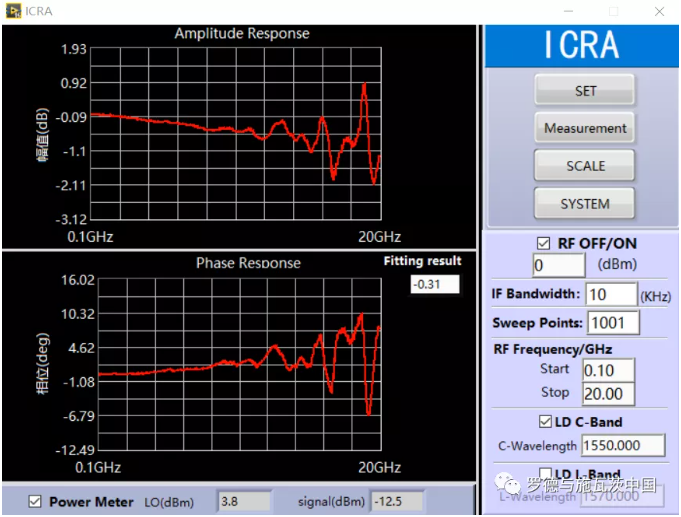

圖1：ICRA-67 分析軟件界面和測試例

得益于微波掃頻的高精細、電子幅相接收的低誤差、大動態范圍，ICRA-67解決了傳統相干接收系統響應測量技術掃描不夠精細、動態范圍小等關鍵問題，相比于傳統的基于示波器的方案，極大的降低了開發生產成本和時間。

測試系統方案構成

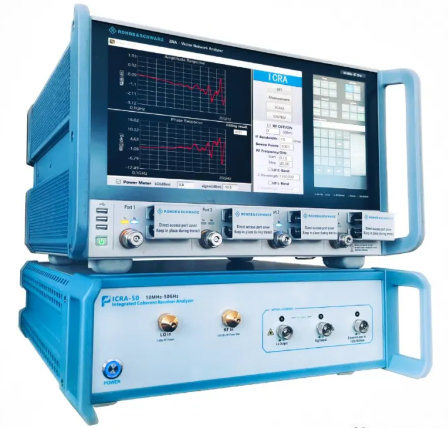

﹒R&S微波矢量網絡分析儀 ZNA或ZVA67

﹒ICRA-20光電底座

方案優勢

﹒測試參數完整（相對幅度響應，相對相位響應， 絕對幅度響應（選件），絕對相位響應（選件），相對延時）

﹒光源波長可定制（供標配波長如下：1310±5nm，1530-1565nm（C波段可調））

﹒出色的精度和分辨率

﹒極高的測試效率

﹒可編程

典型指標

﹒射頻工作頻率：10MHz-67GHz

﹒幅度-頻率響應不確定度: ±0.8dB（@50GHz,典型值） ±1.3dB（@60GHz,典型值）

﹒典型相位不確定度：±2.5°

﹒光源波長穩定性：±1pm

﹒光源功率穩定性：±0.1dB

隨著5G通信、云計算、大數據、智聯網、超高清視頻等應用的蓬勃發展，對數據中心的網絡容量及其性能提出更高的要求。相干光通信技術憑借其高容量、高信噪比等優勢在城域網內的長距離數據中心互聯中得到了廣泛的應用。后疫情時代，隨著網絡流量爆發式的增長，數據中心對數據傳輸速率提出了新的要求，相干光通信在數據中心短距光互連中也體現出來了越來越多的優勢，得到了廣泛的研究和關注。盡管相干探測是由無線通信系統衍生的概念，但目前它已被廣泛應用在光通信中。

所謂的相干光通信，其技術關鍵點在于其發射機采用了復雜調制，同時在接收機使用了相干接收加幅度直接檢測技術。伴隨著相干探測技術和直接探測技術的成熟化發展，兩種技術在數據中心互聯中得到了廣泛應用。與相干探測不同的是，直接探測是通過強度調制來調制光波，而相干探測是通過相干調制來調制光波，也就是利用要傳輸?shù)男盘杹砀淖児廨d波的振幅、頻率和相位調制。

復合光學調制不僅僅是在數學意義上具有復雜性。但是，它的頻譜效率比其他直接傳輸制式都高，因此尤其適用于較長距離和較高數據速率的傳輸。然而，即使是在諸如城域網和數據中心互連 (DCI) 這樣的短距離中，相干調制也取代了一部分傳統的直接檢測傳輸制式。一般來說，數據速率越高，在短距離上使用直接檢測技術也就越困難，而另一方面，在針對短距離進行優化時，相干傳輸技術可以簡化。這意味著，隨著數據速率提高，相干檢測越來越有可能成為首選的技術。
