APM高性能可編程交流電源的List功能可編輯50個List文件，使用時可對List進行命名，每個List中可直接設置電氣參數（如起始電壓、結束電壓、角度、波形以及運行模式、時間等），精準模擬輸出突升突降、中斷等多種類型電壓，為客戶測試產品性能和功能的驗證提供多種類型的電源輸入。對于復雜不易編輯的電壓，可將波形文件通過USB導入交流電源，交流電源完整還原輸出，快速簡單提高產品驗證測試效率。

APM交流電源List功能操作步驟：

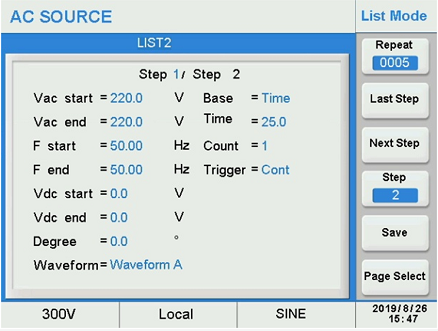

開機主界面（Main Page）→Output mode→PLD Testing→List Mode→Edit開始進行波形編輯。

測量參數含義：

●Vac start， F start， Vdc start， 開始波形參數；

●Vac end， F end， Vdc end， 結束波形參數；

●Degree， 波形起始相位?， 0~359.9°；

●Waveform， 波形選擇A/B；

●base=Time/Cycle， 當前步驟文件長度單位；

●Count， 當前Step執行次數， 0~9999， 0代表無限循環；

●Trigger=Cont/Step， 設置當前步驟文件運行模式， Cont， 運行完當前步驟后繼續運行下一步；

●Step， 運行完當前步驟后保持當前的輸出， 需按下Trigger右側的選擇鍵來觸發運行下一步；

●Repeat， 該完整List文件的重復次數， 0~9999， 0代表無限循環；

●Last Step/Next Step， 上一步/下一步；

●Step， 設置該List文件的總步數；

●Save， 保存該List文件的設置；

以下列舉市電異常時存在相位和頻率突變情況

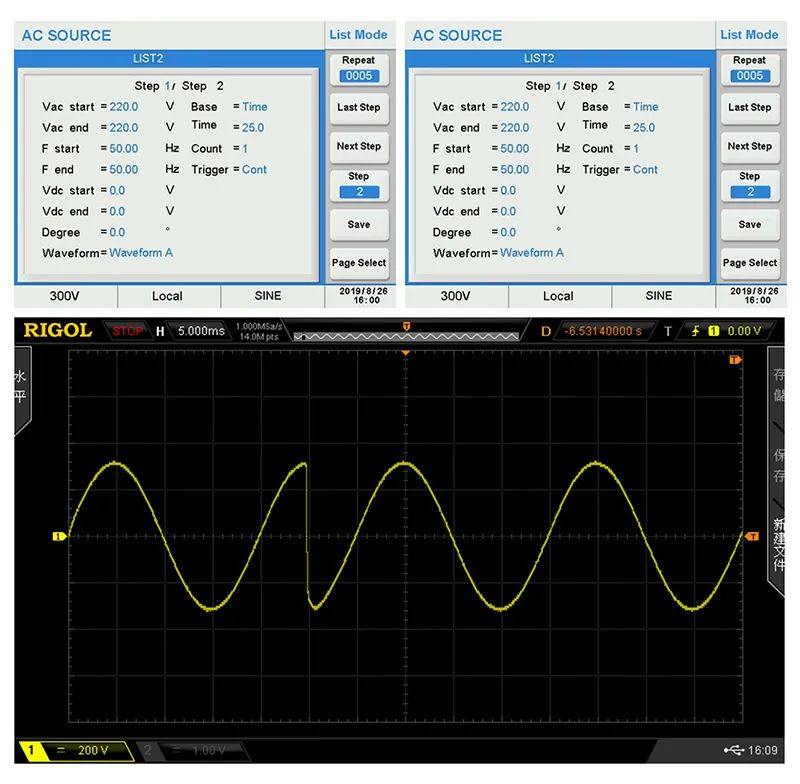

電壓相位突變90°~270°

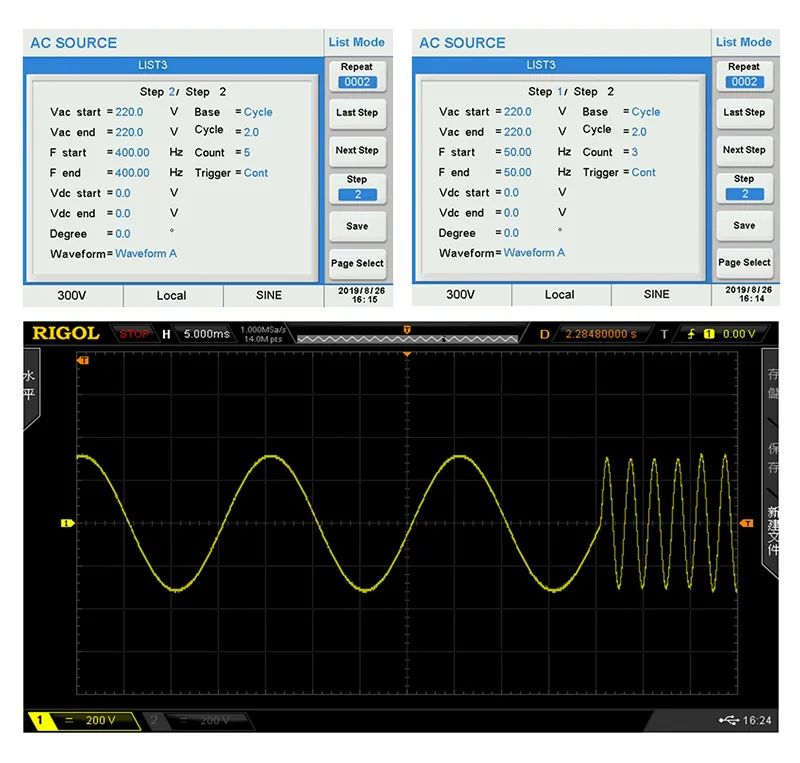

頻率突變

       APM高性能可編程交流電源的LIST功能不僅可以提供多種波形編輯模式來模擬各種電源干擾狀況且可以實現交流和直流輸出之間的轉換可瞬時發生，通過LIST編輯從AC 到DC 模式的轉換發生可以在正弦波的90°點，只需要設置起始相位角為90°即可。這種設置非常靈活，我們可以使AC 到DC 轉換發生在交流波形的正峰值處，從而無縫過渡，提高了能源效率。
